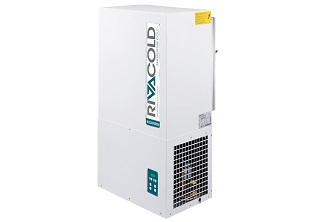

Rivacold Sattel Blocksystem TK FAL 006 P
001/C R290 230V
als Folge der F-Gase Verordnung EU 517-2014
wird RIVACOLD mit
sofortiger Umsetzung vorgefüllte und steckerfertige Wand-, Decken-
und Splitaggregate der Serien FA, SV, P, SF, FS, SP mit den
folgenden Kältemitteln produzieren: R134a, R452a und R290.
• Ab dem 01.02.2018 bestellen wir KEINE Aggregate mit R404A für
unser Lager Fellbach, d. h. in unserem Lager verbleiben Restbestände
mit R404A bis zum Abverkauf.
• Spätestens ab dem 01.03.2018 wird unser Lager Fellbach mit
folgenden Aggregaten ausgestattet sein: NK-Aggregate mit R134a,
R452a und R290 / TK-Aggregate mit R452a und R290.
• Die TK-Aggregate mit R452a haben einen Aufpreis von ca. 4%
gegenüber den Ausführungen mit R404A. Die Preise der NK-Aggregate
bleiben dagegen unverändert. Die neue „Preisliste Rivacold
RR_Kälteanlagen_2018. V.2018-01.01“ ist bereits erhältlich und kann
über angefordert werden.
• Grundsätzlich können die Aggregate mit R404A gemäß der o. g.
Verordnung weiterhin produziert werden und sind mit einer Lieferzeit
von circa 6 Wochen nach Auftragseingang erhältlich.
Verdichter- und Verflüssigungssätze sowie Verbundanlagen sind
weiterhin für den Betrieb mit allen von den Verdichter-Herstellern
zugelassenen alternativen Kältemitteln (R407F, R449a, R452, usw.)

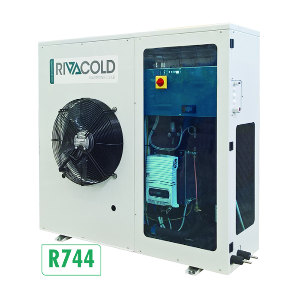

lieferbar. Unsere Verbundanlagen sind selbstverständlich ebenfalls
für den Betrieb mit R744 verfügbar.
Schiessl oder Nordcap
Huckepack Aggregate Zanotti
Huckepack Aggregate Riedel
Kälteaggregat Rivacold
Huckepackaggregat Rivacold
Backwarenkühlschrank
Backwaren
TK Schrank
Eistruhen
Eisvitrinen
Energiespartruhen
FlaschenkühltruhenV2a
Fischkühlschrank
Froster
Glastür Tiefkühlschrank
Impulstruhen
Kühldose
Kühlschrank
Umluft Glastüre
Kühlschrank
Umluft V2a
Kühlschrank
Um. weiss
Kühltisch
Labortruhen
Pluskühlinsel
Sahneklimaschrank
Tiefkühlglastürschrank
Tiefkühlkombi
Tiefkühlinsel
Glasdeckel
Tiefkühlinsel
zentralg.
Tiefkühlinsel
Auronzo
Tiefkühlinsel
Ola +/-
Tiefkühlschrank
Tiefkühlschrank
Glastür
Tiefkühltisch
Tiefkühltruhen
Kalteaggregate als Splitgerate. Der
Verflussigungssatzist vom Verdampfer getrennt und wird außerhalb
der
Kuhlzelle montiert. Der Verdampfer wird
innerhalb der
Kuhlzelle montiert. Hierdurch konnen die beiden
Komponenten auch in einem gewissen Abstand
voneinander positioniert werden. Diese Serie ist
in zwei
Ausfuhrungen erhaltlich: Gerate mit Stickstoff-Fullung
und Anschlussen mit Absperrventilen, sowie
Gerate mit
Kaltemittel-Fullung und Schnellanschlussen
(FS/R). In
diesem Fall sind auf Wunsch auch vorgefullte
Kaltemittelleitungen erhaltlich
 |
|
|
Huckepackaggregat Huckepackaggregate
Huckepackkühlaggregat Huckepackkühlaggregate Stopfer Kältestopfer Kälteaggregat Deckenstopfer
|
|
Heute informieren wir Sie, dass einige
unserer Produkte in naher Zukunft nicht mehr
hergestellt werden. Diese Produkte werden
seit vielen Jahren erfolgreich verkauft und
dennoch war die Entscheidung notwendig,
deren Lebensende zu beschließen. Wir
sprechen vom Produktionstop der FA-Reihe mit
R290. Seit geraumer Zeit arbeiten wir am
Nachfolgerprodukt, dessen Vorzüge wir
bereits vielfach erläutert haben und
untenstehend noch einmal aufführen.
Die Aggregate der Serie FA mit Propan
können noch bis Mitte September 2022
bestellt werden. Eingehende Bestellungen,
die nicht mehr in die Produktion bis
einschließlich 31.12.2022 aufgenommen werden
können, werden automatisch mit dem
Nachfolgertyp der Serie BEST bestätigt.
In der untenstehenden Tabelle finden Sie
alle Vorzüge der Geräteserie BEST im
Vergleich zur Vorgänger- Serie FA R290.

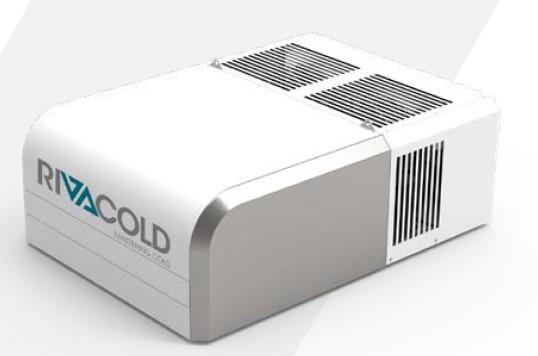

Vorzüge BEST:
-
Verbessertes Design
-
Expansionsventil serienmäßig eingebaut
-
EC-Motoren für Verdampfer- und
Verflüssigerlüfter
-
Optimierte Wärmeübertrager für eine hohe
Energieeffizienz
- Drei
auswählbare Abtauoptionen: Intervall,
Echtzeit, Bedarfsabtauung
-
Eingebaute Drucktransmitter (HD und ND)
-
Leckage-Erkennungssystem
-
Aufzeichnung der Betriebszustände der
letzten 48 Stunden
-
Aufzeichnung der Temperaturwerte der
letzten 3 Monate
- Montage
bei Kühl- und Tiefkühlzellen mit
Isolierstärke bis 200 mm
-
RIV-OLUTION Steuerung mit erweiterten
Einstellungsmöglichkeiten
- Über eine
APP können alle Betriebsdaten und
Parameter via Bluetooth gelesen und
angepasst werden
- Modbus
Verbindung für XWEB und weitere
Fernüberwachungssysteme
-
IoT-Verbindung zu einem bestehenden
WLAN-Netz bzw. zum Mobilfunknetz
-
Energieersparnis von mind. 15% im
Vergleich zu der Serie FA R290
|

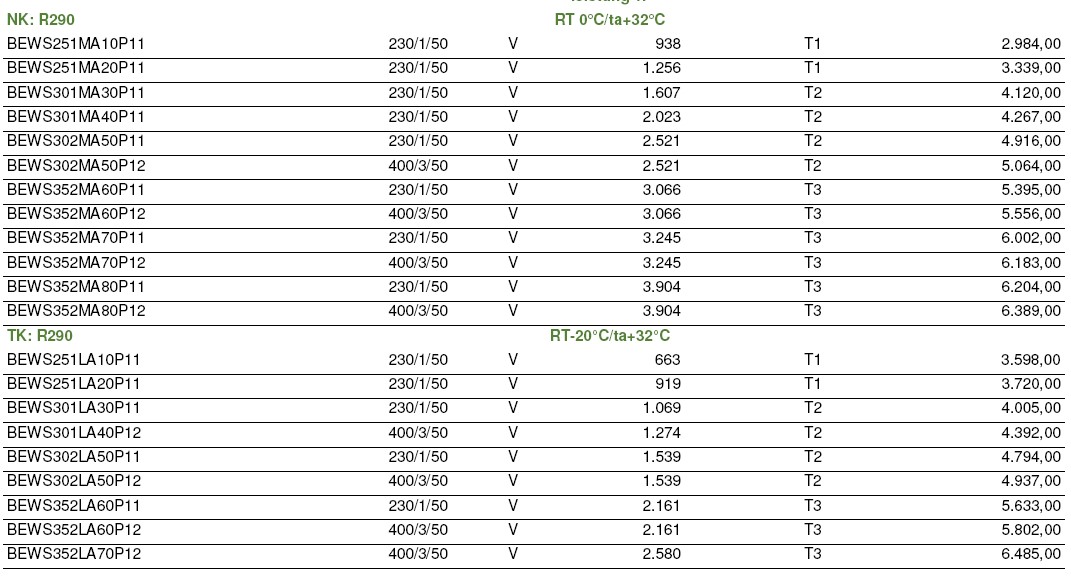

Aggregate
|
Nachfolgeraggregate
|
Kälteleistung BEST W
|
|
FA R290
|
BEST
|
NK:
RT=0°C/UT +32°C
|
|
FAM006P001
|
BEWS251MA10P11
|
938
|
|
FAM009P001
|
BEWS251MA10P11
|
938
|
|
|
BEWS251MA20P11
|
1256
|
|
FAM016P001
|
BEWS301MA30P11
|
1607
|
|
FAM028P001
|
BEWS301MA40P11
|
2023
|
|
|
BEWS302MA50P12
|
2531
|
|
FAM034P001
|
BEWS352MA60P12
|
3066
|
|
FAM040P001
|
BEWS352MA70P12
|
3245
|
|
|
BEWS352MA80P12
|
3904
|
|
|
|
TK:
RT=-20°C/UT +32°C
|
|
FAL006P001
|
BEWS251LA10P11
|
663
|
|
FAL009P001
|
BEWS251LA20P11
|
919
|
|
FAL012P001
|
BEWS301LA30P11
|
1069
|
|
|
BEWS301LA40P12
|
1274
|
|
FAL016P001
|
BEWS302LA50P12
|
1539
|
|
FAL020P001
|
BEWS352LA60P12
|
2161
|
|
|
BEWS352LA70P12
|
2580
|
Bei Fragen wenden Sie sich bitte an Ihren
zuständigen Bereichsleiter.
Ihr RIVACOLD CI GmbH Team
|
|
|

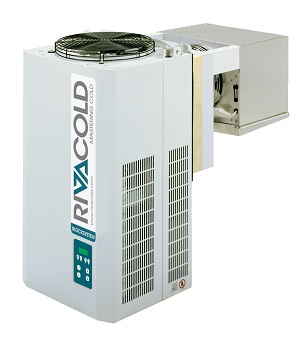

Kälteaggregat Rivacold
Huckepackaggregat Rivacold
Huckepack-Kühlaggregat
Rivacoldprodukt
Huckepackaggregate für Kühlzellen ,Huckepackaggregate für
Kühlzellen , Kältestopfer für Zellen ., Kälteaggregates ,
Kühlzellenagrregate, Split- Kälteaggregate,
|
Rivacold Aggregat Huckepack-Kältemodul R290 -5
C- + 8 C regelbar Digitalregler 22
Rivacold Aggregat
FAM006P001 230 V 660 w bis 6 m3
€ 1.648,-- +MwSt Info/Shop
Rivacold Aggregat
FAM009P001 230 V 780 w bis 10 m3
€ 1.842,-- +MwSt Info/Shop
Rivacold Aggregat
FAM0016P001 230 V 990 w bis 20 m3
€ 2.255,-- +MwSt Info/Shop
Rivacold Aggregat
FAM028P001 230 V 1410 w bis 31 m3
€ 2.667,-- +MwSt Info/Shop
Rivacold Aggregat
FAM034P001 400 V 1880 w bis 23 m3
€ 3.006,-- +MwSt Info/Shop
Rivacold Aggregat
FAM040P001 400 V 2050 w bis 28 m3
€ 3.297,-- +MwSt Info/Shop
BEWS301MA40P11
230 V bis 24 m3
€ 3.491,-- +MwSt Info/Shop
Rivacold Aggregat Huckepack Tiefkühlaggregat
Tiefkühlaggregat FAL006P001 Rivacold
€ 2.205,-- +MwSt Info/Shop
Tiefkühlaggregat FAL009P001 Rivacold € 2.318,-- +MwSt Info/Shop
Tiefkühlaggregat FAL012P001 Rivacold € 2.402,-- +MwSt Info/Shop
Tiefkühlaggregat FAL016P001 Rivacold € 2.997,-- +MwSt Info/Shop
Tiefkühlaggregat FAL020P001 Rivacold € 3.482,-- +MwSt Info/Shop
|
Deckenaggregat SFM 003 bis 4,5m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage RIVAcold NK SFM 003 G 001/C R452A
750 W 230 W
R452A
netto € 2.830,--
+ mwst -5 bis + 8 C
Decken Kühlaggregat Plus / maximal für 4,5 m³
|
Deckenaggregat SFM 006 bis 7m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage RIVAcold NK SFM 006 G 001/C R452A
1070 W 230 W
R452A
netto € 2.930,--
+ mwst -5 bis + 8 C
Decken Kühlaggregat Plus / maximal für 7 m³
mit R290
€ 3.288,-- +MwSt Info/Shop |
Deckenaggregat SFM 008G001 10,0 m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage RIVAcold NK SFM 008 G 001/C R452A 1287 W 230 W R452A
netto € 3.530,--
+ mwst -5 bis + 8 C
Decken Kühlaggregat Plus / maximal für 10 m³
mit R290
€ 3.755,-- +MwSt Info/Shop
|
Deckenaggregat SFM 009G001 bis 14,0 m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage RIVAcold SFM009 G 001 1761 W 230 W R452A
netto €3.790,--
+ mwst -5 bis + 8 C
Decken Kühlaggregat Plus / maximal für 14 m³ |
Deckenaggregat SFM 012G001 bis 18,0 m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage RIVAcold SFM012 G 001 2061 W 230 W R452A
netto €4.190,--
+ mwst -5 bis + 8 C
Decken Kühlaggregat Plus / maximal für 18 m³ |
Deckenaggregat SFM 022G001 bis 22,0 m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage RIVAcold SFM022Z001 2500 W 230 W R452A
netto € 3.750,--
+ mwst -5 bis + 8 C
Decken Kühlaggregat Plus / maximal für 22 m³ |
Deckenaggregat SFM 034G002 bis 40,0 m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage RIVAcold SFM034Z002 3900 W 400 W R452A
netto € 3.999,--
+ mwst -5 bis + 8 C
Decken Kühlaggregat Plus / maximal für 40 m³ n |
Deckenaggregat SFM 054G002 bis 54,0 m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage RIVAcold SFM054Z002 5000 W 400 W
netto € 4.890,--
+ mwst -5 bis + 8 C
Decken Kühlaggregat Plus / maximal für 54 m³ |
Tiefkühl-Deckenaggregate R290
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage Rivacold TK Deckenaggregat R 290 |
Tiefkühl-Deckenaggregat R290
SFL006P001 bis
5 m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage Rivacold TK Deckenaggregat R 290
SFL006P001 600 W 230 V
Decken Tiefkühlaggregat für 5 m³ bei UT 32°C und
Zellentemperatur -20°C
Riv-sfl006 SFL -006
€ 2.954,-- +MwSt Info/Shop |
Tiefkühl-Deckenaggregat R290
SFL009P001 bis
8 m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage Rivacold TK Deckenaggregat R 290
SFL009P001 800W 230 V
Decken
Tiefkühlaggregat für 8 m³ bei UT 32°C und Zellentemperatur
-20°C
SFL -009
€ 3.294,-- +MwSt Info/Shop |
Tiefkühl-Deckenaggregat R290
SFL016P001 bis
15 m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage Rivacold TK Deckenaggregat R290
SFL016P001 1190 W 230 V Decken
Tiefkühlaggregat für 15 m³ bei UT 32°C und Zellentemperatur
-20°C SFL 016
€ 4.842,-- +MwSt Info/Shop |
Tiefkühl-Deckenaggregat R290
SFL020P001 bis
25 m³
|
Decken-Kältemodul steckerfertiges Aggregat für
Deckenmontage Rivacold TK Deckenaggregat R 290
SFL020P001 1500 W 230 V
Decken Tiefkühlaggregat für 25 m³ bei UT 32°C und
Zellentemperatur -20°C r
€ 6.420,-- +MwSt Info/Shop |
-
Beleuchtung mit 5 m Kabel
-
Verdunstungsschale für Tauwasser beheizt
-
Türschalter mit 5 m Kabel
-
Elektronische Steuerung mit Temperaturanzeige
-
Hochdruckschalter
-
Fernschalttafel mit 5 m Anschlusskabel
-
Netzkabel 2,5 m mit Stecker. Absicherung bauseitig
-
Anschlusskabel 5 m zur Türrahmenheizung
-
Berechnungsgrundlage
-
Wareneingangstemperatur: -7 °C
-
Belegungsdichte: 250 kg/m³
-
Täglicher Warenumsatz: 10 %
-
Laufzeit pro Tag: 18 Std.
-
Spezifische Wärme der Ware (Fleisch): 3,22 J/kg °C
-
Isolierstärke der Kühlzelle: 100 mm
|
SFL006Z001
-
Zubehör
-
Wassergekühlter Kondensator
-
Sonderspannung
-
Datenerfassung und Fernüberwachung
-
Drehzahlregler für Kondensator-Lüfter 4 A
-
Ölsumpfheizung
-
Niederdruckschalter
-
Spannungsmonitor
-
FI-Schutzschalter
-
Funktion Master/Slave
-
Beschichtung Verflüssiger-Wärmetauscher
-
Beschichtung Verdampfer-Wärmetauscher
-
Bei Außenmontage zwingend erforderlich:
-
Winterregelung beim Einsatz < +5°C Außentemperatur:
Bestehend aus Drehzahlregler für Kondensator-Lüfter 4 A
und Ölsumpfheizung. Ein Niederdruckschalter wird
zusätzlich empfohlen. Bei Montage im Freien muss das
Aggregat immer überdacht sein.
|
|
Kalteaggregate fur Wandmontage. Der
Einbauvorteil
stellt sich durch die Doppelnutzung nur
einer Ausfuhrung
dar: 1) Einbau als Huckepack-Aggregat in der
Grundausfuhrung 2) Einbau als
Stopfer-Aggregat durch
ein Zubehor oder eingebautes Paneel (FT
Reihe).
Expansion durch Kapillarrohr. Abtauung: Luft
(HBP)
und Heißgas (MBP, LBP).
RIVACOLD
Deckenaggregat Pluskühlung R290
Hersteller
Kompakt und Platzsparend
Braucht nur wenig Platz im Zelleninnern
Gehäuse aus elektroverzinktem Blech mit
Epoxidpulver-Beschichtung
Schneller Zugang zu den Komponenten
Einfache Wartung
Verdampfer als Cu/Alu-Lamellenwärmetauscher
Luftgekühlte Kondensatoren standard, wassergekühlt auf
Anfrage
Expansion Kapillarrohr bis Grösse 54
Marke:RIVACOLD Anwendungshinweise
:Es muss mindestens 400 mm freiraum vorhanden sein um
eine korrekte Luftzufuhr zu sichern |
Das Blocksystem ist ein Kalteaggregat
bestehend aus einem Verflüssiger und
einem Verdampfer sowie einer Bedienungs
und Steuereinheit. Dadurch
wird diese Serie zu einem Produkt von
leichter Handhabung, einfacher Inbetriebnahme
und hochster Flexibilitat. Die Anwendung von
fortschrittlichen, technologischen Neuerungen
optimiert die Außenabmessungen der
Gerate, so dass der Einbau, vor allem
bei kleineren Kuhlzellen, erleichtert werden
konnte.
Ein selbsttragendes Gehause aus
elektroverzinktem Blech mit
Epoxidpulver-Beschichtung; Ein
Vorderpaneel, welches leicht abmontierbar ist und
schnellen Zugang zu den Komponenten sowie
eine einfache Wartung ermöglicht;
hermetische Verdichter mit thermischem
Uberlastungsschutz;
Elektronische Steuerung auch
kundenspezifisch programmierbar;
Warmeaustauscher aus Kupfer und Aluminium;
Luftgekuhlte Verflussiger (Wassergekuhlte
Verflussiger als Zubehor erhaltlich);
Expansion durch Kapillarrohr oder Ventil (wenn nicht
vorgesehen, als Zubehor erhaltlich);
automatische Abtauung mit programmierbaren
Intervallen und Dauer;
Beheizte Verdunstungsschale im Gehause oder
Tauwasserablauf nach Außen;
Steuerung am Gerat oder als Fernschalttafel (als Zubehor);
Zusatzmodul fur Master-Slave Funktion
(als Zubehor );
Zusatzmodul fur die Erfassung, Registrierung
und Fernuberwachung der Temperatur
(als Zubehor );
Fernuberwachungssystem (als Zubehor ).
Lieferumfang
Elektronische Steuerung, Kühlzellenlicht mit Kabel 2,5 m,
Türkontaktschalter mit Kabel 2,5 m, Anschlusskabel 2,5 m für
Türrahmenheizung (TK Modelle), Hochdruckpressostat,
Verdunstungsschale für Tauwasser aus Alu, Anschlusskabel 2,5
m
R 290
SFM006P001 luftgekühlt Decke 230/1/50 R290
1217 11,7 581
SFM008P001 luftgekühlt Decke 230/1/50 R290 1529 15,7 692
SFM016P001 luftgekühlt Decke 230/1/50 R290 2072 21,1 876
SFM022P001 luftgekühlt Decke 230/1/50 R290 3045 37,0 1410
SFM034P001 luftgekühlt Decke 230/1/50 R290 3852 49,7 1672 D
|
|

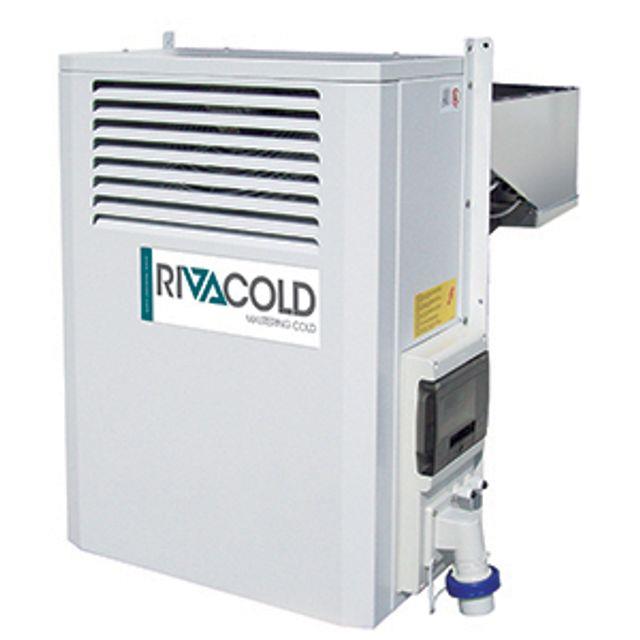

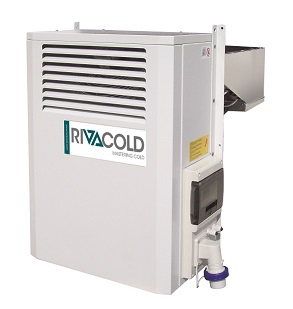

Rivacold Sattel Blocksystem NK FAM 009 Z
001/C R404A 230V
Selbsttragendes Gehäuse aus verzinktem Blech
pulverbeschichtet
|
Beschreibung
Das Blocksystem der Serie FA ist ein steckerfertiges
Kälteaggregat bestehend aus einer Verflüssiger-
Verdampfereinheit und einer elektronischen Steuerung mit
LED-Anzeige. Die Geräte sind einfach in Betrieb zu
nehmen und höchst flexibel einzusetzen. Durch einige
Neuerungen in der Produktion konnten die
Außenabmessungen optimiert werden, so dass der Einbau,
vor allem bei kleineren Kühlzellen, erleichtert werden
konnte. Der Vorteil ist vor allem die zweifache
Einsatzmöglichkeit:
-
Einbau als Huckepack-Aggregat in der
Grundausführung
-

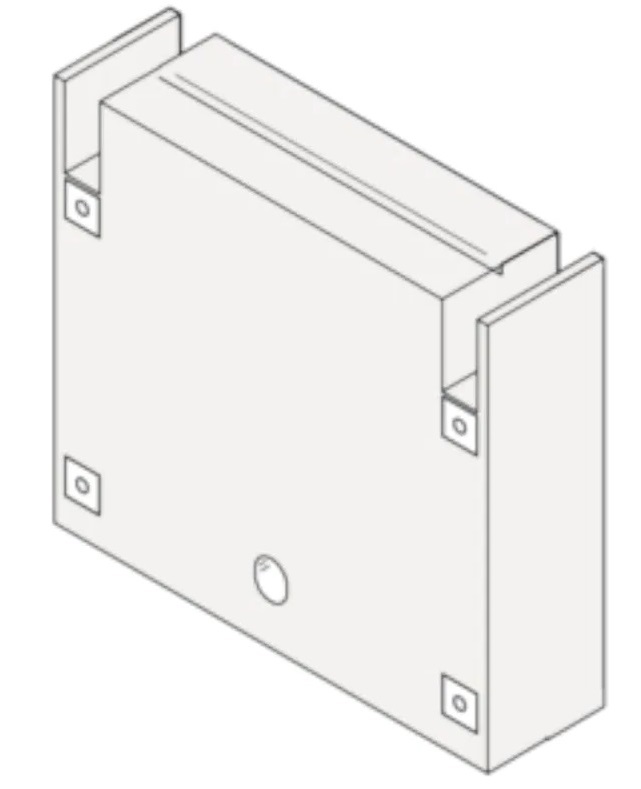

Einbau als Stopfer-Aggregat durch ein als Zubehör
erhältliches Paneel
Die Qualität der Komponenten, die Sorgfalt im
Zusammenbau sowie die strengen Montageendkontrollen
sichern ein zuverlässiges und sicheres Produkt.
Die FA-Reihe ist für folgende Anwendungen geeignet:
-
Hohe Temperaturen AT +2 °C / +10 °C
-
Mittlere Temperaturen TN -5 °C / + 5 °C
-
Minusbereich BT -25 °C / -15 °C
-
|
|
MODELL Tiefkühl |
M3 |
WATT |
| FAL 003 Z 001 |
3,5 |
639 |
| FAL 006 Z 001 |
5,7 |
922 |
| FAL 009 Z 001 |
7,5 |
1064 |
| FAL 012 Z 001 |
11 |
1258 |
| FAL 016 Z 002 |
15,7 |
1990 |
| FAL 020 Z 002 |
20,2 |
2000 |
| FAL 024 Z 002 |
33,4 |
2501 |
| FAL 034 Z 002 |
41,1 |
2936 |
|
|
MODELL Pluskühl |
M3 |
WATT |
| FAM 003 Z 001 |
4,9 |
857 |
| FAM 006 Z 001 |
6,2 |
990 |
| FAM 007 Z 001 |
8,4 |
1191 |
| FAM 009 Z 001 |
10,5 |
1273 |
| FAM 012 Z 001 |
11,3 |
1459 |
| FAM 016 Z 001 |
17,6 |
2075 |
| FAM 022 Z 002 |
21,9 |
2383 |
| FAM 028 Z 002 |
27,3 |
2772 |
|
FAM 034 Z 002
FAM 040 Z 002
|
36
45 |
3271
3871 |
|
|
Rivacol

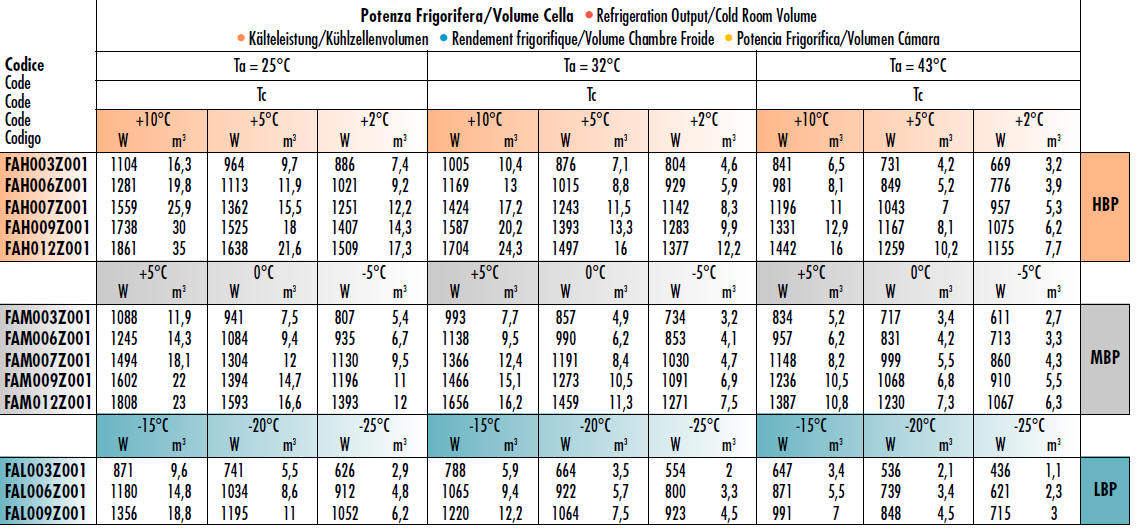

uebersicht Huckepack Modelle bis 12
Leistungsübersicht Kühlzellengrösse
Rivacol

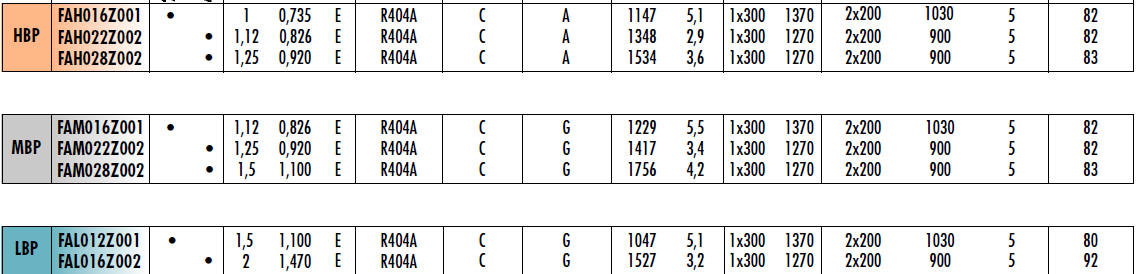

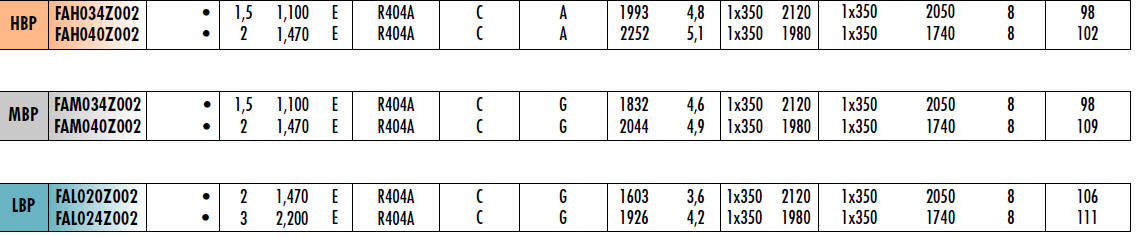

uebersicht Huckepack Modelle bis 28
bis 40
