Viessmann Edelstahlboden
Edelstahlboden R 11 Verkauf 2023 s.
Liste
Edelstahlverkleidung Innen
Edelstahlverkleidung Innen Verkauf 2024 m2
a
€ 70,-- +
mwst
|
Im Lieferumfang
1000 N-Boden KR11
Bodenausführung: KR11-Edelstahlboden
(Werkstoff 1.4301),
Kreisverpresst mit Längsschliff, an den
Stoßstellen
spaltfrei, stufenlos unterlappt.
Rutschfestigkeitsklasse R11.
zul. Radlast: 1000 N = 0,8 mm Blech
Lastfläche: >4 cm²
Radwerkstoff: Gummirad
zul. Flächenlast: 30000 N/m²
|
Mehrpreis 1600 N-Boden KR11
Bodenausführung: KR11-Edelstahlboden (Werkstoff
1.4301
Kreisverpresst mit Längsschliff, an den
Stoßstellen
spaltfrei, stufenlos unterlappt.
Rutschfestigkeitsklasse R11.
zul. Radlast: 1600 N
= 1,5 mm Blech
Lastfläche: >4 cm²
Radwerkstoff: Gummirad
zul. Flächenlast: 30000 N/m² 164
|
Mehrpreis 3000 N-Boden KR11
Bodenausführung: KR11-Edelstahlboden (Werkstoff
1.4301
Kreisverpresst mit Längsschliff, an den
Stoßstellen
spaltfrei, stufenlos unterlappt.
Rutschfestigkeitsklasse R11.
zul. Radlast: 3000 N =
2 mm Blech
Lastfläche: >4 cm²
Radwerkstoff: Gummirad
zul. Flächenlast: 40000 N/m²
2012624
|
Mehrpreis 5000 N-Boden KR11
Bodenausführung: KR11-Edelstahlboden
(Werkstoff 1.4301),
Kreisverpresst mit Längsschliff, an den
Stoßstellen
spaltfrei, stufenlos unterlappt.
Rutschfestigkeitsklasse R11.
zul. Radlast: 5000 N
Lastfläche: >4 cm²
Radwerkstoff: Gummirad
zul. Flächenlast: 50000 N/m²
2019524
|
Mehrpreis 4000 N-Boden G36
Bäckereiboden
Bodenausführung: G36-Edelstahlboden
(Werkstoff 1.4301),
Längsschliff ohne Prägung, an den
Stoßstellen
spaltfrei, stufenlos unterlappt.
Rutschfestigkeitsklasse R10.
zul. Radlast/Lastfläche:
1000 N / >1cm² (Bäckereirad)
4000 N / >4cm² (Gummirad)
zul. Flächenlast: 50000 N / m²
2018324
5000
|
| bei 80 mm Boden |
a
€ 150,-- +
Mwst |
a
€ 175,-- +
Mwst |
a
€ 495,-- +
Mwst |
a
€ 265,-- +
Mwst |
|
bei 100 mm Boden
|
a
€ 158,-- +
Mwst |
a
€ 178,-- +
Mwst |
a
€ 498,-- +
Mwst |
a
€ 258,-- +
Mwst |
|
bei 120 mm Boden
|
a
€ 165,-- +
Mwst |
a
€ 215,-- +
Mwst |
a
€ 545,-- +
Mwst |
a
€ 285,-- +
Mwst |
|
bei 150 mm Boden
|
a
€ 167,-- +
Mwst |
a
€ 217,-- +
Mwst |
a
€ 547,-- +
Mwst |
a
€ 287,-- +
Mwst |
|
Mehrpreis 2000 N-Boden KR12
Bodenausführung: KR12-Edelstahlboden
(Werkstoff 1.4301),
Kreisverpresst mit Kreuzschliff, an den
Stoßstellen
spaltfrei, stufenlos unterlappt.
Rutschfestigkeitsklasse R12.
zul. Radlast: 2000 N
Lastfläche: >4 cm²
Radwerkstoff: Gummirad
zul. Flächenlast: 40000 N/m²
|
Mehrpreis 4000 N-Boden KR12
Bodenausführung: KR12-Edelstahlboden
(Werkstoff 1.4301),
Kreisverpresst mit Kreuzschliff, an den
Stoßstellen
spaltfrei, stufenlos unterlappt.
Rutschfestigkeitsklasse R12.
zul. Radlast: 4000 N
Lastfläche: >4 cm²
Radwerkstoff: Gummirad
zul. Flächenlast: 50000 N/m²
|
Mehrpreis 4000 N-Boden KR12
Bodenausführung: KR12-Edelstahlboden
(Werkstoff 1.4301),
Kreisverpresst mit Kreuzschliff, an den
Stoßstellen
spaltfrei, stufenlos unterlappt.
Rutschfestigkeitsklasse R12.
zul. Radlast: 4000 N
Lastfläche: >4 cm²
Radwerkstoff: Gummirad
zul. Flächenlast: 50000 N/m²
|
Kühlraumfenster (Kunststoffrahmen weiß,
feststehend)
mit Klemmrahmen für Einbau in
Kühlzellen-Paneel
Wandstärke 100 +/-3 mm
Größe: 400 x 400 mm
2-fach verglast, unbeheizt
U-Wert: 3,0 W/m²K
beschlagfrei bis ca. 60% Luftfeuchte auf
der warmen
Seite des Fensters bis delta t 25 Kelvin
vorgesehen zum bauseitigen
nachträglichen Einbau
inkl. Montagebeipack
|
Kühlraumfenster (Kunststoffrahmen weiß, feststehend)
mit Klemmrahmen für Einbau in
Kühlzellen-Paneel
Wandstärke 100 +/-3 mm
Größe: 400 x 400 mm
2-fach verglast, beheizt
beschlagfrei bis ca. 90% Luftfeuchte auf
der warmen
Seite des Fensters bis delta t 25 Kelvin
|
| Liste 21 a € 43,-- |
a € 68,50 |
a € 68,50 |
a € 412,-- |
a € 155,-- |
|
Bäckereiboden glatt viessmann € 195,-- + mwst
21
ist für Belastung und
ohne Prägungen wenn auf dem Stikkenwagen rohe
Teiglinge gefahren werden brechen die sonst
auseinander
|
Radlast >1 cm2 / hartes Bäckereirad
=
250 N,
500N,
1.000N
Radlast >4 cm2
/ Gummirad
=
1.000 N,
2.000N,
4.000N
Flächenlast in N/m²
= 30.000
N, 40.000N, 50.000N
|
| |
|
|
Bei Elementen über 3000 mm Länge müssen bauseits
2 Personen als Abladehilfe zur Verfügung gestellt werden.
Bei
Aufstellung im Freien ist durch örtliche Baumaßnahmen (Überdachung und
Seitenwände) sicherzustellen, dass die Zelle keinen
Witterungseinflüssen (Schneelast, Winddruck) ausgesetzt ist. Diese
Vorkehrungenmüssen vor der Montage abgeschlossen
sein. Montagebedingungen:D ie von uns genannten
Montagekosten sind Netto-Preise und nicht skontofähig. Die Geltung
erfolgt nur bei
|
Einhaltung folgender bauseitiger
Montagevorbereitungen:
Die Aufstellfläche der Kühlzellen muß planeben,
waagrecht und tragfähig sein. Unebene Aufstellflächen müssen bauseits entsprechend ausgeglichen
werden. Planeben bezieht sich auf die DIN 18202,
Toleranzen im Hochbau. Für den Standort der Kühl- bzw. Tiefkühlzellen sind bauseits erhöhte
Anforderungen zu erfüllen.
Dies gilt besonders für die beiden
folgenden Bereiche: Tabelle 1 - Grenzabmaße:
Bei Bodenabsenkungen sind maximal 0 bis 2 mm
größere Tiefen erlaubt als vorgesehen. Tabelle 3 - Ebenheitstoleranzen: Hier dürfen Abweichungen von 2 mm im gesamten
Aufstellbereich der Zelle nicht überschritten werden. Transportwege über 50 m bis zum Aufstellungsort,
in höher oder tiefergelegene Stockwerke, die ohne bauseits bereitgestellte Fördergeräte (Aufzug, Kran,
Stapler u.ä.) erfolgen müssen, werden gesondert nach Aufwand
|
Mehrpreise 22 |
|
|
Mehrpreise
22 |
Wand Edelstahl 180 korn Brutto € 80,-- m2 kreismattíert €140,-- + Türstock
extra € 265,--
Sichtfenster 400 x 400 mm € 550,--
|

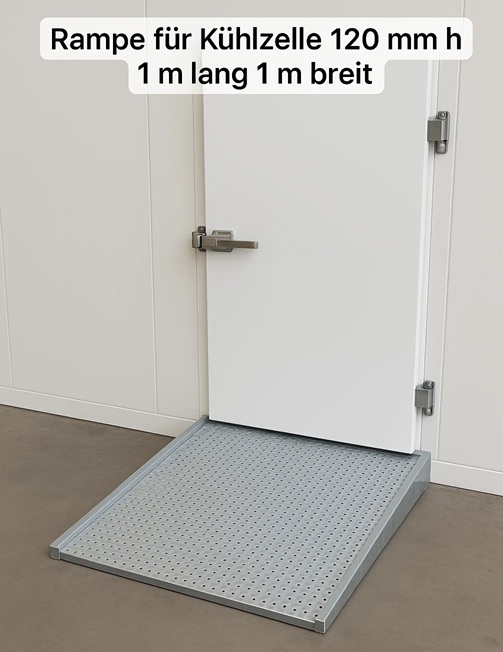

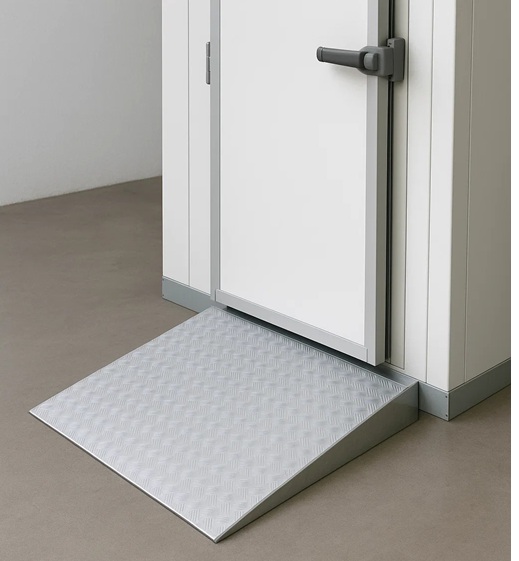

| Auffahrrampe
Auffahrrampen |
Abmessungen BxLxH: 900,00 x
1060,00 x 131,50 mm
Steigung: 7°
Deckblech: 2,0 mm Edelstahl (Werkstoff 1.4301)
Oberfläche: geschliffen G36, Rutschfestigkeit R10 Unterbau: PE
Zubehör: Befestigungswinkel
€ 759,-- + mwst 22
|
Einzelpreise Wandelement
Einzelpreise Deckenelement
Einzelpreise Bodenelement |
Loses Wandelement 80 mm für 22
W 600 x 1950 mm Tecto Standard 80 WL
Oberfläche: SmartProtec® weiß, antimikrobielle
Beschichtung € 299,--
+ mwst
Loses Wandelement 80 mm
W 900 x 1950 mm Tecto Standard 80 WL
Oberfläche: SmartProtec® weiß, antimikrobielle
Beschichtung € 320,--
+ mwst
Loses Wandelement 80 mm
W 1200 x 1950 mm Tecto Standard 80 WL
Oberfläche: SmartProtec® weiß, antimikrobielle
Beschichtung € 379,--
+ mwst
Loses Boden Element 80 mm
W 600 x 2700 mm Tecto Standard 80 WL
Oberfläche: V2a R11 €
620,-- + mwst
Loses Boden
Element 80 mm
W 900 x 2700 mm Tecto Standard 80 WL
Oberfläche: V2a R11 €
640,-- + mwst
Loses Boden Element 80 mm
W 1200 x 2700 mm Tecto Standard 80 WL
Oberfläche: V2a R11 €
660,-- + mwst
Loses Decken Element 80 mm
W 600 x 2700 mm Tecto Standard 80 WL
Oberfläche: V2a R11 €
390,-- + mwst
Loses Decken Element 80 mm
W 900 x 2700 mm Tecto Standard 80 WL
Oberfläche: V2a R11 €
420,-- + mwst
Loses Decken Element 80 mm
W 1200 x 2700 mm Tecto Standard 80 WL
Oberfläche: V2a R11 €
440,-- + mwst
|
Als Zubehör wenn
das Aggregat an eine andere Stelle montiert werden
soll MP 60 cm Element für Classic € 130,--
+ mwst
Türe nach Innen öffnend MP €
350,--
+ mwst |
Gewicht Kühlzellenboden
m2/28 kg Gewicht
Kühlzellenwand m2/15 kg Gewicht Kühlzellen Gewicht
Kühlzelle
Decke+Wand a15 kg/qm Boden 28 kg/qm
Bei iso 100mm
Mehrpreis Wand in v2a innen
brutto viessmann € 95,-- + mwst
Mehrpreis Türe in v2a
innen+aussen
brutto viessmann €
570,-- + mwst
|
Listenpreise Bodenelemente 22 -01
7763938
27 Bodenelemente 100 WL 50-200 m² M2 295,00 EUR
7763939 27 Bodenelemente 100 WL bis 50 m² M2 332,00 EUR
7763940 27 Bodenelemente 100 WL über 200 m² M2 276,00
EUR
7763941 27 Bodenelemente 120 50-200 m² M2 362,00
EUR
7763942 27 Bodenelemente 120 bis 50 m² M2 412,00
EUR
7763943 27 Bodenelemente 120 über 200 m² M2
338,00 EUR
7763944 27 Bodenelemente 150 50-200 m² M2
376,00 EUR
7763945 27 Bodenelemente 150 bis 50 m² M2
422,00 EUR
7763946 27 Bodenelemente 150 über 200 m²
M2 349,00 EUR
7763949 27 Bodenelemente 80 WL 50-200
m² M2 289,00 EUR
7763951 27 Bodenelemente 80 WL bis
50 m² M2 327,00 EUR
7763952 27 Bodenelemente 80 WL
über 200 m² M2 271,00 EUR
7028799 27 Mehrpreis 3000
N-Boden G36 M2 102,00 EUR
7028800 27 Mehrpreis 3000
N-Boden KR11 M2 102,00 EUR
7028801 27 Mehrpreis 3000
N-Boden KR12 M2 112,00 EUR
7028802 27 Mehrpreis 5000
N-Boden G36 M2 158,00 EUR
7028803 27 Mehrpreis 5000
N-Boden KR11 M2 158,00 EUR
7028804 27 Mehrpreis 5000
N-Boden KR12 M2 173,00 EUR
7028805 27 Mehrpreis 6000
N-Boden G36 M2 182,00 EUR
7028806 27 Mehrpreis 6000
N-Boden KR11 M2 182,00 EUR
7028807 27 Mehrpreis 6000
N-Boden KR12 M2 199,00 EUR
Durch die Konzeption der Viessmann Böden aus Edelstahl 1.4301
erfüllen unsere Kühlzellen höchste Hygiene-Anforderungen.
Viessmann Edelstahlböden sind fugenfrei, stufenlos und formschlüssig
unterlappt ausgeführt.
Rutschfeste Bodenverpressung
Mit multidirektionaler Rutschhemmung (mit Zertifikat) durch spezifische
Viessmann-Verpressung gefertigt, Viessmann Edelstahlböden ein
entscheidendes Plus an Sicherheit! Für unterschiedlichste
Anwendungsbereiche bieten wir Ihnen unsere Edelstahlböden in
verschiedenen kegel- und kreisverpressten sowie unverpressten
Ausführungen.
Hohe Boden-Belastbarkeit
Durch die Verarbeitung von hochwertigem Edelstahl sind Viessmann
Kühlzellenböden extrem belastbar und natürlich auch in Abhängigkeit
der zulässigen Radlast mit kleinen Rädern komfortabel und
erschütterungsfrei zu befahren.
Kühlzellen ohne Bodenelemente
Bei Kühlzellen ohne Edelstahlböden werden die Wandelemente
bauseits mittels U-Profilen aus Kunststoff mit dem Boden des
Aufstellungsortes verschraubt.
Viessmann Vakuumboden
Der Viessmann Vakuumboden aus Edelstahl ist aufgrund seiner
hohen Isolierwirkung, der daraus resultierenden niedrigen Bauhöhe
und seiner mechanischen Belastbarkeit, die ideale Lösung für
den nachträglichen Einbau von Kühlzellen in bereits vorhandene
Raumsituationen. Der nach Kundenanforderung gefertigte Boden
kann schnell und sauber verlegt werden. Längere Betriebsstörungen
durch bauliche Maßnahmen zur ebenerdigen Absenkung des Kühlzellenbodens
werden vermieden.
|
