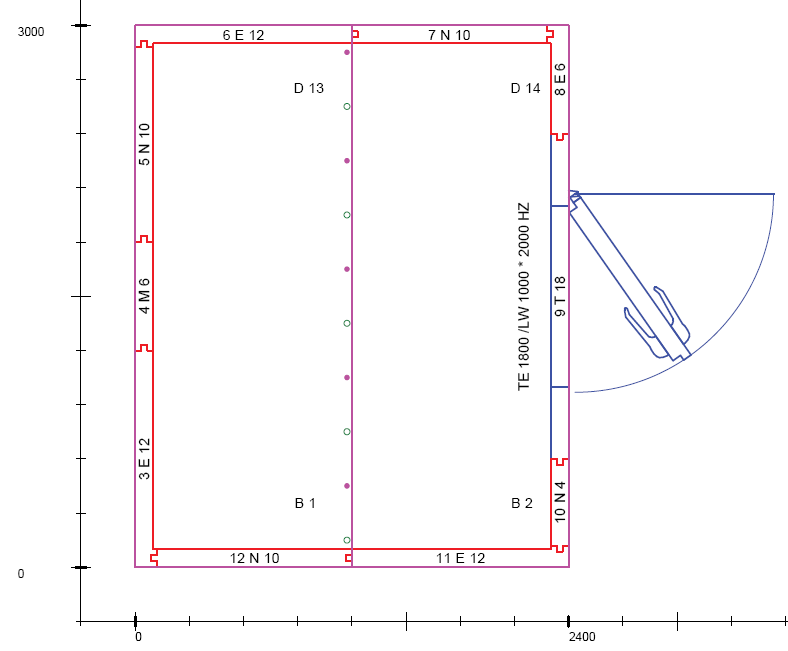

Skizzen für Kühlzellen Viessmann Zeichnungen Viessmannzellen

Die Huckepackaggregate sind sehr schnell installiert , da nur das Kabel nach dem Einsetzen in der Zelle in die Steckdose muss und schon wird es kalt. 2 Schnitte in der Zellenwand erstellen und das Aggregat in die Wand der Kühlzelle einhängen. Dann die Zellendecke hochschieben und ablassen . Ohne jede kältetechnische Vorkenntnisse schnell und einfach in Betrieb zu nehmen.

Wenn Sie einen herkömmlichen Kühlraum bis zu einer Wandstärke von 150 mm bauen wollen einen Wandausschnitt ca. 470 x 370 mm in der Wand erstellen und das Viessmann Huckepack Kälteaggregat einhängen und das Loch isolieren und wieder zumauern.

Cs 900 Split sc18 gx
Cs 1300Split caj 4492 y

Der caj 4492 y hat bei 0 VT 1600 watt

Der caj 4492 y hat bei -5 VT 1200 watt

Der caj 4492 y hat bei -10 VT 870 watt

Der caj 4492 y hat bei -15 VT 600 watt

Grenze -20 C

Laut Viessmann sind also für Kühlraumtemperaturen (Elektronik) -5 bis + 20 Machbar und bei dem Split ist sogar eine Abtauheizung drin !Abtauheizung (nur bei elektronischer Regelung)

Zubehör 2016: Liste

Anschlusskabel € 128,--

Türkontaktschalter Drehtüre € 178,--

Türkontaktschalter Schiebetüre € 178,--

elektronischer Drehzahlregler Verflüssiger € 450--

Ölsumpfheizung € 120,--

Winterregelung mit Ölsumpfheizung € 540,--

Fernbedienung 5 m € 335,--

Fernbedienung 5 m € 345,--

Montageöffnung in Zellen für Aggregate € 125,--

Filtervlies bis 1400 € 95,--

Filtervlies ab 2000 € 150,--

Kunstoffrost innen m2 € 85,--

Rammschutz 10 x200 lfdm € 43,--

Rammschutz 20 x200 lfdm € 64,--

Unterlüftungsroste € 18,50 pro m2

Schallgedämmte Ausführung € 235,--

Datenlogger für an die serienmäßige USB Schnittstelle € 340,--

für das Aggregat KS 1000 S

sind die Nachfolgemodelle

CS 0900 Evo Cool und CS 1300 Evo Cool

Beim einsetzen eines der oben genannten Aggregate müsste der Aggregatsausschnitt vergrößert werden, da dieser für das neue Aggregat zu klein ist.

Winterregelung ( Ölsumpfheizung + Ventilatorregelung zwingend notwendig bei Kälteaggregaten für Kühlbetrieb im Winter)

Das Öl im Kompressor muss schmierfähig gehalten werden mit einer Elektroheizung . Wenn der Kompressor läuft ist die Heizung aus und bei Temperaturen unter +3 C wir die elektrisch zugeschaltet ) Der Ventilator am Verflüssiger braucht eine Drehzahlregelung, damit das Kältemittel nicht nach aussen verlagert ( bei -10 C ohne Winterregelung bleibt das Kältemittel draussen im Maschinensatz und es gibt keine Funktions des Kältekreislaufes

Viessmann notdienstzentrale 09281 814908

Viessmann Zelle mit Evo Cool Aggregat

Huckepack Aggregat Thermostat

Huckepack Aggregat Digital

Thermostat

Innenteil Verdampfer

Aufbau Huckepackaggregat

Splitaggregat Luftgekühlt Split

Viessmann Split Splitaggregate

Viessmann Split Splitaggregate wassergekühlt Bauseits Umbau des Viessmann Split Splitaggregates auf wassergekühlt mit Kühlwassergeler

Bild Deckeaggregat

deckeschnitt

EVOCOOL

Bei Aufstellung in geschlossenen Räumen , Zwangsbelüftung erforderlich

Kühlzelle No Name Hersteller

Kühlzelle Nordcap

Minikühlzelle Nordcap

Kühlraumtüre

Tiefkühlraumtür

Kühlraumbau

Kühlzellenbau

Schiebetüren

Drehtüren

Glastürfronten

Isolierfenster

Betriebsraumtüre

Entnahmeluken

Rohrbahnkühlraumtüre

Rohrbahntüre

Pendeltüren

Pendeltür

Streifenvorhang

Viessmann Kühlzelle

Viessmann Kühlzellen

Kühlzellen Preis

Kühlzelle Preis

Neue Serie EVO Cool Kühlaggregat-Modellreihen
Sparsamer, leiser und noch einfacher zu Bedienen
Komplett vorgefüllt mit Kältemittel - sofort betriebsbereit ohne Montage !
Verdampfer steht in Innenraum (ca. 360 mm) Max.Wandstärke Raum: 100-150 mm
Wartungsfreie Ausführungen
Steckerfertige Ausführung, luftgekühlt
Gehäuse Stahlblech weiss beschichtet
Elektronische One-Touch Bedienung Steuerung mit Drehknopf
Temp.-Bereich: ( -5 bis +20 °C elektronisch geregelt )
Spannungversorgung : 230 V (CS 0500 bis CS 2000)
Spannungversorgung : 400 V (CS 2500 bis CS 3000)
Vollautomatische Tauwasserverdunstung bei allen Modellen
Inklusive Luftfeuchtebeeinflußung mittels Schalter Dauerlauf Lüfter
Umluftkühlung

Deckenaggregat R290

R 290 Deckenaggregat

CS 0500 T

Kompressor für F 1400 t

Viessmann Artikelnummer 7848163 Brutto 645,00 0,00 EUR Netto Verdichter GS 34 CLX für Aggregat FS 1400 mit R 404 A

Danfoss vollh. Verdichter R404A/R507
GS34CLX 230V/1/50Hz 195B0439 Schiessl € 555,-- 2017

Kühlaggregat CS 0500 T mit Thermostatregelung

steckerfertiges Aggregat in Huckepack-Bauform

Kälteleistung: 500 W

Netzanschluss: AC 230 V / 50 Hz

Kältemittel: R 134 A

Temperaturbereich: +3 bis +19°C

Volumenstrom Verflüssiger: 550 m³/h

Automatische Abtauung und Tauwasserverdunstung,

Anschlusskabel mit Schukostecker 208059913

Kühlaggregat CS 1300 T mit Thermostatregelung

steckerfertiges Aggregat in Huckepack-Bauform

Kälteleistung: 1302 W

Netzanschluss: AC 230 V / 50 Hz

Kältemittel: R 134 A

Temperaturbereich: +3 bis +19°C

Volumenstrom Verflüssiger: 1300 m³/h

Automatische Abtauung und Tauwasserverdunstung,

Anschlusskabel mit Schukostecker

Kühlaggregat CS 0900 T mit Thermostatregelung

steckerfertiges Aggregat in Huckepack-Bauform

Kälteleistung: 925 W

Netzanschluss: AC 230 V / 50 Hz

Kältemittel: R 134 A

Temperaturbereich: +3 bis +19°C

Volumenstrom Verflüssiger: 800 m³/h

Automatische Abtauung und Tauwasserverdunstung,

Anschlusskabel mit Schukostecker

Kühlaggregat CS 2000 T mit Thermostatregelung

steckerfertiges Aggregat in Huckepack-Bauform

Kälteleistung: 2050 W

Netzanschluss: AC 230 V / 50 Hz

Kältemittel: R 134 A

Temperaturbereich: +3 bis +19°C

Volumenstrom Verflüssiger: 1700 m³/h

Automatische Abtauung und Tauwasserverdunstung,

Anschlusskabel mit Schukostecker

TiefKühlaggregat FS 0900 T mit Thermostatregelung

steckerfertiges Aggregat in Huckepack-Bauform

Kälteleistung: 900 W

Netzanschluss: AC 230 V / 50 Hz

Kältemittel: R 404 A

Temperaturbereich: -5 bis -25°C

Volumenstrom Verflüssiger: 1050 m³/h

Automatische Abtauung und Tauwasserverdunstung,

Anschlusskabel mit Schukostecker

Kühlaggregat FS 1400 T mit Thermostatregelung

steckerfertiges Aggregat in Huckepack-Bauform

Kälteleistung: 1330 W

Netzanschluss: AC 230 V / 50 Hz

Kältemittel: R 404 A

2014 Zubehör

Split Kühl- und Tiefkühlaggregate
Anschlusskabel mit 4-poligem Stecker - werkseitig angeklemmt
für Stromversorgung in der Verteilerdose des Türelements
Anschlusskabel lose - Länge 1540 mm
Anschlusskabel lose - Länge 3000 mm
Anschlusskabel lose - Länge 6100 mm
Türkontaktschalter mechanisch - werkseitig angebaut für Schiebetür
Türkontaktschalter mechanisch - werkseitig angebaut für Drehtür
Türkontaktschalter mechanisch lose - Kabellänge 1540 mm
Türkontaktschalter mechanisch lose - Kabellänge 3000 mm
Türkontaktschalter mechanisch lose - Kabellänge 6100 mm
Elektronischer Drehzahlregler - eingebaut
für Verflüssigerventilator

Fernbedienung für Aggregate
Länge 5 m
Länge 15 m
Umrüstsatz für Fernbedienung
Tauwasserableitungsbeipack
Kunststoffschlauch klar 12 x 2 mm-
Tauwasserverdunstungsschale und Sicherheitsüberlauf
Ölsumpfheizung für Verdichter, eingebaut
Winterregelung Drehzahlregler und Ölsumpfheizung

Zubehör 2014 Evo Cool

Kühl- und Tiefkühlaggregate EVO-COOL®
Zubehör
Ausstattung EUR
Anschlusskabel mit 4-poligem Stecker - werkseitig angeklemmt
für Stromversorgung in der Verteilerdose des Türelements
Anschlusskabel lose - Länge 1540 mm
Anschlusskabel lose - Länge 3000 mm
Anschlusskabel lose - Länge 6100 mm
Türkontaktschalter mechanisch - werkseitig angebaut für Schiebetür
Türkontaktschalter mechanisch - werkseitig angebaut für Drehtür
Türkontaktschalter mechanisch lose - Kabellänge 1540 mm
Türkontaktschalter mechanisch lose - Kabellänge 3000 mm
Türkontaktschalter mechanisch lose - Kabellänge 6100 mm
Filtervlies mit Aufnahmerahmen für Baugröße 1
(CS 500, CS 900, CS 1300, CS 1500, FS 900, FS 1200, FS 1400)
Das Filtervlies wird mittels eines Aufnahmerahmens an der Außenseite des Verflüssigers angebracht
und sichert damit die Sauberkeit und Effizienz des Wärmeübertragers zu. Das Filtervlies
empfiehlt sich besonders bei dem Einsatz des EVO-COOL® Aggregates in Umgebungen mit
einem hohen Verschmutzungsgrad (Fett, Mehl, Staub,...).
Filtervlies mit Aufnahmerahmen für Baugröße 2
(CS 2000, CS 2500, CS 3000, FS 2000, FS 2500, FS 3000)
Das Filtervlies wird mittels eines Aufnahmerahmens an der Außenseite des Verflüssigers angebracht
und sichert damit die Sauberkeit und Effizienz des Wärmeübertragers zu. Das Filtervlies
empfiehlt sich besonders bei dem Einsatz des EVO-COOL® Aggregates in Umgebungen mit
einem hohen Verschmutzungsgrad (Fett, Mehl, Staub,...).

Kühl- und Tiefkühlaggregate EVO-COOL®
Zubehör
Ausstattung EUR
Datenlogger
Der optionale Datenlogger ist in die Steuerungsoberfläche komplett integriert. Mittels einem
unabhängigen Messpunkt speichert er im Intervall von 15 Minuten für den Zeitraum von max.
2 Jahren (HACCP konform) Temperaturverläufe. Diese können entweder direkt an der Steuerung
abgelesen oder über die serienmäßige USB Schnittstelle ausgelesen werden.
320,-
Schallgedämmte Ausführung (Scroll)
Separate Einhausung des Scroll-Verdichters zur Reduzierung der Schallemission
(nur für Modellreihen EVO-COOL® FS2000 / FS2500 / FS3000).
360,-
Schallgedämmte Ausführung
Zusätzliche Schalldämmmatte in der Frontabdeckung zur Reduzierung der Schallemission.
220,-
Tauwasserableitungsbeipack
Kunststoffschlauch klar 12 x 2 mm
25,-
Tauwasserverdunstungsschale und Sicherheitsüberlauf
Montageöffnung
Vorgefertigte Montageöffnung zur schnellen Anbringung des Aggregates an der Kühlzelle.
115,-
Winterregelung
Ölsumpfheizung für den Verdichter
Ermöglicht den Betrieb des EVO-COOL® Aggregates bei Umgebungstemperaturen zwischen
+10°C und 1°C.
(Bereits integriert in den EVO-COOL® Aggregaten CS2000, CS 2500 und CS3000)
105,-
Serienausstattung

Winterregelung Drehzahlregler und Ölsumpfheizung

2017 € 569,- + mwst nur bei elektronisch geregelten Aggregaten , bei Thermoatamaschinen wir es lose beigelegt

Sehr geehrter Viessmann Kunde,

Viessmann Ersatzteil App

unsere Ersatzteil App wird noch komfortabler und ermöglicht Ihnen eine schnelle und einfache Unterstützung beim Vorort-Service an der Heizungsanlage durch Online- und Offline-Barcode-Scan der Produkte.

Wir ermöglichen Ihnen einen direkten Zugriff auf Informationen von mehr als 25.000 Artikeln.

Nutzer unseres Online-Bestell-Systems (OBS) können über diese App ganz einfach Bestellungen auslösen. Die Zustellung erfolgt, wie gewohnt per Lieferservice.
Alternativ können Sie eine Abholung der Ersatzteile, in einer Verkaufsniederlassung Ihrer Wahl, vereinbaren. (Materialverfügbarkeit vorausgesetzt)

Sie sind noch kein OBS Nutzer und profitieren noch nicht von den vielen Vorteilen? Dann sprechen Sie direkt Ihren Verkaufsberater an, er wird Ihnen bei der Anmeldung gerne behilflich sein.

a) 80 mm tetco compact Kühlzellen

b) 100 mm tetco compact tief-Kühlzellen

c) Abfallkühler

d) Lukenfroster

e) Huckepack Kühlaggregat

f) Huckepack Tiefkühlaggregate

g) 80 mm tetco standard Plus 80 Kühlzellen

h) 100 mm tetco standard Plus 80 Tief-Kühlzellen

i) Split Kühlaggregate

j) Split TiefKühlaggregate

k) Decken Kühlaggregate

l) Decken TiefKühlaggregate

m) Decken Kühlaggregate Tecto Refrigo

n) Decken TiefKühlaggregate Tecto Refrigo

o) Regale für Kühlräume und Kühl/-Tiefkühlzellen

Kuehlzellenschnitt

Viessmann zellen Türanordnung

Viessmannzellen Ohne Boden Bodenaufbau für Zellen von Viessmann ohne Boden

Zellen von Viessmann ohne Boden Zellen von Viessmann ohne Boden

Kühlzelle 8x 8 x 4 m hoch mit 2 Kälteaggregaten

Schiebetüre 2900x2900 mm hoch

Kuehlzelle 8x8x4m hoch mit 2 Kälteaggregaten und Schiebtüre

Kombikühlzellen Viessmann

Kombikühlzelle Viessmann mit Vorkühlraum und dahinterliegendem Tiefkühlraum PU 100 isoliert 2,6 x ,27 x 2,15 mit 2 Aggregaten + 2 Türen 80/180 D.R.

KombiKühlzelle Viessmann mit Vorkühlraum

KombiKühlzelle Viessmann mit Vorkühlraum und dahinterliegendem Tiefkühlraum PU 100 isoliert 2,40 x 2,40 x 2,45 m hoch mit 2 EVo Cool Aggregaten + 2 Türen 80/180 D.R. ab € 14.900,-- + mwst

Kombizelle Viessmann

	KombiKühlzelle Viessmann mit Vorkühlraum und dahinterliegendem Tiefkühlraum PU 100 isoliert 4,20 x 2,40 x 2,45 m hoch mit 2 Splitaggregaten + 2 Türen 80/180 D.R. ab € 14.900,-- + mwst 20 Regale € 1800,-- + mwst Kombizelle Sub St Gervais
	KombiKühlzelle Viessmann mit Vorkühlraum und dahinterliegendem Tiefkühlraum PU 100 isoliert 4,20 x 2,40 x 2,45 m hoch mit 2 Aggregaten + 2 Türen 80/180 D.R. ab € 14.500,-- + mwst 2018 KombiKühlzelle Viessmann mit Vorkühlraum und dahinterliegendem Tiefkühlraum PU 100 isoliert 4,20 x 2,10 x 2,45 m hoch mit Regalen + 2 Türen 80/180 D.R. ab € 10.900,-- + mwst
	Kombizelle Viessmann EVO cool KombiKühlzelle Viessmann mit Vorkühlraum und über Eck liegendem Tiefkühlraum alles 100 mm isoliert 3,90 x 2,40 x 2,48 m hoch mit 2 EVo Cool Aggregaten + 2 Türen 60/200 D.R. + D.L. ab € 13.500,-- + mwst
	Kombizelle Viessmann
	Kombilösung 5 Viessmann Zellen
	Kombikühlzelle Viessmann 4 Vorkühlräumen und dahinterliegendem Tiefkühlraum PU 100 isoliert 7 x 5,6 x 2,411 mit Miniverbund Pluskühlung + 1 separatem Tiefkühl Aggregat + 2 Türen 80/180 D.R. + 2 Pendeltüren + Montage ab € 36.900,-- + mwst 2016 Regale für beide Zellen € 3.150,-- + mwst
Kombi Triplekühlzelle 25 x 5,1 m Aussenbreite 24.9 m 3 Türen 1 Sektionalkühltor Zelle mit Rolltor Aussenlänge 5.1 m Aussenhöhe 3.3 m
Als europäischer Marktführer ist die Viessmann Kältetechnik GmbH heute einer der bedeutendsten Hersteller von Kühlzellen für Gewerbe und Industrie. Zukunftsweisende Innovationen bieten individuelle Lösungen für eine Vielzahl von Anwendungsbereichen und untermauern damit den hohen technologischen Anspruch des Unternehmens. Auf die verschiedenen Anforderungen unterschiedlicher Verbrauchermarktsituationen abgestimmt, zeichnen sich Viessmann Produkte insbesondere durch ihre hohe Flexibilität und Verarbeitungsqualität aus. Zahllose Raumsituationen erfordern ein Höchstmaß an Individualität und Perfektion in der Planung. Viessmann berücksichtigt hierbei auch wichtige Details, wie beispielsweise Rammschutz, Stoßverkleidung oder die Platzierung von Streifenvorhängen, damit das Personal im Markt optimal und effizient arbeiten kann. Die Bauweise mit den durchdachten Viessmann Rastern von 300 mm und 100 mm (150 mm bei Trennwänden) ermöglichen den einfachen Einbau bei den unterschiedlichsten Raumgegebenenheiten. Mit einem innovativen und hochwertigen Produktangebot ist Viessmann derzeit auf rund 60 % aller Verbrauchermärkte präsent und wird so allen Anforderungen in Bezug auf eine lückenlose Kühlkette gerecht
Dieses Bild zeigt alle Varianten bei Viessmann Kühlzellen	Ob Rammschutz, Auffahrrampen, Personennotruf oder Temperaturerfassungsgerät, Viessmann liefert neben dem klassischen Produktsortiment ein durchdachtes und umfangreiches Zubehörprogramm für verschiedene Anwendungsbereiche. Antimikrobiell wirksame Pulver beschichtung Die Deckschichten der Viessmann Sandwichelemente bestehen aus feuerverzinktem Stahlblech, das zusätzlich mit einer nachhaltig wirkenden antimikrobiellen Pulverbeschichtung in weiß (ähnlich RAL 9016) versehen wird. Somit wird die Übertragung und Ausbreitung von potenziell gefährlichen Bakterien verhindert. Die Beschichtung erfüllt die einschlägigen Normen und Verordnungen zum Einsatz im Lebensmittelbereich und bietet daher ein wertvolles Hygieneplus für die Lagerung von Lebensmitteln und anderen empfindlichen Gütern (empfohlen vom Bundesverband der Lebensmittelkontrolleure Deutschlands e.V.). Auf Herz und Nieren geprüft In punkto Brandschutz liefert Viessmann ein umfassendes Produktportfolio. Durch regelmäßige Fremd- und Eigenkontrolle trägt die Viessmann Kältetechnik GmbH außerdem als einer von zwei Herstellern in Deutschland das Übereinstimmungszeichen (Ü-Zeichen) als Gütezeichen im Bereich des Bauwesens.
	Geprägte Edelstahlboden mit großem Aufprallschutz
	Kombizelle Viessmann
	1 Stück Dictator VS 2000, angebaut Türschließer System Dorma Dictator VS 2000, schließt die Türe ohne das sie ins Schloß gedrückt werden muß. Unbedingt empfehlenswert, damit im Sommer eine zu starke Vereisung des Verdampfers und damit bedingt einhoher Energieverbrauch verhindert wird, weil die Türe nicht richtig vom Personal geschlossen wird. Dictator ab € 220,-- + mwst
	Sonderbau Kühlzelle 1400 x 2100 x 1200 mm hoch mit 2 Luken 600 x 900 mm für Kofferanhängerbau
Kühlzelle,Universal Lagerkühlzelle,Kühlzellen,Lagerkühlzelle,Kühllager,Kaltraum,Kühlraum,Minikühlzelle,Minichiller,Coldroom,Walk inn Cooler ,Tiefkühlzelle, Blumenkühlzelle, Fleischkühlzelle, Bierkühlzelle, Pluskühlzelle, Kühlzelle , Kühlraum ,Bierkühlraum, Huckepackaggregat, Viessmann Kühlzelle , Kühlzelle Labor, nordcap Kühlzelle,
	Kühlzelle mit 2 Türen a 200 x 220 cm
	Kühlzelle mit 3 Türen a 100 x 220 cm
	3er-kombizelle Wildkühlung bzw Fleischverarbeitung
	Kombizelle 2700x1500 mm
	Kombizelle 3600x3900 mm
