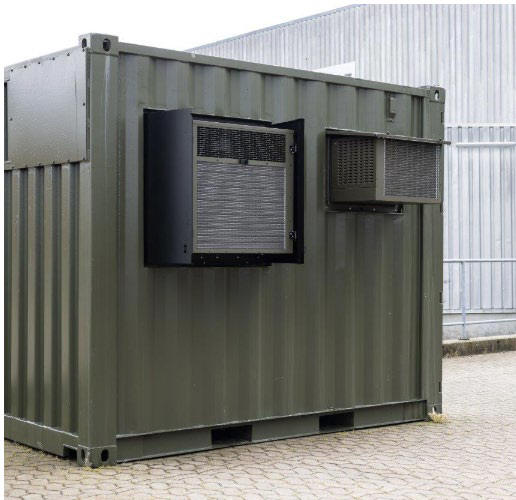

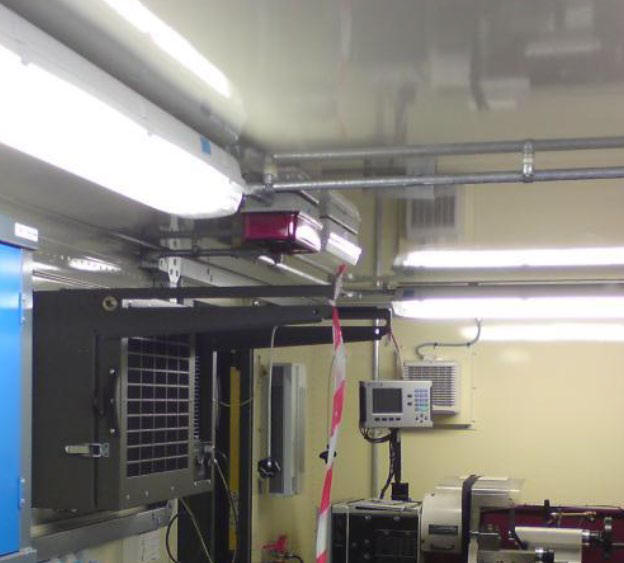

Das AC-M5 MK 1 ist für die Fenstermontage in ISO-Containern
konzipiert. Zusammen mit dem Klapptürsystem ist das Klimagerät
innen an der Containerwand montiert. Es ist so konzipiert,
dass es bei Transport oder Lagerung innerhalb der ISO-Ecken

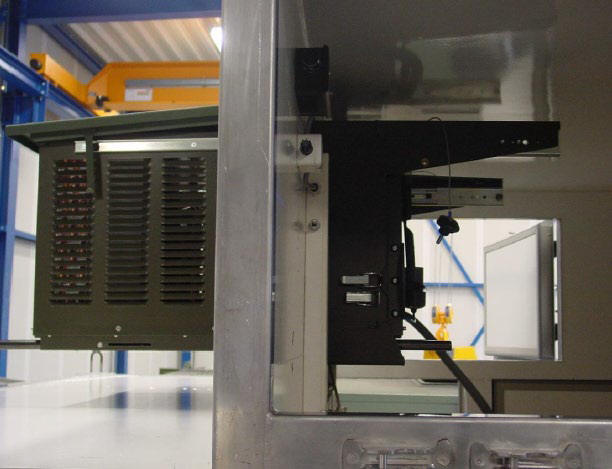

aufbewahrt werden kann. Das AC-M5 MKII gleitet in sein
Klapptürsystem und wird vom Container aus für den Betrieb
ausgefahren. Nach dem Ausfahren wird das Gerät während des
Betriebs vom Inneren des Containers aus verriegelt. Kühlen:
von 20 °C bis + 60 °C | Heizen: von - 32 °C bis + 20 °C
Das
Gerät hat keinen Außenlufteinritt und ist daher vollständig
CBRN/COLPRO-konform.

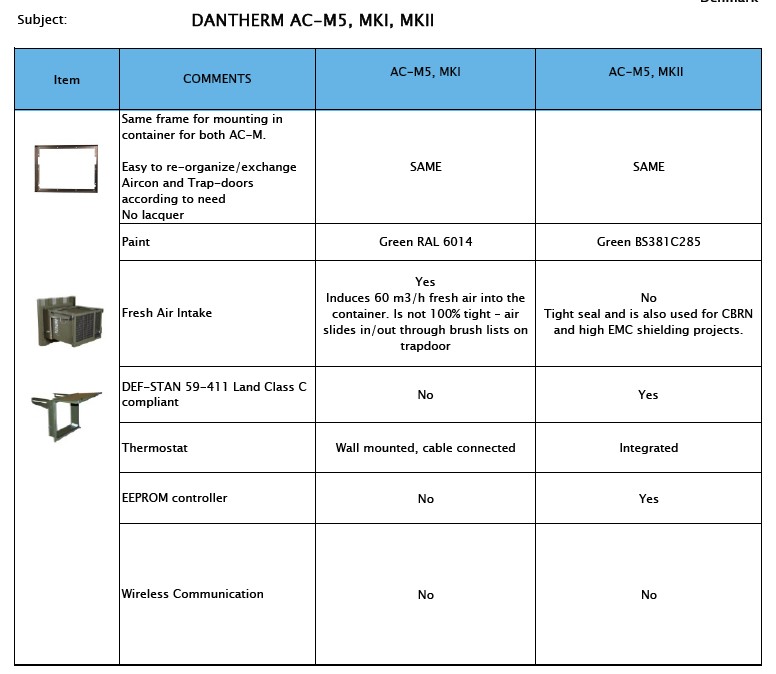

Das AC-M5 MKIist in Versionen mit
50 Hz oder 60 Hz erhältlich.
Betriebstemperaturbereich,
Kühlen °C +20 – +60 Betriebstemperaturbereich,
Heizen °C -32 – +20
Material Stahlblech (verzinkt, kunststoffbeschichtet)
Farbe Gelboliv (RAL 6014) Lufteintritt Außeneinheit: vorne
| Inneneinheit: vorne Luftaustritt Außeneinheit: links und
rechts| Inneneinheit: vorne Ventilator Außeneinheit: axial
| Inneneinheit: radial, 2-stufig Luftfilter für Umluft und
Frischluft, regenerierbar (auswaschbar, absaugbar), Schaum,
Porendichte ppi 15 Frischluftzufuhr 37 oder 60 m³ / Std.
(obligatorisch) Kompressor Scrollkompressor
Kondensator Kupferrohr mit Aluminium-Lamellen,
kunststoffbeschichtet Verdampfer Kupferrohr mit

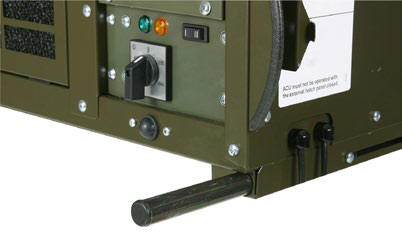

Aluminium-Lamellen, kunststoffbeschichtet Bedienung
Bedienfeld vorne an der Inneneinheit mit Kippschalter
(Ventilatorstufen) und Drehschalter ( Betriebsmodus)
Thermostat extern Steuerung vollautomatisch, manuell oder
Umluft mit Frischluft ohne Kühlung Sicherheitsfunktionen
Klimaanlage wird bei Außentemperaturen über 60 °C abgeschaltet
Installation Einbau in ein Falltürsystem, durch vier
ausziehbare Griffe demontierbar für den Transport
Anschlussart Netzkabel mit BS1363-Stecker
("Commonwealth-Stecker")

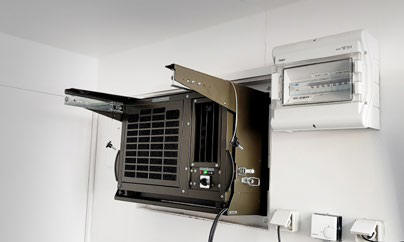

Das AC-M5 MKII ist für die Fenstermontage in
ISO-Containern konzipiert. Zusammen mit dem Klapptürsystem ist
das Klimagerät innen an der Containerwand montiert. Es ist so
konzipiert, dass es bei Transport oder Lagerung innerhalb der
ISO-Ecken aufbewahrt werden kann. Das AC-M5 MKII gleitet in
sein Klapptürsystem und wird vom Container aus für den Betrieb
ausgefahren. Nach dem Ausfahren wird das Gerät während des
Betriebs vom Inneren des Containers aus verriegelt.
Das
Gerät hat keinen Außenlufteinritt und ist daher vollständig
CBRN/COLPRO-konform.
Das AC-M5 MKII ist in Versionen
mit 50 Hz oder 60 Hz erhältlich.
Betriebstemperaturbereich, Kühlen °C +20 – +60
Betriebstemperaturbereich, Heizen °C -32 – +2
Klapptürsystem Artikelnummer: 322007
€ 1.406,-- +MwSt Info/Shop

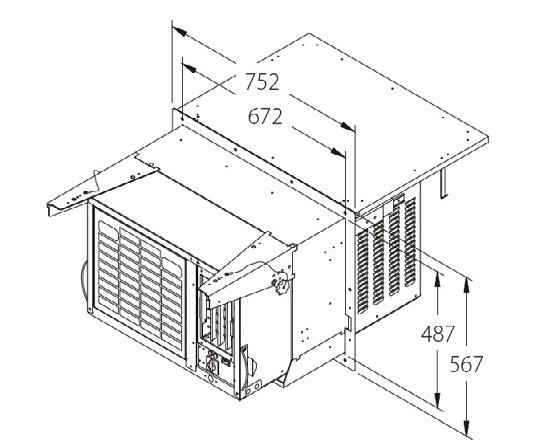

Montagerahmen Dantherm AC-M5 MKI und MKII Der
Montagerahmen dient zur Aufnahme des Falltürsystems. Er wird
in die Containerwand eingeschweißt anschließend wird daran das
Falltürsystem geschraubt. Der Montagerahmen berücksichtigt die
gewellten Wände einiger Container. In dieser Kombination
bieten die beiden Komponenten eine Lösung, die vor Ort mit
üblichen Werkzeugen leicht zu reparieren ist.€ 310,-- +MwSt Info/Shop
AC-M5 MKII – Containerkühler AC-M5 MKII
Betriebstemperaturbereich, Kühlen °C +20 – +60
Betriebstemperaturbereich, Heizen C -32 – +20 Luftstrom
m³/h 900 Geräuschpegel, Lüftergeschwindigkeit 1 & 2 @1m
dB(A) 49/63 Schutzklasse IP55 Kühlmittel Typ/kg
R134a/1,4 GWP (Globales Erwärmungspotenzial) 1300
Kühlnennleistung kW/Btu 4,7/6.000 Heizleistung (optional)
kW 2 Netzspannung V/Hz 230/1ph/50 Max. Betriebsstrom,
Kühlen/Heizen A 9,8/9,3 Stromstärke bei festgebremstem
Läufer (LRA) A 47 Max. Leistungsaufnahme Kühlen/Heizen W 2.300

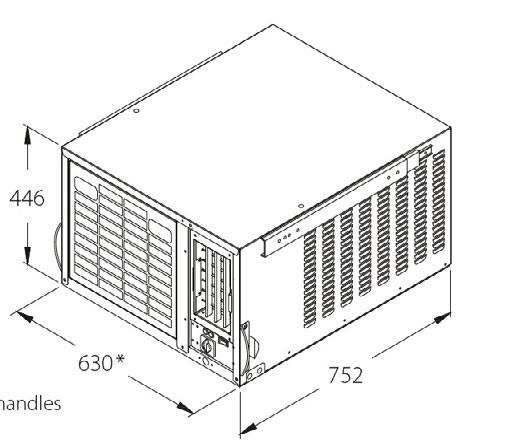

Schlauchnippel Geräte Abmessungen (H x L x B) mm 482 x 755
x 666 Gewicht kg 79
Hergestellt aus feuerverzinktem und
pulverbeschichtetem Stahlblech
Decklackierung ist standardmäßig NATO-Grün, RAL 6014
Liefert Kühlung bei Umgebungstemperaturen bis +60°C
Scrollkompressor für hohe Zuverlässigkeit und geringe
Geräuschentwicklung
Zweistufenschalter für den internen Lüfter
Option „Nur LÜFTEN“ ermöglicht die Belüftung ohne
Kühlung
Lagerung im Container während des Transports
Ausgewählt als NATO-Standard in Übereinstimmung mit
allen NATO-Anforderungen und -Normen
Alle Geräte haben eindeutige NATO-Bestandsnummern
(NSN)

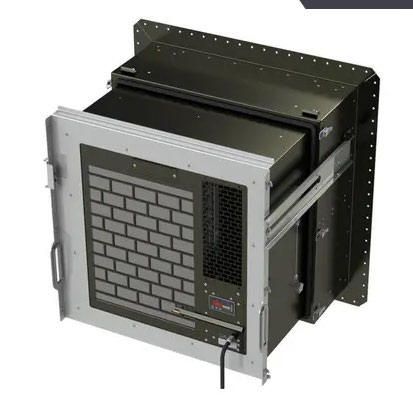

AC-M10 - standard and artic

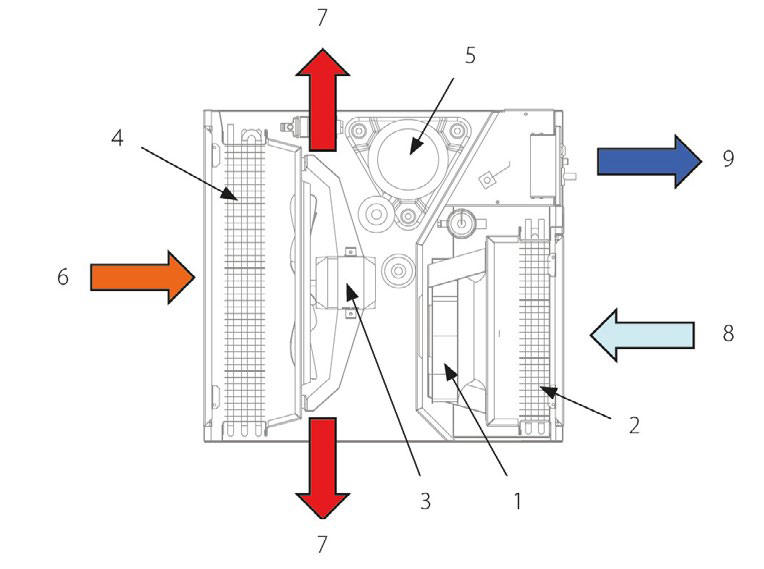

Die Funktion des AC-M5
basiert auf einem Kühlkreislauf mit zwei
leistungsstarken Ventilatoren. Der Verdampfer (im
Inneren des Gehäuses) enthält den Verdampferkern und
einen Radialventilator, der die warme
Innenluft aus dem Gehäuse durch den kalten
Verdampferkern leitet und die gekühlte Luft durch
das Auslassgitter ausstößt. Der Kondensator (außerhalb
des Gehäuses) enthält den Kondensatorkern und
einen Axialventilator, der die Wärme aus der Innenluft
an die Außenatmosphäre abführt.
Specifications Units AC-M5
MKII AC-M5 MKII (60 Hz) Registered NSN number - Yes
Yes Operating temperature range, cooling °C +20 –
+60 +20 – +60 Operating temperature range, heating
°C -32 – +20 -32 – +20 Air flow m³/h 900 970
Sound level, fan-speed 1 & 2 @ 1m dB(A) 49/63 49/63
Protection class IP55 IP55 Refrigerant Type/kg
R134a/1.4 R134a/1.4 GWP (Global Warming Potential)
1300 1300 Nominal cooling capacity kW/Btu
4.7/16,000 4.7/16,000 Heating capacity (optional)
kW 2 2 Power supply V/Hz 230/1ph/50 208/230/1ph/60
Max. running current, cooling/heating A 9.8/9.3 12/9.2
Locked rotor amperage (LRA) A 47 56 Max. power
consumption cooling/heating W 2,300 2,400 Hose
connection Ømm N/A N/A Product size (h x l x w) mm
482 x 755 x 666 482 x 755 x 666 Weight kg 79 74
