Thekenanlage 1 St. Ausführung Brillant

für Umgebungstemperatur bis +32° C und rel.

Luftfeuchte bis 65%

gem. Zeichnung, zur bauseitigen Verkleidung

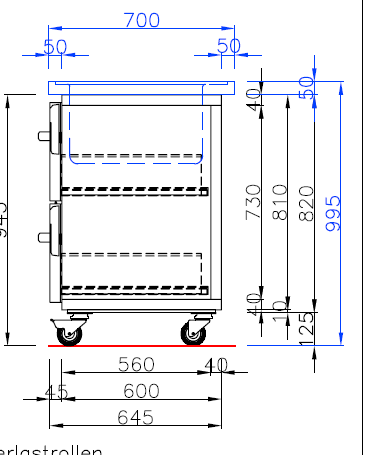

Abmessungen

Länge 1.550 mm

Höhe 922 mm ohne Abdeckung, incl.

Sockel

Tiefe 600 mm zzgl. Türen/Zugblenden

Ausführung

Serie Brillant mit Stangenbeschlägen. Der

Isolierkorpus im Steck-Schnapp-System ist mit

Polyurethan FCKW-frei unter Hochdruck

ausgeschäumt. Die Außenseiten sind in verzinktem

Stahlblech. Die Innenflächen des Isolierkorpus und die

Bedienseite sind aus Edelstahl WS 1.4301. Die Tür- und

Teleskopzugbeschläge sind verchromt, alle Edelstahl-

Zugkästen sind mit fünf verstellbaren Trennstäben

ausgestattet.

Die Ecken der Dichtungsprofile an Isolierblenden sind

verschweißt.

Die Korpusse des ungekühlten Anbauprogramms

bestehen aus CNS-Rohrgestellen, Fronten in

Edelstahl WS 1.4301.

bestehend aus:

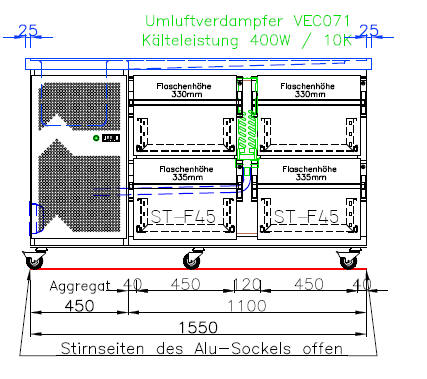

1.2 1 St. Maschinenabteil B 45-00

B 450 x T 600 x H 810 mm

CNS-Rohrgestell, Standard Seiten/Rückwand offen

Lüftungsgitter mit Auflageschienen

1.3 1 St. Kühlkorpus B 2/1100

B 1.100 x T 600 x H 810 mm

darin eingebaut:

2 St. Teleskopzugabteil ST-F45 absperrbar

oben Flaschenhöhe 330 mm

unten Flaschenhöhe 335 mm

1.4 1 St. Kältetechnische Einrichtung

1 St. Verdampfereinheit VEC 071, 400 W / -10 °C VT

beschichteter Hochleistungsumluftverdampfer incl. TEV,

Tauwasserschale, Klemmdose, Cu-Rohre und TW-Ablauf

aus dem Korpus geführt

Leistung: 400W bei -10° C VT (TD 10K)

Stromaufnahme: 0,28 A

1 St. Steckerfertige Kälteanlage mit Heißgasverdunstung

Steckerfertiges, hermetisch geschlossenes- und

dichtheitsgeprüftes System mit luftgekühltem

Kälteaggregat, Hochleistungs-Umluftverdampfer, Cu-

Rohren, TEV, Digitalthermostat und Ölsumpfheizung.

Tauwasserablauf aus dem Korpus in die integrierte

Heißgas-Tauwasserverdunstung geführt.

Kältemittel: R290

max. Umgebungstemperatur: +32°C

Nennspannung: 220 - 240 V 1~ 50 Hz

Leistungsangaben bei T0-10°C

Kälteleistung: 452 W

Leistungsaufnahme: 236 W

Stromaufnahme: 1,83 A

max. Stromaufnahme: 3,1 A

Schalleistung 59 dBA (Iso3745)

Für das Gerät wird ein Raumvolumen von

mindestens 26m³ benötigt!

1.5 1 St. Sockel

4 lfm Alu-Sockel 10 x 100 mm

Stirnseiten des Sockels offen

1.6 2 St. Lenkrolle gebremst, Höhe 102 mm

1.7 4 St. Lenkrolle ungebremst, Höhe 102 mm

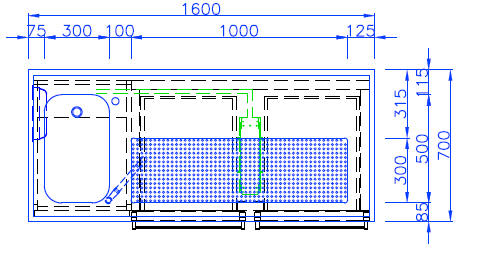

1.8 1 St. Serienabdeckung

B 1.600 x T 700 x H 50 mm

mit umlaufendem Wulstrand

Materialstärke 1 mm

Standardunterfütterung: Flachpressplatte mit

Schutzanstrich Mehrschichtlack RAL 1001

geeignet für kurzzeitige thermische Belastung bis 60°

C, optional bis 270° C möglich gegen Mehrpreis

Die geschliffene Oberfläche ist nicht kratzfest

darin eingebaut:

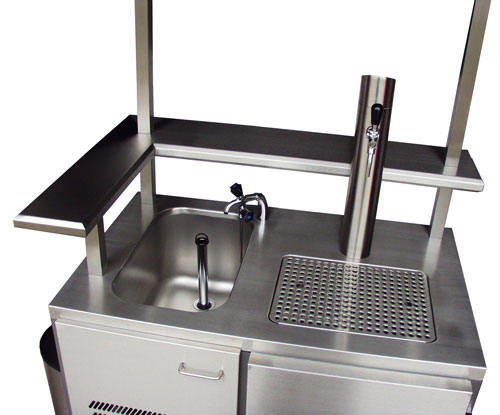

1 St. CNS-Spülbecken 300 x 500 x 300 mm

Standrohr, Ventil und Ablaufverbindung lose

beigelegt

1 St. Bohrung für Mischbatterie, Ø 33 mm

1 St. CNS-Tropfmulde 1.000 x 300 mm

incl. CNS-Ablaufstutzen, 700 mm

Gewebeschlauch Ø innen 22 mm

1.9 1 St. Anschlussbox für mobile Theken

GN 1/4-Behälter eingebaut in Seitenteil

incl. fertig verlegte Leitungen

Stromversorgung: Kabelverschraubung

Lose beigelegt!

2 St. Zuwasserversorgung in Anschlussbox

GEKA-Anschluss 13 mm (1/2 ")

2 St. Abwasserversorgung für Anschlussbox

Schnellkupplungsanschluss 19 mm (1/2 ")

Angebotspreis € 6.590,-- + mwst
