Effektiver Schutz des Bodens unterhalb stark
gekühlter Rüume
Kühlrüume und Kühlhüuser mit -20ü bis -30ü Innentemperaturen
entziehen im Bereich der erdberührenden Bauteile, wie Fundamente und
Fuübodenflüchen, Würme aus dem darunter liegendem Erdreich. Der
Unterfrierschutz verhindert wirkungsvoll und wirtschaftlich das
Einfrieren des Erdreichs und damit Bauschüden durch Auffrieren der
Bodenplatte.
Vorteile:
Nutzung von Abwürme, z. B. aus der Külteerzeugung
Geringe Betriebskosten durch niedrigen Leistungsbedarf
Verhindert das Auffrieren der Bodenplatte
Nutzung von Abwürme aus regenerativen Energien müglich mit
Würmetauscher Abwürmenutzung der Kültemachinen
|
Tiefkühlraum - Isolierungsschemazeichnung
Kühlraumbau Tiefkühlraumbau Isolierbau
Kühlraumisolierung
|
|
Viessmann Kühlzellen Boden mit Fliesen übergang zum
Vorraum |
|
![internorga_herkoemmlicher Bodenaufbau Kuehlzelle](deutschland/internorga_2017_051.jpg) |
![Boden Kuehlzelle Rampe integriert](deutschland/internorga_2017_050.jpg) |

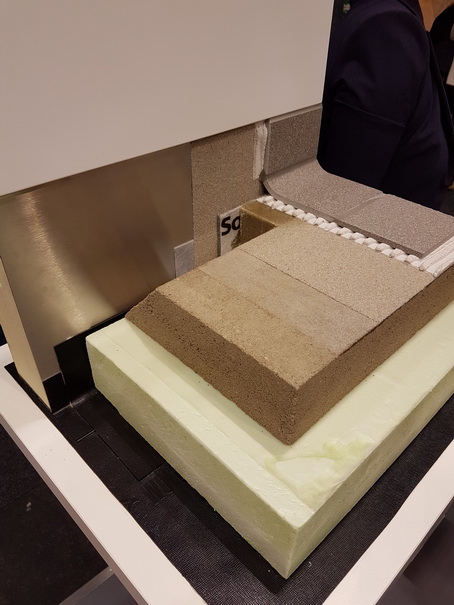

herkoemmlicher Bodenaufbau Kuehlzelle
|

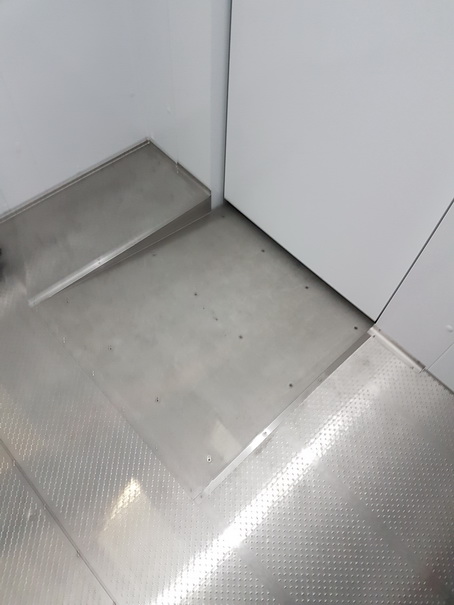

Boden Kühlzelle Rampe integriert
|
![internorga_2017 herkoemmlicher Bodenaufbau Kuehlzelle](deutschland/internorga_2017_052.jpg) |
![internorga_2017 Viessmann herkoemmlicher Bodenaufbau Kuehlzelle](deutschland/internorga_2017_053.jpg) |

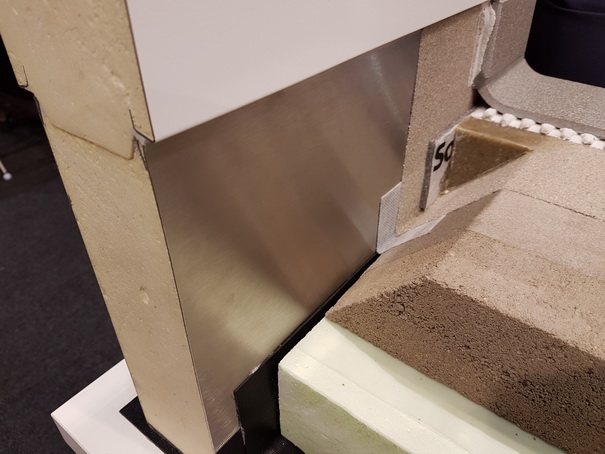

herkoemmlicher Bodenaufbau Kuehlzelle
|

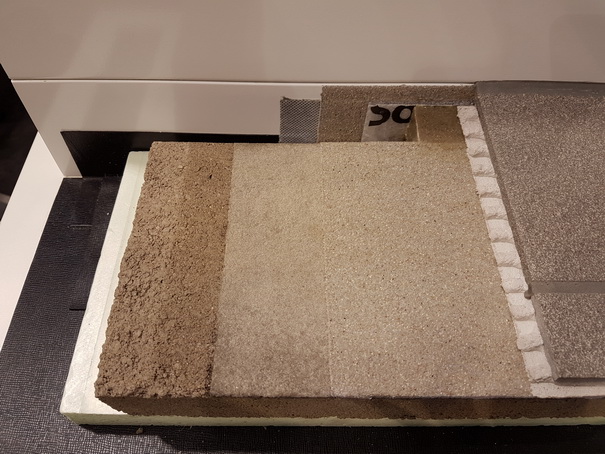

herkoemmlicher Bodenaufbau Kühlzelle
|
Unterfrierschutz Hemstedt
Spezialgebiete betrifft den elektrischen Unterfrierschutz. Wechselnder
Grundwasserspiegel und zumindest zeitweise unzureichende
Würmezufuhr, insbesondere in den Untergrund im Zentrum
eines Kühlraumes, tragen dazu bei, die Errichtung einer
flüchenfürmigen Unterfrierschutzheizung als zwingend
notwendig anzusehen, um schwerwiegende Schüden zu
vermeiden. |
Bei Tiefkühlhüusern und bei Tiefkühlzellen hat es
sich bewührt, elektrische Unterfrierschutzmaünahmen
vorzusehen mit dem Ziel, kostspielige bauliche
Sanierungsarbeiten auch nach langer Betriebszeit
überflüssig zu machen. Je kleiner die Einwirkung des
kalten Raumes auf das Erdreich gehalten werden kann,
desto weniger muss mit irgendwelchen schüdlichen
Reaktionen des Untergrundes oder der Umgebung gerechnet
werden. Der groüflüchige, sich über die gesamte
Kontaktflüche zum Untergrund erstreckende elektrische
Unterfrierschutz, wirkt dem Würmeentzug aus dem Erdreich
entgegen. Durch eine geeignete Temperaturregelung wird
der Einfluss eines Tiefkühlhauses auf den Untergrund -
insbesondere auf dessen Feuchtigkeit - erheblich
verringert.
|
Der hierfür notwendige Energieaufwand ist üuüerst
minimal.
Die unterschiedlichen Bauformen von Tiefkühlhüusern
erfordern neben dem Unterfrierschutz im Bodenbereich
hüufig weitere gezielte Maünahmen, z.B.:
ü Eine elektrische Unterfrierschutzheizung im
Wandbereich bei einem teilweise oder vollstündig ins
Erdreich eingelassenen Tiefkühlhausprojekt, sorgt analog
zum Bodenbereich unter der Würmedümmschicht für die
gezielte Anhebung der Wandtemperatur auf die
Umgebungstemperatur im Erdbereich.
ü Elektrische Stützenheizung unterhalb und oberhalb von
hoch belasteten Stahlbetonstützen oder auch an den Enden
von Stahltrügern, welche die Würmedümmschicht
durchdringen, schützen die Auflagebereiche vor
geführlichen Temperaturabsenkungen. Derartige Stützen
stehen hüufig ohne Würmeisolation in Tiefkühlrüumen.
|
Zum Schutz der Bausubstanz und der Umgebung gegen
lokale Külteeinwirkung, infolge der gegenüber dem
Dümmstoff relativ hohen Würmeleitfühigkeit des Metalls,
ist der Kontaktbereich auf dem Unterbeton und an der
Deckenkonstruktion durch Heizmatten auf die
Umgebungstemperatur zu bringen.
ü Eine elektrische Fahrbetonheizung im Türbereich und in
Schleusen von Tiefkühlrüumen, verhindert das Entstehen
von Eisablagerungen und sichert zugleich an den
Dichtflüchen die notwendige Mindesttemperatur für eine
hinreichende Elastizitüt der Dichtlippen der Tore und
Türen.
ü Decken-, Zwischenwand-, Rohrbegleit- und Gully-
Einlaufbeheizungen schützen gegen Frostschüden auch nach
langer Stillstandszeit.
|
43 m2
Unterfrierschutzeinrichtung ohne Reservekreis
ü 550,-- + MWST 2021
43 m2 Unterfrierschutzeinrichtung
inkl Reservekreis ü 810,-- + MWST
2 Fühler a ü
69,-- + MWST
1 Schaltkasten a ü
450,-- + MWST
|
Glykolheizung , in den Kunstoffschlüuchen fliesst
zwischen der Isolierung Glykol |
|
|
![](images/wandblende.jpg) |
![](images/Viessmann_Isoliertuere.jpg) |
wandblende |
Viessmann Isoliertüre mit 4 eckigem Fenster |
![](images/Wand_viessmann.jpg) |
Belastungsklasse Rad Radlast
![](images/bodenbelastung.jpg) |
Wandschnitte Viessmann bei 80 mm |
Zulüssige Belastung bei den Bodenelementen |
1 = Dämmung Pu 2= Dampfsperre 3 =
Klinkersockel 4=Bodenfliesen
5=überbeton mit Bewührung 6= Wassersperr
7=Dämmung PS30
8= Unterfrierschutz
|
![](images/Schnittbildisolierunga.jpg) |
Isolierungsschnitt Kühlraum |
|
bodenisolierung |
![bodenisolierung](images/bodenisolierung.jpg) |
BodenisolierungB Mit Zelle Viessmann
Schwellenbereich |
![](images/schwellenbereich.jpg) |
Bodenisolierung Mit Zelle Viessmann
Schwellenbereich
Unterlüftungsplatten:
330x330x30
|
![](images/schwelle_mit-unterlueftung.jpg) |
Lieferung und
Montage einer Glaskühlzelle mit Isolierfensterfront 2 fach
Thermopane kw wert 1,1 W/m2K im V2a Profilrahmen montiert ,
a)
Glaskühlzelle : Glastüre 100/200 mit Magnetdichtung , Front
3 x 3,2 m und Seite 1x 3,2 m Glas , Rückwand und 1 Seite in
Isolierelementen 80 mm Boden bauseits im Rohbau schon isoliert 60
mm Angebotspreis ü 18.800,--
b)
Mehrpreis mit Edelstahlboden 80 mm isoliert ü 800,--
c)
Mehrpreis Rückwand + Seite auch in Glas ü 4.500,--
d)
Külteanlage Split Aggregat TAJ 4511 Yhr im Keller und in
der Kühlzelle Deckenverdampfer Küba DP Professional ü 5.750,--
8 bis 10 Wochen Lieferzeit da
Sonderanfertigung , + mwst 2021
