Kühlung von
Öl oder Emulsion bspw. von CNC-Maschinen. Die Geräte werden
auf den Behälter aufgesetzt und tauchen in die Flüssigkeit
ein. Die Kühlung erfolgt in der Regel mittels
Kompressorkühlung. Wassergekühlte Geräte sind ebenfalls
möglich.Temperaturbereich des Mediums zwischen 10 und 28°C.
Eintauchkühler werden auf den Behälter aufgesetzt und
tauchen mit ihrem Verdampfer in die Flüssigkeit ein. Der
Verdampfer hat eine sehr flache Bauform, deshalb ist er für
sehr flache Behälter geeignet.
Ein eingebauter Temperaturfühler regelt die
Mediumstemperatur. Es sind verschiedene Reglungen möglich:
* Nach einer festeingestellten Mediumstemperatur,
* Nach der Umgebungstemperatur
* nach der Maschinenbetttemperatur.
Die Leistungsangaben beziehen sich aus Wasser mit 5%
Ölanteil. Bei Kühlung von Öl muss der Kühler extra dafür

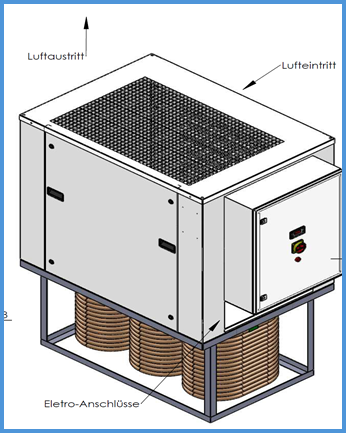

ausgelegt werden. Die Wärmeabgane erfolgt mit Umwälzung der
Umgebungsluft. Lufteintitt rechts, Luftaustritt nach links.
oder auf Wunsch von Unten nach oben |
ERS Tauchkühler – Qualitäts- und Leistungsmerkmale wie folgt
Stabile Profilrahmenkonstruktion mit leicht abnehmbaren
Verkleidungsblechen
Servicefreundliche Anordnung aller Bauteile
Wetterfeste Lackierung
Umweltfreundliche und energiesparende Kompaktheit
Jedes Gerät wird im Werk einem Leistungstest unterzogen
Ausführung gemäß den gängigen Vorschriften
Hocheffizienter schwingungsgedämpfter und geräuscharmer Verdichter
Auf den Anwendungsfall abgestimmter Verflüssiger
Komplett werksseitig montierter Kältekreislauf mit allen
erforderlichen Kälte- und Sicherheitsbauteilen sowie mit
vollständiger Öl- und Kältemittelfüllung
Speziell auf den Anwendungsfall abgestimmter Verdampfer
Kompletter elektrischer Schaltschrank mit allen nötigen Regel- und
Überwachungseinrichtungen, komplett verdrahtet mit digitalem
Temperaturregler
Eintauchteil mit hochwertigem Edelstahlrahmengestell
Auflageplatte aus hochwertigem Edelstahl
Rohrschlangenverdampfer aus Edelstahl
Rohrschlangenbefestigung aus PE oder Edelstahl
Schaltschrank mindestens Schutzart IP 54
Alle Standardanlagen zulässig bis +42 °C Umgebungstemperatur
Modernste Verdichtertechnologie mit wirtschaftlichen und
geräuscharmen Scrollverdichtern
Verflüssiger mit Kupferrohren und aufgepressten Aluminiumlamellen
Temperaturregelung durch Digitalthermostat mit Temperaturhysterese
±1,0 K
TÜV-geprüfte Hoch- und Niederdruckbegrenzer im Kältekreislauf
Umweltfreundliches Kältemittel
Luftansaugfilter
Flachverdampfer für geringen Mediumstand
|
ERS Tauchkühler –
1 Stück
ers-Eintauchkühler Type FC 5.0 VE
mit Edelstahlverdampfer für
Innenaufstellung, Ausführung luftgekühlt
Kälteleistung
:
4,5 kW
Umgebungstemperatur
:
+ 35 ° C
Tanktemperatur
:
25 ° C
Kältemittelfüllung
:
R 407C
Spannung
:
3Ph/400V/50 Hz
Anschlussleistung
:
2,5kW
Abmessungen L / B / H - Gehäuse
:
715/663/580 mm
Abmessungen L / B / H – Verdampferrahmen
:
550/530/550 mm
Preis :
5.486,00 Euro netto zzgl. MWST 24
Option Aluminiumfiltermatte:
158,00,-€ + mwst
|
ERS Tauchkühler –
Der anschlussfertige, funktions-
und leistungsgeprüfte ers-Eintauchkühler besteht aus
einer komplett verdrahtet und verrohrten Kälteeinheit. Die
Kälte-Komponenten sind auf einem Montageblech aufgebaut und
durch ein stabiles Stahlblechgehäuse geschützt. Alle für den
Kühlprozess erforderlichen Kühlkomponenten sind im ers-Eintauchkühler
enthalten.
Sämtliche Schalt-, Regel- und
Überwachungs-organe befinden sich in einem staubdichten
Gehäuse und werden nach den DGRL-Richtlinien sowie
angewandte Normen EN 378, EN ISO 13857, EN ISO 12100 und den
Elektrovorschriften EN 60204 gefertigt
Der angebotene ers-Eintauchkühler
ist ausgerüstet mit:
·
vollhermetischem sauggasgekühltem
Motor-Verdichter Fabr. Maneurop.
·
luftgekühltem
Hochleistungs-Verflüssiger mit Axial-Ventilator
·
Edelstahlrohrschlangen-Verdampfer mit
Rührwerk
·
Verdampferschutzrahmen aus Edelstahl
·
Einspritzventil
·
Verdampferkorbhöhe 320 mm
·
staubdichter Schaltschrank IP 54
·
elektronischem Mikroprozessor-Regler
mit Folientastatur
·
Kältemittelleitungssystem mit allen
erforderlichen Armaturen
Die serienmäßige Lackierung
erfolgt pulverbeschichtet ähnlich RAL 7035. Sämtliche
Schalt-, Regel- und
Überwachungsorgane befinden sich in einem staubdichten
Schalt-
schrank und werden nach den
DGRL-Richtlinien sowie angewandte Normen EN 378,
EN 294, EN ISO 12100 und den
Elektrovorschriften EN 60204 gefertigt.
|
