Pos 1 .VARIANTE 1 MIT KÜHLRAUMDREHTÜR

Kühl-/Tiefkühlzelle 80 1 STK

Aussenbreite 2.500 mm

Aussenlänge 2.900 mm

Aussenhöhe 2.345 mm

Zellentyp: Tecto Standard Plus

Elementverbindung mit Nut/Feder und Exzenter-Spannschlössern von innen zu betätigen (Innenmontage).

Die Stöße der Wandelemente sind mit Tecto-Überlappung und

damit besonders hygienisch.

Die Ecken der Zellenwände sind innen mit einem vollhygienischen Radius ausgeführt.

Wandstärke: 80 mm starke Wärmedämmung der Zellenelemente,

Polyurethan-Hartschaum mit Cyclopentan geschäumt

Wärmedämmung: Schaumdichte = 40 kg/m³

U-Wert 0,25 W/m² K gemäß DIN EN 13165

Smart Protec®, weiß, antibakt.

Front aussen,Front innen,Rückwand aussen,Rückwand innen

Wand links aussen,Wand links innen,Wand rechts aussen

Wand rechts innen,Decke aussen,Decke innen

Boden: Zelle ohne Boden.

Befestigung der Wandelemente am bauseitigen Boden mit PVC-Aufnahmerahmen .

Länge Aufnahmerahmen: 10,80 m

1004 Tür- / Lukenelement 80 1 STK

Kühlzellen-Drehtür Tecto Standard Plus, einflügelig

Am Türrahmen innen: LED-Leuchte (10 W / 1100 lm)

mit integrierter Abzweigdose (IP66)

Am Türrahmen außen: Bedientableau mit Lichtschalter,

digitalem Thermometer,

Messbereich: -50°C bis +120°C

Einsatzbereich Display: -5°C bis +55°C und max. 90% rel. Feuchte

und Druckausgleichsventil

(geeignet bis zu einer Kälteleistung max. 5 kW

Lichte Breite 800 mm

Lichte Höhe 2.000 mm

Wandstärke: 80 mm starke Wärmedämmung.

7759900 1 STK

Mehrpreis 100 mm Raster beidseitig

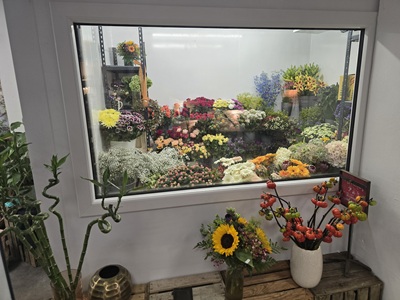

SCHEIBEN

1008 7764050 1 STK

Scheibe mehrfach verglast - unbeheizt

Drehtür: Lichte Scheibenmaße: 300 x 1550 mm

Zellenfront: Lichte Scheibenmaße: 400 x 1600 mm

rechte Seitenwand: Lichte Scheibenmaße: 1600 x 1900 mm

Rückwand: Lichte Scheibenmaße: 1600 x 1600 mm

Angebotspreis Zelle mit Isotüre und   Glasfenster   € 12.200,--

Montage € 2.600,--

Pos 2

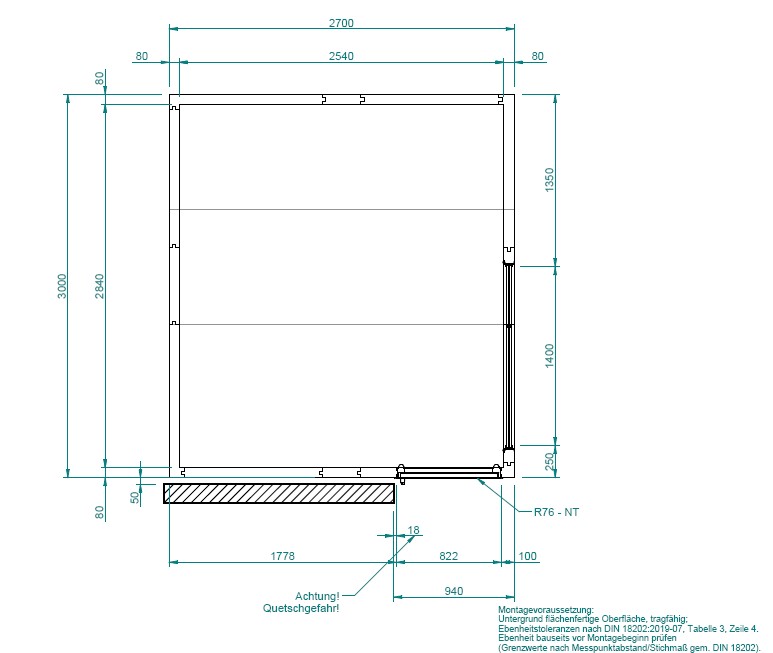

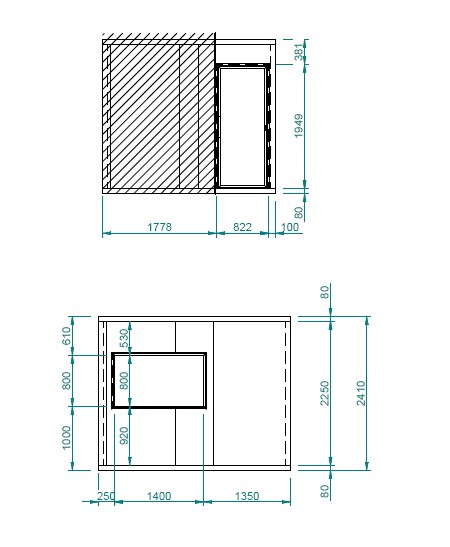

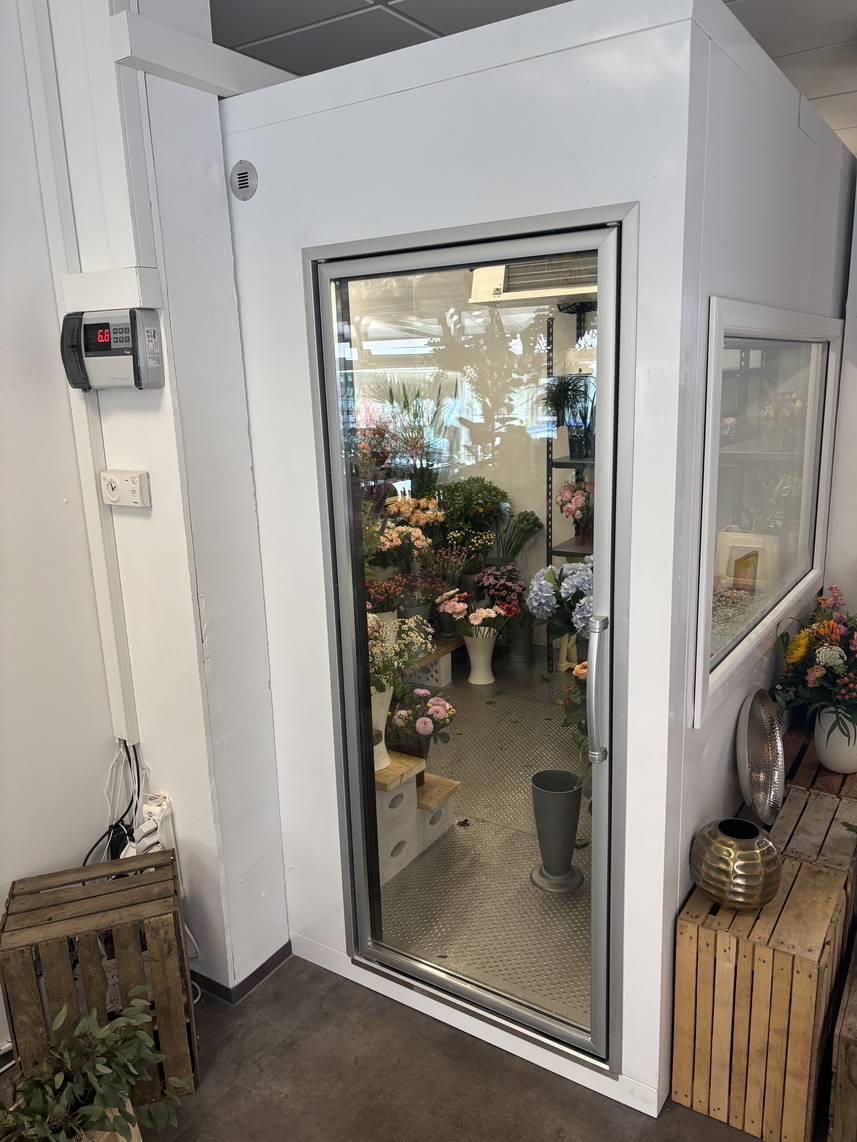

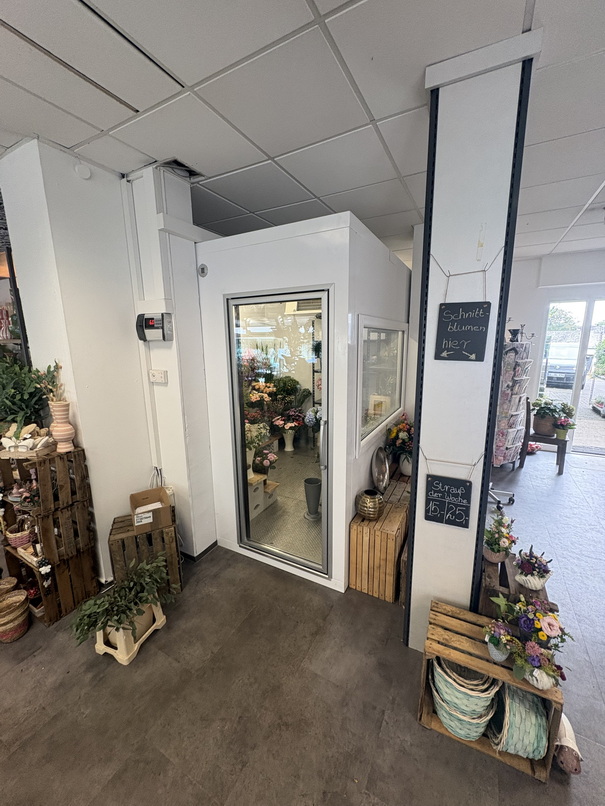

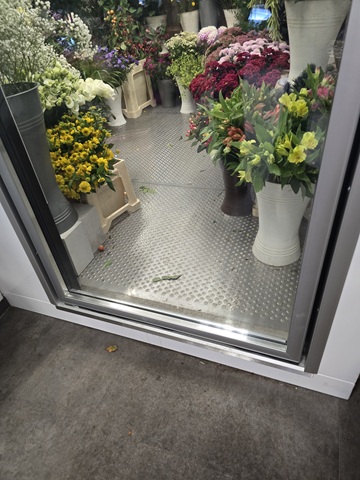

Pos 2.VARIANTE 1 MIT GLASDREHTÜR

Kühl-/Tiefkühlzelle 80 1 STK

Aussenbreite 2.500 mm

Aussenlänge 2.900 mm

Aussenhöhe 2.345 mm

1721441

CRS W76-1R NT

Einbaumaß: 813 x 2071 mm

2008 7759805 5,768 M

Ausschnitt für Glastüren inkl. L-Verkleidung

und Befestigungsbeipack

2010 7764050 1 STK

Scheibe mehrfach verglast - unbeheizt

Zellenfront: Lichte Scheibenmaße: 400 x 1600 mm

rechte Seitenwand: Lichte Scheibenmaße: 1600 x 1900 mm

Rückwand: Lichte Scheibenmaße: 1600 x 1600 mm

2016 7759880 1 STK

Mehrpreis

Druckausgleichsventil, klein, unbeheizt

im Element eingebaut

2018 7069648 1 STK

Planox ECO mit Bewegungsmelder

(Feuchtraum-Anbauleuchte mit LED)

Farbe: grau

Maße: 800x66x71 mm (LxBxH)

Gewicht: 580 g

Umgebungstemperatur min.: -20 °C

Umgebungstemperatur max.: 50 °C

Leuchtmittel: LED

Farbtemperatur: 4000K

Farbwiedergabeindex: Ra 80

Lebensdauer 50000 h (L80/B10)

Bemessungsleuchtenlichtstrom: 2.100 lm

Betriebsgerät: Konverter

Spannung: 220 - 240 V / 50 - 60 Hz

Einschaltstrom / Einschaltzeit: 5 A / 35 ìs

Bemessungsleistung: 17 W

Schutzart: IP 66

Schutzklasse: II

Schlagschutz: IK08 (Schlagschutz 5 Joule)

Lichtverteilung symmetrisch. Mit integriertem Bewegungsmelder.

Leuchte mit integrierter 4-poliger Durchgangsverdrahtung

Geeignet für den Einsatz in der Lebensmittel- und

Getränkeindustrie.

Verkabelung und Elektroanschluss sind bauseitige Leistung

Angebotspreis Zelle mit Glastüre und   Glasfenster   € 13.300,--

Montage € 2.900,--

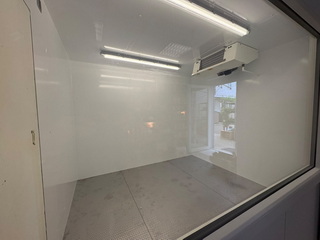

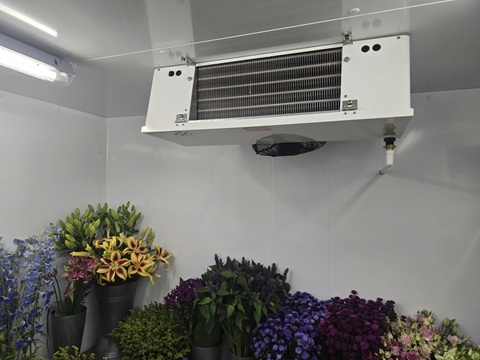

Pos 3 .DECKENAGGREGAT SFM016P011-VI

Aggregat für die Normalkühlung zur Deckenmontage

geeignet für Wandstärken bis 100mm

mit thermostatischem Expansionsventil

Heißgasabtauung mit integrierter Tauwasserverdunstung

elektronische Regelung mit Fernbedientafel (5m)

Kälteleistung: 1100W bei L0L32 / 965W bei L0L43

Temperaturbereich: -5 bis +5°C

Umgebungstemperaturbereich: +10 bis +43°C

Kältemittel: R290

Kältemittelfüllmenge: <150g

GWP / CO2-Äquivalent: 3 / <0,45t

Netzanschluss: AC 230V / 50Hz

CEE-Stecker blau L+N+PE mit Anschlusskabel (2,5m)

Anschlussleitung für Türkontaktschalter inkl. Stecker (2,5m)

Baugröße 2

Abmessungen (HxBxT in mm) 480 x 930 x 1000

Nettogewicht 74,0 kg

Bitte beachten Sie die Hinweise in unserer Betriebsanleitung.

3004 7759798 1 STK

Montageöffnung für Deckenaggregate

3006 7944260 1 STK

zur Stromversorgung und Anbindung der Kühlzelle

über 4-pol. Verbindungskabel;

Konvertierung eines potentialfreien Türkontaktschaltersignal auf den

Viessmann Türkontaktstandard

3008 7069567 1 STK

Anschlusskabel mit Adapter zur

Stromversorgung der Verteilerdose des Türelements

Kabel lose - Länge 1540 mm

Angebotspreis Aggregat     € 3.590,--

Montage Aggregat  € 180,--

Pos 4 .Gesamtfracht + Mehrkosten für die Montage in Höchst, Österreich € 1.350,--
