Schwimmbadentfeuchter Dantherm CDP 35 CDP 45 CDP 65
Luftentfeuchter Entfeuchter Bautrockner Raumtrockner
Raumentfeuchter Raumluftentfeuchter Schwimmbadentfeuchter
Badentfeuchter Kaut Amcor
Modell Beschreibung Leistung
kg/Tag
Luftentfeuchter 3010
Luftentfeuchter 3010
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 22.00
Luftentfeuchter 3010HW
Luftentfeuchter 3010HW
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 22.00
Luftentfeuchter 3010PH
Luftentfeuchter 3010PH
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebautem PWW-Heizregister
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 22.00
Luftentfeuchter 3010HW/PH
Luftentfeuchter 3010HW/PH
Luftentfeuchter mit Wärmerückgewinnung mit eingebautem
PWW-Heizregister in Hinterwandausführung
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 24.00
Luftentfeuchter 3010T
Luftentfeuchter 3010T
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebauter Heißgasabtauautomatik
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 24.00
10°C, 70% r.F.: 18.00
Luftentfeuchter 3010T/HW
Luftentfeuchter 3010T/HW
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
mit eingebauter Heißgasabtauautomatik
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 24.00
10°C, 70% r.F.: 18.00
Luftentfeuchter 3010T/HW/PH
Luftentfeuchter 3010T/HW/PH
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
mit eingebauter Abtauautomatik und PWW-Heizregister
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 24.00
10°C, 70% r.F.: 18.00
Luftentfeuchter 3010T/PH
Luftentfeuchter 3010T/PH
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebauter Abtauautomatik und PWW-Heizregister
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 24.00
10°C, 70% r.F.: 18.00
Luftentfeuchter 5010
Luftentfeuchter 5010
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 35.00
Luftentfeuchter 5010HW
Luftentfeuchter 5010HW
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 35.00
Luftentfeuchter 5010HW/PH
Luftentfeuchter 5010HW/PH
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
mit eingebautem PWW-Heizregister
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 35.00
Luftentfeuchter 5010PH
Luftentfeuchter 5010PH
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebautem PWW-Heizregister
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 35.00
Luftentfeuchter 5010T
Luftentfeuchter 5010T
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebauter Heißgasabtauautomatik
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 36.00
10°C, 70% r.F.: 21.00
Luftentfeuchter 5010T/HW
Luftentfeuchter 5010T/HW
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
mit eingebauter Heißgasabtauautomatik
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 36.00
10°C, 70% r.F.: 21.00
Luftentfeuchter 5010T/HW/PH
Luftentfeuchter 5010T/HW/PH
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
mit eingebauter Abtauautomatik und PWW-Heizregister
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 36.00
10°C, 70% r.F.: 21.00
Luftentfeuchter 5010T/PH
Luftentfeuchter 5010T/PH
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebauter Abtauautomatik und PWW-Heizregister
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 36.00
10°C, 70% r.F.: 21.00
|
Schwimmbad Entfeuchter Kaut Entfeuchter Schwimmbad
|
Kaut Schwimmbadentfeuchter
neue Bezeichnung
|
Neu KS 35 T |
Neu
KS 55 T |
Neu KS 80 T
|
Neu KS 80 T
|
|
Schwimmhallenentfeuchter
alt
|
3010 Kaut
 |
5010T
Kaut |
7010T Kaut
Neu
ks80 T
|
9010T KautNeu
ks80 T
|
|
Entfeuchtungs
Leistung
bei 30 C LWC l 60% r.F. kg/Tag
|
38 |
63 |
78
|
78
|
|
Temperaturbereich
°C
|
20 -36 |
20-36 |
5-36
|
5 -36
|
|
Spannung V
|
230 |
230 |
230
|
400
|
|
Nennleistungsaufnahme
bei 30°C /
60% r.F. kW
|
0.85 |
1,29 |
1.33
|
1,33
|
|
Luftmenge
m/h
|
400 |
680 |
900
|
900
|
|
Breite mm
|
998 |
1145 |
1480
|
1480
|
|
Höhe mm
|
700 |
700 |
700
|
790
|
|
Tiefe mm
|
304 |
304 |
304
|
304
|
|
Gewicht kg
|
57 |
58 |
|
|
|
Schallpegel 1 m
dBa |
46
|
47
|
50 |
50 |
|
anschlußfertig
|
• |
• |
|
•
|
|
Hygrostat,
eingebaut
|
• |
• |
|
•
|
|
Wandmontage
|
• |
• |
|
|
|
Vorkasse Preis netto
€ |
€ 3.686,-- +MwSt Info/Shop
|
€ 4.243,-- +MwSt Info/Shop
|
€ 5.577,-- +MwSt Info/Shop
|
|
|
Abtauautomatik,
eingeb.
T*
|
eingebaut |
eingeb.
|
eingeb.
|
eingeb.
|
|
Hinterwandausführung *Mehrpreis
|
KS 35
HW |
KS55 HW
|
KS 80 HW
|
KS 80 HW
|
|
Elektro Heizregister |
460.- |
470,- |
560,- |
560,- |
|
PWW-Heizregister
1RR * |
310.- |
390,- |
410,- |
410,- |
|
Heizventil Stellventil |
260.- |
260,- |
260,- |
260,- |
|
Standkonsole/Füße *
|
220,- |
220,- |
220,-•
|
250,-•
|
|
Luftfiltereinbausatz*
|
80,- |
100,- |
100,--
|
|
|
Ersatzfilter Euro*
|
55,- |
75,- |
99,-
|
|
|
Fernbedienung
|
210,-- |
230,-- |
230,-- |
|
|
Raumhygrostat
extern 12 V
|
190,-- |
190,-- |
190,--
|
|
|
Raum
Hygro Thermostat extern 12 V
|
230,-- |
230,-- |
230,--
|
|
Neues Design ab 1.5.24
Daher wird das Gehäuse zukünftig aus
einem beschichtetem Metallgehäuse (RAL9010) bestehen.
Aktuelles Design
Neues Design
3010T
neu KS 35 T
5010T
neu
KS 55 T
7010T
neu
KS 80 T
Berechnungsfaustformel zur Auslegung
der Schwimmbadentfeuchter : Beckengrösse m2 x 2 =
Tagesentfeuchtungsleistung in ltr/d Seite
für Entfeuchtungsberechnung
-
KS 35T (Kompakt & effizient) - Für kleinere
Schwimmhallen mit moderatem Feuchtelast. Leise,
platzsparend, mit 38 kg/Tag Entfeuchtungsleistung bei
30 °C / 60 % r.F.
-
KS 55T (Die Allround-Lösung) - Ideal für
mittelgroße Beckenanlagen. Entfeuchtet bis zu 63 kg/Tag.
Mit Wärmerückgewinnung und optionalem Heizregister.
-
KS 80T (Maximale Leistung sichtbar gemacht) -
Für größere Becken oder hohe Feuchteanforderungen. Bis
zu 78 kg/Tag Entfeuchtung und trotzdem flüsterleise.
-
KS 35 HW (Dezent & leistungsstark) - Optimal
für kleinere Wellnessbereiche mit höchsten
Designansprüchen. Entfeuchtung: bis zu 35 kg/Tag. Nur
43 dB(A) Schalldruckpegel!
-
KS 55 HW (Kraftvoll & elegant) - Entfeuchtet
bis zu 56 kg/Tag – ideal für mittlere Schwimmbäder mit
wandintegrierter Technik.
-
KS 80 HW (Das Flaggschiff unter den
Hinterwandgeräten) - Höchste Entfeuchtungsleistung
(81 kg/Tag) bei unsichtbarer Technik. Perfekt für große
Schwimmhallen mit architektonischem Anspruch.
|
Entfeuchtungstruhe zur Wandmontage mit besonders formschönem,
stabilem Gehäuse aus glasfaserverstärktem Kunststoff mit
einstellbarem Luftaustritt, anschlußfertig und mit stufenlos
einstellbarem Hygrostat. Ausstattungsmerkmale: Geschlossener
Kältekreislauf mit Kältemittel und
kunststoffbeschichtetem, korrosionsbeständigem Wärmetauscher,
extrem laufruhiger Radialventilator, Einschaltverzögerung als Verdichterschutz, Hoch- und Niederdruckschalter und
Vereisungsschutzthermostat Mit Wärmerückgewinnung für
minimalen Energieverbrauch
• Epoxid-beschichtete
Wärmeübertrager
• Fernbedienung inklusive Anzeige der
Störmeldungen
• Zusätzliches
Elektro/Pumpenwarmwasser-Heizregister
• Modbus-RTU
Schnittstelle via Netzwerkleitung
• Externer
Abluftventilator, thermisches Expansionsventil
•
Heißgasabtauung für niedrige Lufttemperaturen
•
Bedarfsgerechte thermostatgesteuerte Abtauung für effiziente
Betriebsweise
• Schall- und Wärmeschutzisolierung
•
Einfache Installation und leichter Zugang für
Wartungsarbeiten
• Betriebs- und Störmeldungen
•
Schaltbare Radialventilatoren |
Kaut Ks im Raum und

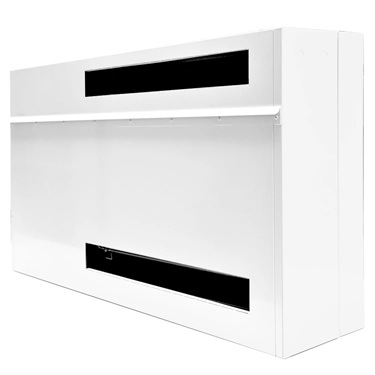

Kaut_Schwimmhallenentfeuchter_Typ_KS_Hinterwand |
Ks Serie Kaut entfeuchtung
Es kann zwischen einer
Wand-, Boden- oder Hinterwandmontage mit Elektro- oder
Pumpenwarmwasserheizregistern gewählt werden. Durch den
modularen Aufbau kann eine entsprechende Nachrüstung
problemlos erfolgen.
Der Arbeitsbereich der Geräte
erstreckt sich auf Lufttemperaturen zwischen 10 und 36 °C
sowie Entfeuchtungsleistungen von 35 bis 81 kg/Tag bei 30 °C
/ 60 % r. F. Damit eignen sich die Luftentfeuchter für
Beckengrößen von bis zu 50 m² im privaten und
teilgewerblichen Bereich.
Zur Bedienung und Überwachung
kann neben dem regulären Geräte-Bedienpanel wahlweise eine
Fernbedienung oder eine Modbus-RTU-Schnittstelle verwendet
werden. Zusätzlich ist eine mehrfarbige Status-LED zur
leichten Statusabfrage und Visualisierung von Störungen
verbaut
-
Wärmerückgewinnung
-
Modernes Design, signalweiß (RAL 9003)
-
Sehr leise und effizient
-
Heißgasabtauung für niedrige Raumtemperaturen
-
Korrosionsbeständiges Gehäuse
-
Epoxid-beschichtete Wärmeübertrager
die sehr leisen Luftentfeuchter der Serie KS mit integrierter
Wärmerückgewinnung sind ideal für die kalte Jahreszeit.
Sie zeichnen sich durch einen wirtschaftlichen Betrieb
mit geringstem Energieverbrauch aus und bieten eine
flexible Anwendung. Diese Geräte sind hervorragend
geeignet für den professionellen Einsatz in
Schwimmhallen, Spa- und Fitnessbereichen sowie in
Feuchträumen, wo die Luftfeuchtigkeit in der kalten
Jahreszeit oft ansteigt.
Sie haben die Wahl zwischen Wand-, Boden- oder Hinterwandmontage
mit Elektro- oder Pumpenwarmwasserheizregistern. Eine
entsprechende Nachrüstung ist aufgrund des modularen Aufbaus
problemlos möglich.
Die Arbeitsbereiche dieser Geräte sind perfekt auf die winterlichen
Bedingungen abgestimmt und erstrecken sich über
Lufttemperaturen von 10 bis 36 °C. Mit beeindruckenden
Entfeuchtungsleistungen von 35 bis 81 kg/Tag bei 30 °C und
60 % r.F. sorgen sie dafür, dass auch in der kalten
Jahreszeit ein angenehmes Raumklima herrscht. Diese
Luftentfeuchter sind somit ideal für Beckengrößen von bis zu
50 m², sei es im privaten Bereich oder in teilgewerblichen
Anwendungen.
Zur Bedienung und Überwachung kann neben dem regulären
Geräte-Bedienpaneel wahlweise eine Fernbedienung oder eine
Modbus-RTU-Schnittstelle verwendet werden. Zusätzlich ist
eine mehrfarbige Status-LED zur leichten Statusabfrage und
Visualisierung von Störungen verbaut.
|
 |
berechnung _entfeuchtung |
 |
Anforderungen an die Wasserqualität
Grundlage für Ersatzleistung Preise inkl. Fracht Deutschland ohne Inseln frei
Bordsteinkante + MWST |
 |
ks-35-50-80 Schnittzeichnungen |
 |
|
Alte Modelle Kaut 3010 |
Alte Modelle 5010 Kaut |
|
 |
| Kaut 3020 |
Kaut 5020 |
Kaut 7010 |
Kaut 9010 |
Schwimmbadentfeuchter
30103020
501050209010T
Beschreibung PDF kaut 3010 5010
30103020
50105020
9010T
Einbauanleitung PDF
30103020
50105020
neue PDF Kaut
Kaut 3010
L=2880 2015Kaut 3020
L=3703 2015
Kaut 5010
L=3870 2015Kaut 5020
L=4990 2015Kaut 9010
L=6160 2015 |
Entfeuchter
Schwimmhalle |
Hygrostat |
Der besonders geringe spezifi sche
Energieverbrauch (Entfeuchtungsarbeit)
von nur 0,41kWh/kg Kondensat bedeutet einen
sehr sparsamen
Betrieb des Luftentfeuchters.
Des Weiteren bringt die Warmeruckgewinnung
z.B. bei dem typischen
Luftzustand von 30°C und 60% r.F. das
2,7-fache der aufgenommenen
elektrischen Arbeit als nutzbare Warme in die
Schwimmhalle und
spart somit enorm Heizkosten.
Aufstellung / Montage
Bei der Verwendung als Standgerat ist
lediglich ein Kondensatablauf
und ein Elektroanschluss erforderlich.
Als wandhangendes Gerat muss noch die
mitgelieferte Wandhalterung
montiert werden, in die das Gerat dann
eingehangt wird. Die
Standkonsole wird einfach demontiert |
Das Feuchtigkeitsproblem
In einer Schwimmhalle
verdunstet ständig eine große Menge Wasser, wodurch sich die
Luftfeuchtigkeit auf ein unvertretbares Maß erhöht. Zu hohe
Luftfeuchtigkeit führt zu Schwitzwasserbildung an Fenstern
und Wänden. Fäulnis, Korrosion und Schimmelbildung sind die
Folgen. Die Bausubstanz wird zerstört. Für den Menschen ist
eine zu hohe Luftfeuchtigkeit unangenehm und belastet den
Kreislauf. Die sportliche Leistungsfähigkeit wird gemindert.
Die Verdunstung an der Wasseroberfläche ist nicht zu
vermeiden; eine effektive und korrekt dimensionierte
Luftentfeuchtungsanlage, eine solide Gebäudekonstruktion und
die richtige Wahl der Wasser- und Lufttemperatur tragen dazu
bei, die Verdunstung zu begrenzen und die Luftfeuchtigkeit
auf ein optimales Maß zu reduzieren - bei möglichst geringen
Betriebskosten.
Jeder Energieverlust kostet Geld und
belastet die Umwelt. Eine wirkungsvolle Wärmerückgewinnung
ist daher von enormer Wichtigkeit.
Die Lösung -
Luftentfeuchter
Grundsätzlich werden zwei Methoden
angewandt:
Lüftung mit Wärmerückgewinnung
Die
Lüftungsanlage soll die vorgegebene Temperatur und
Feuchtigkeit in der Schwimmhalle aufrecht erhalten. Da die
Außenluft in der Regel weniger Feuchtigkeit als die
Hallenluft enthält, kann die Begrenzung der Raumfeuchte
durch Austausch mit Außenluft sichergestellt werden. Zur
Senkung der Betriebskosten, ist eine effektive
Wärmerückgewinnung erforderlich, die der Fortluft Wärme
entzieht und an die Zuluft überträgt.
Luftentfeuchtung durch Kondensation des Wasserdampfes
Bei
diesem Prinzip wird feuchte Schwimmhallenluft angesaugt und
zunächst über den Verdampfer einer Kälteanlage geführt. Hier
wird sie bis unter ihren Taupunkt abgekühlt, wodurch
überschüssige Feuchtigkeit aus der Luft an der kalten
Verdampferoberfläche auskondensiert. Die so entfeuchtete
Luft wird anschließend im Kondensator wieder erwärmt und mit
geringerer Feuchte und höherer Temperatur dem Raum wieder
zugeführt. Das anfallende Kondensat wird in einen Abfluß
geleitet. Reine Kondensationsentfeuchter werden vorrangig in
Privat- oder Hotelschwimmhallen eingesetzt.
Die
Planung
Wenn die richtigen Betriebsbedingungen gewählt
werden, sind sowohl das Feuchtigkeitsproblem als auch die
Betriebskosten kontrollierbar. Um die Verdunstung in der
Schwimmhalle zu minimieren, muss die Lufttemperatur höher
als die Temperatur des Beckenwassers sein. Je größer der
Unterschied zwischen Luft- und Wassertemperatur, desto
geringer ist die Verdunstung. Die Wahl der Temperaturen wird
jedoch nicht nur nach technischen Kriterien getroffen,
sondern auch von dem Wohlbefinden des Menschen beeinflusst.
In der Praxis hat sich ein Temperaturunterschied von zwei
bis drei °C als optimal erwiesen, um Behaglichkeit mit einer
möglichst geringen Verdunstung zu verbinden. In einer
öffentlichen Schwimmhalle wird die Raumlufttemperatur
üblicherweise bei ca. 28-30°C , die Wassertemperatur
entsprechend bei 26-28°C liegen. Eine Luftfeuchtigkeit von
50-60%r.F. ist in der Regel ausreichend, um bei diesen
Temperaturen ein angenehmes Raumklima zu schaffen, und um
Feuchtigkeitsschäden an Bauteilen zu vermeiden. In
Therapiebädern hingegen kann die Wassertemperatur bei
35-37°C liegen. Da eine noch höhere Lufttemperatur für den
Menschen unerträglich wäre, wird hier die Lufttemperatur
unterhalb der Wassertemperatur gefahren. |
KS 80 T €
5.500,-- + mwst 24
KAUT-Luftentfeuchter
zur Wand- oder Bodenmontage
inkl. Heißgasabtauung für
niedrige Raumtemp.
Temperaturbereich 10 bis 36 °C
(bis 3°C optional)
Feuchtebereich 40 bis 100 % r.F.
Entfeuchtungsleistung (30 °C / 60
% r.F.) 78 kg/d
Luftmenge 900 m³/h
Schalldruckpegel in 1 m 50 dB(A)
Anschluss max.: 230V / 50 Hz /
1,8 kW / 8 A
Kältemittel R407C, Schutzart IPX4
BxTxH: 1495 x 326 x 770 in mm, Gewicht 75,5 kg
option Fuß-Montageset für KS
T-Serie € 220,-- + mwst
zur Bodenaufstellung für eine
Erhöhung von 200 mm
Aluminium, pulverbeschichtet,
Farbe RAL 9003
Höhe: 200 mm
Breite: 60 mm
Tiefe: 293 mm
inkl. Montagesatz und
einstellbaren Gummifüssen
option Fernbedienung für KS
-Serie € 220,-- + mwst
inkl. Display zur Fernverstellung
und -überwachung
für Luftfeuchte und -temperatur,
Alarme und
Serviceinformationen.
Zur Wandmontage mit schaltbarem
Verstellschutz.
Frequenz: 433 MHz
Schutzklasse: IP20
Max. Reichweite je nach
Gegebenheiten: 50 m
Maße BxHxT: 150 x 62 x 22 in mm
Optional - nicht im
Gesamtpreis enthalten:
4 1
Heizregister KS 80 €
350,-- + mwst
für Pumpenwarmwasser inkl.
Beschichtung
zur Nachrüstung inkl.
Montagesatz.
Stellventil 1/2" als Zubehör
notwendig.
Volumenstrom: 612 kg/h
Druckverlust: 83 kPa
Anschlüsse: 1/2" Flexschlauch
mit Überwurf
Heizleistung bei 28°C
Lufttemperatur:
70 °C Vorlauftemperatur: 5,2
kW
60 °C Vorlauftemperatur: 4,0
kW
50 °C Vorlauftemperatur: 2,7
kW
40 °C Vorlauftemperatur: 1,5
kW
Hinweis: Bauseitiger
Artikeleinbau notwendig !
5 1
Heizregister KS 80 € 360,--
+ mwst
für Pumpenwarmwasser inkl.
Beschichtung
zur Nachrüstung inkl.
Montagesatz.
Stellventil 1/2" als Zubehör
notwendig.
Volumenstrom: 612 kg/h
Druckverlust: 83 kPa
Anschlüsse: 1/2" Flexschlauch
mit Überwurf
Heizleistung bei 28°C
Lufttemperatur:
70 °C Vorlauftemperatur: 5,2
kW
60 °C Vorlauftemperatur: 4,0
kW
50 °C Vorlauftemperatur: 2,7
kW
40 °C Vorlauftemperatur: 1,5
kW
Hinweis: Bauseitiger
Artikeleinbau notwendig !
Elektro-Heizregister KS 80
€ 550,-- + mwst
5,0 kW wahlweise zum
230/400V-Anschluss
zur Nachrüstung inkl.
Montagesatz und
Sicherheitstemperaturbegrenzer,
Hutschienenklemmen lose
beiliegend.
Heizleistung: 5 kW
Stromaufnahme: 21,8 A (230 V)
max. Stromaufnahme: 29,3 A
(230 V)
max. Stromaufnahme: 10,9 A
(400 V)
Hinweis: Bauseitiger
Artikeleinbau notwendig !
6 1
Ext. Temperatur- und Feuchtefühler für KS -Serie
€ 120,-- + mwst
10 m, zur Raummontage
und alternativen Nutzung,
empfohlen bei der
Verwendung von Heizregistern,
Hinterwandausführungen
oder speziellen
Einbausituationen.
Gehäuse und Leitung 10 m,
weiß, Schutzart IPX7
inkl. Befestigungset
BxTxH: 35 x 25 x 55 in mm
|
Die Geräteauswahl
Zur Bestimmung der notwendigen
Gerätegröße ist zunächst die Verdunstungsmenge zu berechnen.
Sie hängt von verschiedenen Faktoren, wie z. B.
Wasseroberfläche Wasser- und Lufttemperatur,
Luftgeschwindigkeit und der Nutzungsart ab. Es gibt
verschiedene Faustregeln und Formeln für die Berechnungen.
Für private Schwimmhallen mit geringer Benutzung kann die
Verdunstungsmenge dem unten stehenden Diagramm entnommen
werden. In Abhängigkeit von der Raumtemperatur, der
gewünschten rel. Feuchte und der Wassertemperatur ist die
Verdunstungsmenge in kg pro Tag und m² Wasseroberfläche zu
entnehmen. Dieser Wert, multipliziert mit der Beckengröße
(m²), ergibt die erforderliche Mindestentfeuchtungsleistung.
Um einen Dauerlauf des Luftentfeuchters zu vermeiden, ist
ein Gerät größerer Leistung zu wählen. Das Ergebnis liegt
deutlich unter der Berechnung nach VDI; die Erfahrung hat
jedoch gezeigt, dass so ausgelegte Luftentfeuchter für
private Pools ausreichend bemessen sind. |
|
|
|
berechnung _entfeuchtung |
Berechnungsbeispiel
Raumtemperatur: 30°C
Wassertemperatur: 27°C
Luftfeuchtigkeit: 60% r.F.
Beckengröße: 32 m2
ergibt:
Verdunstungsmenge: 1,2 kg / Tag / m2
nötige
Entfeuchtungsleistung:1,2 kg / Tag / m2 x 32 m2 = 38,4 kg/Tag
daraus folgt:
Typ 3025 ist mit 30 kg / Tag nicht
ausreichend.
Es ist der Typ 5025 zu wählen (58 kg / Tag).
Berechnung nach VDI 2089
|
