unterschiedlichster Prozesse. Das Aggregat ist vielseitig einsetzbar und hat äußerst kompakte Abmessungen. Mit Tank und Pumpe ausgerüstet, sind die Geräte flexibel in direkter Umgebung der zu kühlenden Maschine aufstellbar. Alle Typen der SC-Baureihe können direkt und schnell ab Lager geliefert werden.
Alle unsere Kühlblocksysteme sind kompakte, werksseitig montierte Flüssigkeitskühlsätze, die für die unterschiedlichsten industriellen Anwendungen geeignet sind. Sollten die SC-Modelle für Ihre Anwendung nicht ausreichen, bieten wir auf Basis des Seriengeräts kostengünstige und reproduzierbare Anpassungen an.

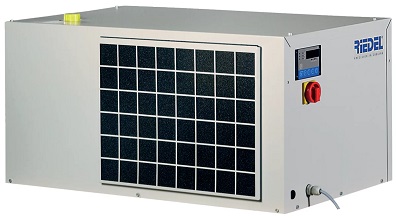

Riedel KoolingKühler Typ
SC 11
SC 21
SC 31
SC 51
SC 71
SC 101
SC 121
Nettokälteleistung *
1,7 kW
2,2 kW
3,9 kW
5,8 kW
7,6 kW
10,9 kW
13,3 kW
Pumpen-verlustleistung
0,6 kW
0,9 kW
1,1 kW
1,2 kW
Kältemittel
R134a
Kälteträgermedium **
Wasser
Umgebungs-temperatur
+ 15 bis + 45 °C
+ 15 bis+ 40 °C
+ 15 bis+ 45 °C
Kälteträgeraustritts-temperatur
+ 13 bis+ 25 °C
Sollwertkonstanz
±1 K
Kälteträger-umlaufmenge
0,2 m3/h
0,3 m3/h
0,5 m3/h
0,8 m3/h
1,2 m3/h
1,7 m3/h
2,1 m3/h
Freier Pumpendruck
3 bar
5 –6 bar
Tankinhalt
25 l
40 l
80 l
150 l
Kühlluftvolumenstrom
740 m3/h
2000 m3/h
3300 m3/h
2800 m3/h
5650 m3/h
5150 m3/h
Schalldruckpegel ***
44 dB(A)
54 dB(A)
63 dB(A)
61 dB(A)
Spannungsversorgung
1 Ph/ 230 V / 50 Hz
3 Ph/ 400 V / 50 Hz
Maximale Leistungsausnahme
1,7 kW
1,9 kW
2,6 kW
3,8 kW
4,6 kW
6,0 kW
7,5 kW
Leistungsaufnahme *
1,5 kW
1,7 kW
2,1 kW
2,9 kW
3,5 kW
4,6 kW
5,3 kW
Maximale Stromversorgung
8,0 A
9,8 A
5,2 A
8,0 A
9,0 A
11,5 A
14,5 A
Wasseranschlüsse
½" Rp
¾" Rp
1"Rp
Gewicht (netto)
56 kg
64 kg
105 kg
156 kg
159,5 kg
189 kg
193,5 kg
Abmessungen(Breite x Höhe x Tiefe)
475 x 390 x 780 mm
540 x 1.050 x 700 mm
620 x 1.230 x 880 mm
720 x 1.396 x 1.080 mm

sc11     1,7  kw + 15 C 230 V 0,2 m3/h  €  2.690,-- + mwst  24

sc21     2,2  kw + 15 C 230 V  0,3 m3/h €  2.890,-- + mwst

sc31     4  kw + 15 C 400 V 0,5 m3/h  €  3.290,-- + mwst

sc51    6  kw + 15 C 400 V 0,8 m3/h  €  4.490,-- + mwst

sc71   7,6  kw + 15 C 400 V 1,2 m3/h  €  5.490,-- + mwst

sc101   11  kw + 15 C 400 V 1,7 m3/h  €  6.590,-- + mwst

sc121   13  kw + 15 C 400 V 2,1 m3/h  €  7.690,-- + mwst

Beschreibung

Der Kaltwassersatz der SC-Baureihe ist die steckerfertige Universallösung für die präzise und wirtschaftliche Kühlung unterschiedlichster Prozesse. Das Aggregat ist vielseitig einsetzbar und hat äußerst kompakte Abmessungen. Mit Tank und Pumpe ausgerüstet, sind die Geräte flexibel in direkter Umgebung der zu kühlenden Maschine aufstellbar.

Alle unsere Kühlblocksysteme sind kompakte, werksseitig montierte Flüssigkeitskühlsätze, die für die unterschiedlichsten industriellen Anwendungen geeignet sind. Sollten die SC-Modelle für Ihre Anwendung nicht ausreichen, bieten wir auf Basis des Seriengeräts kostengünstige und reproduzierbare Anpassungen an.

Vollhermetischer Verdichter
Verdampfer als Platten-Wärmeübertrager
Thermostatisches Expansionsventil
Luftgekühlter Verflüssiger mit Axialventilator und Luftfiltermatte
Tank mit Schwimmerschalter, Füllstands-anzeige und Entleerungsanschluss
Kälteträgerpumpe
Mikroprozessor gesteuerte Reglereinheit mit digitaler Soll- und Istwertanzeige
Sammelstörmeldung
Für Trinkwasser oder Ethylenglykol-Trinkwasser-Gemische

Die hocheffiziente LRi Wärmepume wurde speziell für den Gebrauch in Verbindung mit einer Fußbodenheizung entwickelt bzw. für Anwendungen mit einer Anforderung an maximale Effizienz der Heizleistung. Die Einheiten sind optimiert für den Heizungsbetrieb. Sie produzieren Heisswassertemperaturen bis zu 58 °C und arbeiten optimal bis zu einer Umgebungstemperatur von -20 °C und tiefer. Die LRi Version hat die Funktion der Brauchwassererwärmung. Sie schalten ein externes Dreiwegeventil. Alle Modelle werden im Standard reversibel ausgeliefert und sind so auch für den Kühlbetrieb einsetzbar.


Ausführung


Die Kältemittelfüllung in den Geräten ist R410A.
Der Kältekreislauf ist mit primär auf dem internationalen Markt erhältlichen Komponenten ausgestattet und erfüllt somit die ISO 97/23. Jeder Kältekreislauf beinhaltet: Schauglas, Filtertrockner, elektronisches Expansionsventil, 4-Wege-Umschalt-Ventil, Rückschlagventil, Flüssigkeitssammler, Schrader-Ventile für Wartung und zur Kontrolle, Drucksicherheits-Einrichtung (nach PED Vorschriften)
Alle LRi Geräte sind mit folgendem im Standard ausgerüstet : Hauptschalter, Thermokontakte (als Schutz für Pumpen und Ventilatoren), Sicherung für Verdichter, Motorschutzschalter, Verdichterschütze, Ventilatorenschütze, Pumpenschütze. Die Hauptplatine ist mit potentialfreien Kontakten für eine externe Freigabe, Sommer- und Winterumschaltung (nur Wärmepumpen) und Sammelalarmmeldung ausgestattet.
Die Verdichter befinden sich in einem schalldichten Gehäuse und sind vom Luftstrom getrennt, was die Schallemission reduziert.
Die Kurbelwannenheizung ist im Stand-By immer geschaltet. Die Inspektion erfolgt über die Front-Paneele und ermöglicht auch die Wartung im Betrieb des Gerätes.
Der integrierte Hydraulikkit enthält: Hocheffizienzpumpe bürstenlos mit variabler Drehzahl, Expansionsgefäß, Strömungswächter, Entlüftungsventil, Sicherheitsventil (6bar), Manometer.


Lieferumfang


• Strömungswächter,
• drehzahlgeregelte AC-Ventilatoren,
• Frostschutzheizung Verdampfer,
• Hoch-und Niederdruckmanometer,
• Einzelpumpe mit Inverter

Daten nach UN EN 145111)

Leistungstabellen R410A

Modell LRi 08 10 12 14 16

ηs,h2) % 150,2 166,6 169,4 157,4 159,8



Luftgekühlte Kaltwassersätze für Außenaufstellung mit Umwälzpumpe mit Vorratstank
Leistungsbereich 5-17 kW

Erhältliches Zubehör, lose beigelegt

Ciat nicht mehr lieferbar

Nachfolger  Ereba Access 17T 1   10.10 Flexible Anschluss Kit ( 1 " for 8T - 12T - 1

15T ; 1" 1/4 for 17 up to 40 ) (obligatorisch) 10.20 Schwingungsdämpfer (obligatorisch) 1

10.30 Siebfilter – Ventilsatz

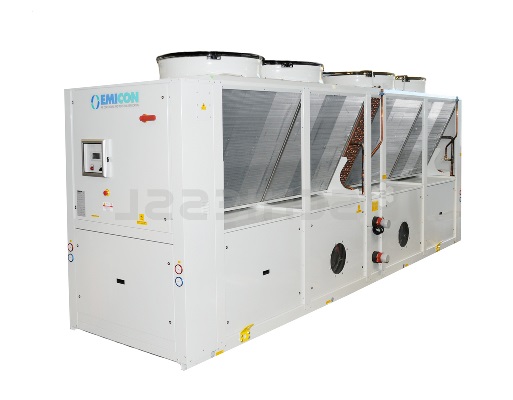

Emicon Kaltwassersatz

RAE 191 Kc 400V  18 kw   €   9.990,-- + mwst 21-7

RAE 251 Kc 400V  25 kw   €   9.290,-- + mwst

RAE 301 Kc 400V  31 kw   €  11.290,-- + mwst

RAE 401 Kc 400V  39 kw   €  12.390,-- + mwst

RAE 501 Kc 400V  51 kw   €  14.290,-- + mwst

RAE 601 Kc 400V  57 kw   €  15.390,-- + mwst

RAE 1101 Kc 400V  110 kw   € 26.390,-- + mwst























emicon

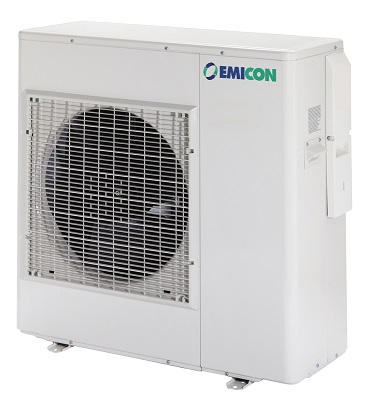

Serie LRi mit DC Inverter Heizen und Kühlen ohne Tank

LRi 08 HE/LX/RV    4,5 kw + 7 C 230 V   €  7.390,-- + mwst  23

LRi 10 HE/LX/RV    5,5 kw + 7 C 230 V   €  8.490,-- + mwst

LRi 14 HE/LX/RV    5,9 kw + 7 C 230 V   €  8.990,-- + mwst

LRi 12 HE/LX/RV    8,5 kw + 7 C 230 V   €  9.990,-- + mwst

Beschreibung

Die hocheffiziente LRi Wärmepume wurde speziell für den Gebrauch in Verbindung mit einer Fußbodenheizung entwickelt bzw. für Anwendungen mit einer Anforderung an maximale Effizienz der Heizleistung. Die Einheiten sind optimiert für den Heizungsbetrieb. Sie produzieren Heisswassertemperaturen bis zu 58 °C und arbeiten optimal bis zu einer Umgebungstemperatur von -20 °C und tiefer. Die LRi Version hat die Funktion der Brauchwassererwärmung. Sie schalten ein externes Dreiwegeventil. Alle Modelle werden im Standard reversibel ausgeliefert und sind so auch für den Kühlbetrieb einsetzbar.


Ausführung


Die Kältemittelfüllung in den Geräten ist R410A.
Der Kältekreislauf ist mit primär auf dem internationalen Markt erhältlichen Komponenten ausgestattet und erfüllt somit die ISO 97/23. Jeder Kältekreislauf beinhaltet: Schauglas, Filtertrockner, elektronisches Expansionsventil, 4-Wege-Umschalt-Ventil, Rückschlagventil, Flüssigkeitssammler, Schrader-Ventile für Wartung und zur Kontrolle, Drucksicherheits-Einrichtung (nach PED Vorschriften)
Alle LRi Geräte sind mit folgendem im Standard ausgerüstet : Hauptschalter, Thermokontakte (als Schutz für Pumpen und Ventilatoren), Sicherung für Verdichter, Motorschutzschalter, Verdichterschütze, Ventilatorenschütze, Pumpenschütze. Die Hauptplatine ist mit potentialfreien Kontakten für eine externe Freigabe, Sommer- und Winterumschaltung (nur Wärmepumpen) und Sammelalarmmeldung ausgestattet.
Die Verdichter befinden sich in einem schalldichten Gehäuse und sind vom Luftstrom getrennt, was die Schallemission reduziert.
Die Kurbelwannenheizung ist im Stand-By immer geschaltet. Die Inspektion erfolgt über die Front-Paneele und ermöglicht auch die Wartung im Betrieb des Gerätes.
Der integrierte Hydraulikkit enthält: Hocheffizienzpumpe bürstenlos mit variabler Drehzahl, Expansionsgefäß, Strömungswächter, Entlüftungsventil, Sicherheitsventil (6bar), Manometer.


Lieferumfang


• Strömungswächter,
• drehzahlgeregelte AC-Ventilatoren,
• Frostschutzheizung Verdampfer,
• Hoch-und Niederdruckmanometer,
• Einzelpumpe mit Inverter

Daten nach UN EN 145111)

Leistungstabellen R410A

Serie LRi mit DC Inverter

Modell LRi 08 10 12 14 16

Heizleistung1) kW 3,5-8,0 4,7-10,0 4,7-12,1 5,5-13,8 7,1-15,2

Gesamtleistungsaufnahme1) kW 1,80 2,20 2,80 3,20 3,4

Energieklasse bei Niedertemperatur2) A++ A++ A++ A++ A++

SCOP2) kWh/kWh 3,83 4,24 4,31 4,01 4,07

ηs,h2) % 150,2 166,6 169,4 157,4 159,8

Kälteleistung3) kW 2,9-6,1 3,3-7,6 3,3-8,5 5,3-11,5 6,3-14,5

Gesamtleistungsaufnahme3) kW 2,1 2,4 2,7 3,7 4,5

SEER3) 3,61 4,63 4,73 4,51 4,77

Versorgungsspannung V/Ph/Hz 230/1/50 400/3+N/50

Anlaufstrom Standard Gerät A 21,2 22,4 26,9 32,8 11,5

Max. Betriebsstrom A 13,7 14,5 17,4 21,4 7,7

Ventilatoren St. 1 1 1 2 2

Verdichter/Kältekreise St./St. 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1

Kältemittel/glob. Treibhauspotential R410A/2088 R410A/2088 R410A/2088 R410A/2088 R410A/2088

Kältemittelfüllung kg 1,9 3,8 3,8 4,74 5,00

CO2 Äquivalent t 4,0 7,9 7,9 9,9 10,4

Nominale Wassermenge l/h 1380 1720 2080 2370 2620

Schallleistungspegel4) heizen/kühlen dB(A) 62/62 63/63 63/63 65/65 66/66

Schalldruckpegel5) heizen/kühlen dB(A) 31/31 32/32 32/32 34/34 35/35

Statische Druck Zirkulationspumpe kPa 35,5 39,4 34,2 63,4 52,9

Tiefe mm 380 465 465 455 455

Breite mm 925 1047 1047 1060 1060

Höhe mm 785 913 913 1405 1405

Gewicht kg 63,4 95,5 95,5 115,5 126,3

EDV-Nr.

Wärmepumpe mit Strömungswächter,

drehzahlgeregelte Ventilatoren, Frostschutzheizung

Verdampfer, Hoch-und Niederdruckmanometer,

Einzelpumpe mit Inverter,

775.6020 775.6021 775.6022 775.6023
