   zurück Kühlmöbel

.Milchkühlung von Westfalia





 Westfalia Platin und Brilliant Milchkühltanks

je nach Ausführung 885 bis 30 000 l Fassungsvermögen.
Individuell wählbare Kühl- und Reinigungsprogramme.
Durch Füllstandsensoren gesteuerte, stufenweise Kühlung.
Permanentes Rühren der Milch während des Kühlens, sporadisches Rühren der gelagerten Milch. Überwachung aller Kühl- und Reinigungsprozesse.                                                          History-Funktion zeigt Kühl- und Reinigungsverlauf an.
Reinigungsautomatik.
Optimale Isolierung  Kälteaggregate

Modelle mit Kühlleistungen zwischen 3.000 und 24.000 Watt/h* für alle Ansprüche.
Flexible Montagemöglichkeiten: Installation an den Tank, die Wanne oder extern auf einen Fundamentsockel.
Platzsparende Wandmontage möglich (bis zu einer Stärke von 7.500 Watt/h*).
Vorbereitet für den Anschluss einer Wärmerückgewinnungsanlage - dadurch Einsparung von Montagekosten vor Ort (bei Modellen ab 3.000 Watt/h*).

Tauchkühler Etscheid Preise  frei Haus Deutschland   gegen  Vorkasse

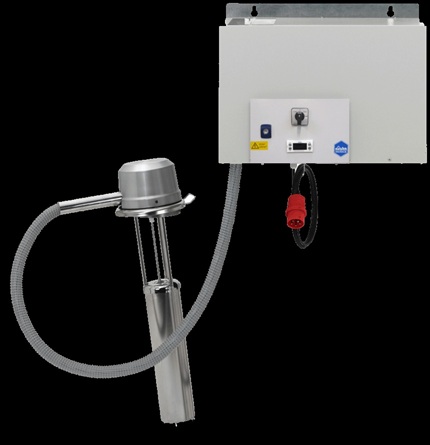

Tauchkühler, Modell TZ

Der ETSCHEID-Schnelltauchkühler ist das ideale Gerät für kleinere Milcherzeuger. Er ist 10tausendfach bewährt, zukunftssicher und arbeitet äußerst wirtschaftlich. Das Schonrührwerk ist vorbildlich. Der Rührerflügel hebt die Milch schonend und ohne Strudelbildung von innen über den Kühlkörper, Leitbleche sind nicht erforderlich. Der Temperaturfühler liegt tief innen, wodurch exakt und direkt gesteuert und eine Beschädigung des Fühlers beim Eintauchen des Tauchkühler vermieden wird. Die Milch wird schon in kleinsten Mengen einwandfrei gekühlt: Ohne Buttern, ohne Aufschäumen und ohne Fettveränderung. Durch die Rührerkupplung lässt sich die Rührerachse ohne Werkzeug mit einem Griff herausnehmen. Dies ermöglicht eine einfache und zuverlässige Reinigung.

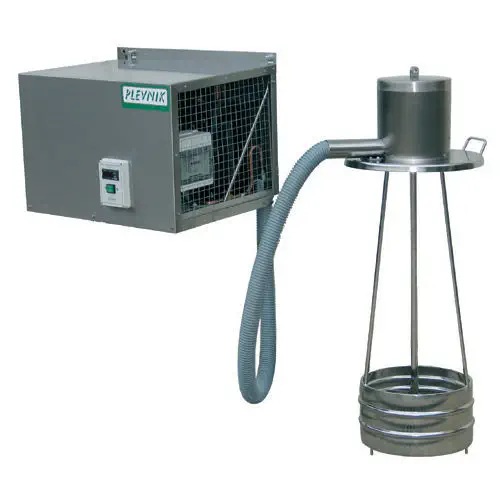

Auf Wunsch können Tauchkühler auch mit Ringverdampfer (Typ TZR) geliefert werden (empfohlen ab BI 250). Auch bei langsam laufendem Rührwerk wird in großen Behältern eine sehr gute Durchmischung erreicht. Alle Tauchkühler werden anschlussfertig geliefert und sind durch Wahlschalter äußerst einfach zu bedienen.

Typ Eintauchtiefe Leistung netto 24 brutto
TZ 03    520 mm ET 0,25-0,33 kw 230V € 3.190,--  + mwst
TZ 03    745 mm ET 0,25-0,33 kw 230V € 3.290,--  + mwst
TZ 03    945 mm ET 0,25-0,33 kw 230V € 3.480,--  + mwst
TZ   1    525 mm ET 0,7-1,0 kw   230V € 3.660,--  + mwst
TZ   1    745 mm ET 0,7-1,0 kw   230V € 3.6900,--  + mwst
TZ 13   745 mm ET 0,9-1,2 kw  400V € 3.799,--  + mwst
TZ 13   945 mm ET 0,9-1,2 kw  400V € 3.759,--  + mwst
TZ 20-1 745 mm ET 1,1-1,5 kw  230V € 4.490,--  + mwst
TZ 20-1 945 mm ET 1,1-1,5 kw  230V € 4.490,--  + mwst
TZ 20-3 745 mm ET 1,1-1,5 kw  400V € 4.099,--  + mwst
TZR 1   745 mm ET 0,7-1,0 kw 230V € 4.060,--  + mwst
TZR 13  745 mm ET 0,9-1,2 kw 400V € 4.199,--  + mwst
TZR 20-1  745 mm ET 1,5 kw 230V € 4.890,--  + mwst
TZR 20-3 745 mm ET 1,5 kw 400V € 4.680,--  + mwst
TZR 33  745 mm ET 1,5 kw 400V  5150+fr 22 € 5.190,--  + mwst
TZR 33  845 mm ET 1,5 kw 400V € 5.290,--  + mwst
TZR 33  945 mm ET 1,5 kw 400V € 5.390,--  + mwst
Tauchkühler TZ

Mehrpreis Konsole  € 145,--

Mehrpreis Haube klein  € 185,--

   + mwst

 + mwst





 Liste 2016

1 Hofbehälter BI 565 201 018 2.300,00 €

1 Deckel  mit Öffnung 400 mm mit Edelstahl-Stechdeckel und Öffnung 180mm mit PVC Stechdeckel 209 039  610,00 €

Scheibenventil zusätzlich nw 40 € 195,--

1 Tauchkühler TZR 33, Eintauchtiefe ET 745 mm

Leistung 1,5 kW / 2,0 PS Betriebsspannung 3 x 400 V/N/PE-50 Hz 600  3855

Edelstahlhaube für Kälteaggregat, Größe 2, zweiteilig 180

Wandkonsole für Kälteaggregat, Größe 2 115

Karre für Traktor mit Zugmaul   € 1560,--

    JetCool

Die Lösung für Betriebe mit engen Zufahrten!

Transportkarren und Transportwagen

Als Ergänzung zu unseren Hofbehältern liefern wir Transportmöglichkeiten in verschiedenen Größen und Ausführungen.

Transportkarren
Modell Breite
K 60/85 740
K 100 870
K 150 870
K 190 960
K 250 1085

Transportwagen
Modell Breite
W 250/440 740
WH 250/440 870
W 565 870
H : höhenverstellbar



Wenn der Milchsammelwagen keinen Zugang zum Hof hat, bringen Sie die Milch in einem isolierten Behälter an die Strasse  – vorgekühlt mit dem Jet Cool Tauchkühler.

Die Merkmale:

Milchbehälter von 100 bis 850 l
Jet Cool Tauchkühler von 1 bis 2 PS

Die Vorteile im Überblick:

Der Ringverdampfer kühlt die Milch schnell und schonend.
Leicht zu säubern, da der Deckel komplett öffnet.
Langlebig, vollständig aus Edelstahl.
Leicht zu handhaben, durch den Milcheinlass und die Öffnung für den Tauchkühler im Deckel.
Flexibel und mobil: Der Milchbehälter kann sowohl von Hand wie auch mit dem Traktor bewegt werden.
Option: Milchbehälter mit oder ohne Sumpf.

Plattentauscher

Leistungsstarke Vor- und Direktkühlung!


Ein leistungsstarkes Vorkühlsystem spart Energie, und entlastet den Kondensator.  Ein wichtiger wirtschaftlicher Faktor!

Die Plattenkühler T-13* und T-20* sind komplett aus Edelstahl und werden Kundenindivduell ausgelegt. Sie sind in einer Vielzahl erhältlich.

Die Vorteile im Überblick:

  • Robust, leicht zu reinigen – aus Edelstahl
  • Die Platten sind aus 316-TI Edelstahl (chlor- und druckbeständig), die Rahmen aus 304 Edelstahl, mit # 4 geschliffen
  • Langlebige Schnappdichtungen erleichtern Zusammenbau und Demontage.
  • Kundenindividuell: Wir legen die Anlage speziell für Sie aus. Angepasst an das Reinigungssystem mit geringem Rückdruck für hochwertige Milch.
  • Spart Energiekosten: das Zwischengitter  kühlt die Milch schnell herunter auf eine Temperatur, die im Bereich von 0,55° und 1,11° C zur Glykol- oder Brunnenwassertemperatur liegt. Dies stellt eine optimal Nutzung von des Brunnenwassers sicher.
  • Entspricht den US Reinigungs Normen (3-A standards).

Leistungsstake Vorkühlung!


Ein leistungsstarkes Vorkühlsystem spart Energie, und entlastet den Kondensator.  Ein wichtiger wirtschaftlicher Faktor!

Die Plattenkühler T-4 und T-8 sind komplett aus Edelstahl und in 7 verschiedenen Ausführungen verfügbar.

Die Vorteile im Überblick:

Universeller Einbau – kann sowohl an der Wand wie auch auf dem Boden angebracht werden und passt so in jede Milchkammer.
Robust, leicht zu reinigen – aus Edelstahl
Die Platten sind aus 316-TI Edelstahl (chlor- und druckbeständig), die Rahmen aus 304 Edelstahl, mit # 4 geschliffen
Langlebige Schnappdichtungen erleichtern Zusammenbau und Demontage.
Kundenindividuell: Wir legen die Anlage speziell für Sie aus. Die beste Lösung für eine effiziente Kühlung und Reinigung!
Entspricht den US Reinigungs Normen (3-A standards).

Technische Daten:

7 Ausführungen von 364 l bis 1.273 l pro Stunde stehen zur Verfügung:

  • T4-21 Platten mit einfachem Durchfluss 364 l pro Stunde
  • T4-31 Platten mit einfachem Durchfluss 455 l pro Stunde
  • T4-51 Platten (doppelter Durchfluss) 681 l pro Stunde
  • T4-61 Platten dual pass 820 l pro Stunde
  • T8-45 Platten dual pass 1.000 l pro Stunde
  • T8-61 Platten dual pass 1.135 l pro Stunde
  • T8-81 Platten dual pass 1.273 l pro Stunde



GEA WestfaliaSurge GmbH
Siemensstraße 25-27, D-59199 Bönen
Tel.: +49 2383-9370 | Fax: +49 2383-93-7163

lister.de

muel.com

lelycenter.de

delaval.de

Der ETSCHEID-Schnelltauchkühler TZ ist der ideale Milchkühler für kleinere Milcherzeuger.
Er ist 10tausendfach bewährt, zukunftssicher und arbeitet äußerst wirtschaftlich. Das
Schonrührwerk (Abb. Unten) ist Kühlleistung der ETSCHEID. Der Rührerflügel hebt die Milch schonend und ohne Strudelbildung von innen über den Kühlkörper. Leitbleche sind nicht erforderlich. Der Temperaturfühler liegt tief innen. Dadurch wird exakt und direkt gesteuert und eine Beschädigung des Fühlers beim Eintauchen des Tauchkühlers vermieden. Die Milch wird schon in kleinsten Mengen einwandfrei gekühlt: ohne Buttern, ohne Aufschäumen und ohne Fettveränderung. Durch die Rührerkupplung läßt sich die
Rührerachse ohne Werkzeug mit einem Griff herausnehmen: der Kühlkörper kann leicht und
zuverlässig gereinigt werden. Auf Wunsch können Tauachkühler auch mit Ringverdampfer, TYP TZR geliefert werden (Tauchkühler TZR mit Hofbehälter 250). Auch bei langsam laufendem Rührwerk wird in großen Behältern eine sehr gute Durchmischung erreicht. Alle Tauchkühler werden anschlußfertig geliefert und sind durch Wahlschalter äußerst einfach zu
bedienen. Schonrührwerk 1. Kühlkörper aus Chromnickelstahl 2. Hohlkörper ,von Kältemittel durchstörmt. 3. Einschnürung, ermöglicht geringe Umfangsgeschwindigkeit
des Rührerflügels, erhöht die Kühlleitung und ist problemlos zu reinigen. Auch die
Einschnürung ist als Hohlköper ausgebildet und wird vom Kältemittel durchströmt.
4. Seitliche Anordnung des Rührwerks, vermeidet Studelbildung. 5. Rührerflügel, bewegt die Milch gleichmäßig und schonend. Keine Leitflügel und kein Schlagen der Milch.
6. Exakte Führung des Rührers verhindert Vibration, schont die Milch und vermeidet Butterungserscheinungen. Die Milch wird nicht zur Zentrierung des Rührers benutzt.





Occasionen bei Griesser-Kältetechnik in der Schweiz  +41 52 305 44 00



Angebotsliste https://www.griesser-kaeltetechnik.ch/
detail 50 Hofbehälter 200 - 800 Lt. Röscher Diverse Hofbehälter und Lagerbehälter isoliert und unisoliert, mit oder ohne Auslauf. Mit Hauptdeckel und Einfüll-Öffnung. OccasionBild
detail 115 MKC O-300 1250 Lt. Mueller fahrbare Milchkühlanlage, geschlossener Tank mit Reinigungspumpe. halbhermetischem Verdichter. neuer Einachs-Anhänger, Vorführbereit. OccasionBild
detail 170 Kühltank 2950 Lt. Mueller Milchkühltank mit zwei aufgebauten Kühlaggregaten und vollautomatischem Reinigungsautomat. Steckerfertig. Hohe Betriebssicherheit, da zwei unabhängige Kühlsysteme. OccasionBild
detail 190 Hofbehälter 320 Lt. ALFA Hofbehälter, isoliert, mit Auslauf und Hauptdeckel sowie Zargendeckel. Aufgebaut auf Transportanhänger für Auto oder Traktorzug. OccasionBild
detail 220 Kühlwannen 300 - 1800 Lt. RØ-KA Diverse Kühlwanne in eckiger Ausführung, isoliert und mit Auslauf auf der schmalen oder langen Seite. Mit Hauptdeckel und Einfüll-Öffnung. Geeignet für kleine Milchzimmer oder schmale Türen. OccasionBild
detail 240 MKC KT2000 2000 Lt. GEA fahrbare Milchkühlanlage, geschlossener Tank mit Reinigungspumpe. Scroll- Verdichter. Tandem-Auto-Anhänger. OccasionBild
detail 250 Kühlwannen 330 Lt. ALFA fahrbare Milchkühlanlage auf Rollen, offene Kühlwanne zur Handreinigung. Kühlmaschine und Steuerung angebaut, Steckerfertig. OccasionBild
detail 270 Kühlwanne 330 Lt. RØ-KA Milchkühlanlage, offene Kühlwanne zur Handreinigung. Kühlmaschine und Steuerung angebaut, Steckerfertig. OccasionBild
detail 290 MKC O-500 2050 Lt. Mueller fahrbare Milchkühlanlage, geschlossener Tank mit Reinigungspumpe. Scroll-Verdichter. neuer Einachs-Anhänger, Vorführbereit. OccasionBild
detail 300 Kühltank 1680 Lt. Frigomilk Milchtank mit separatem Kühlaggregat und vollautomatischem Reinigungsautomat. Reinigungsmitteldosierung mit Dosierbecher. OccasionBild
detail 330 Kühlmöbel 450 Lt. Griesser Universal-Kühlmöbel zur Lagerung von Getränken, Obst, Tier-Kadaver oder sonstigem. Mit aufgebautem Kühlaggregat und Steuerung mit digitaler Temperaturanzeige. Abmessungen Aussen: Breite 100cm, Tiefe 55cm, Höhe ohne Aggregat 110cm OccasionBild
detail 340 Milchtank 3500 Lt. ALFA-LAVAL Lagertank für Milch, Schotte oder dergleichen. Mit integriertem Kühlaggregat mit zwei Kompressoren. Kühlaggregat ist schon älter und ein Kompressor defekt, deshalb eher zum lagern geeignet. OccasionBild
detail 350 Kühltank 1580 Lt. Frigomilk Ausstellungs-Milchtank mit angebautem Kühlaggregat und vollautomatischem Reinigungsautomat. Reinigungsmitteldosierung mit Dosierpumpen. Steckerfertig. OccasionBild
detail 360 MKC KW600 650 Lt. RØKA Fahrbare Milchkühlanlage, offene Kühlwanne zur Handreinigung. Kühlmaschine und Steuerung angebaut, Steckerfertig. Aufgebaut auf Fahrgestellt für Traktorzug. OccasionBild
detail 370 Kühltank 2100 Lt. RØKA Milchkühltank mit separatem Kühlaggregat und separater Reinigung für Wandmontage. Mit Tank-Leiter und Umspühlstutzen am Auslauf. OccasionBild
detail 380 Kühltank 1890 Lt. RØKA Fahrbare Milchkühlanlage, geschlossener Tank mit halbautomatischer Reinigung. Kühlmaschine und Steuerung angebaut. Steckerfertig. Aufgebaut auf Fahrgestell und Akkuschlepper für den Transport rund um den Hof. OccasionBild
detail 390 Kühlwanne 530 Lt. RØKA Fahrbare Milchkühlanlage, offene Kühlwanne zur Handreinigung. Kühlmaschine und Steuerung angebaut, Steckerfertig. Aufgebaut auf Fahrgestell für den Transport rund um den Hof OccasionBild
detail 400 Kühlwanne 1000 Lt. RØKA Fahrbare Milchkühlanlage, offene Kühlwanne zur Handreinigung. Kühlmaschine und Steuerung angebaut, Steckerfertig. Aufgebaut auf Fahrgestell für den Transport rund um den Hof OccasionBild
detail 410 Kühltank 800 Lt. Griesser Fahrbare Milchkühlanlage, geschlossener Tank mit Reinigungspumpe. Halbhermetische, robuste Kühlmaschine, sowie Steuerung angebaut, Steckerfertig. Aufgebaut auf Anhänger für Autozug. Vorführbereit. OccasionBild
detail 420 Kühltank 880 Lt. Griesser Fahrbare Milchkühlanlage, geschlossener Tank mit Reinigungspumpe. Halbhermetische, robuste Kühlmaschine, sowie Steuerung angebaut, Steckerfertig. Aufgebaut auf Anhänger für Autozug. Vorführbereit.



RHM

Reinigungsautomat RHM
* einfache und sichere Bedienung über Folientastatur
* digitaler Thermostat mit Temperaturanzeige
* Reinigungsprogramm mit 3 Waschgängen
* Vorwaschgang mit Mischwasser (einstellbar bis zu 5mal)
* Hauptwaschgang mit Warmwasser, wahlweise
alkalisch/sauer, automat. Waschmitteldosierung
* Nachspülgang mit Kaltwasser (einstellbar bis zu 5mal)
* großer Wasserbehälter (40l. 90l. bzw. 160 l)
* Heizleistung von 3 bis 24 kW
* alle wichtigen Parameter und Zeiten einstellbar
* Serviceintervalle einstellbar, z.B.Zitzengummiwechsel
* inkl. Ablaßventil

Artikelnummer
40 l 90 l 160 l  Modelle
kW EDK EDM EDG Preis €
6 650 106 2.835,00
6 650 216 3.530,00
6 650 221 3.740,00
9 bis 12 650 107 3.170,00
9 bis 12 650 217 3.520,00
9 bis 12 650 222 3.850,00
15 650 108 3.235,00
15 650 218 3.570,00
15 650 223 3.920,00
18 650 109 3.290,00
18 650 219 3.630,00
18 650 224 4.020,00
24 650 110 3.350,00
24 650 220 3.750,00
24 650 225 4.250,00



1 Hofbehälter Typ BI / BIW
2 Tauchkühler TZ / TZR
3 Milchkühlwannen
Typ KW / KWU / KWE / KWN
4 Tankreinigung Typ AWE / AWE TT / AWE-2
5 Milchkühltank Typ RT
6 Milchkühltank Typ KT
7 Milchkühltank Typ Think Tank
8 Silotank Typ ST
9 Wärmerückgewinnung
10 Lebensmittelverarbeitung
Typ KB / WP / WPD / KBB / KMP
11 Melkstandreinigung RHM / KWR

Milchkühlung von Etscheid   Milchkühltank  Milchkühltanks

Roboter Milchkühlung  Think Tank - Die intelligente Kühlung  Die spezielle Form des Verdampferbodens in Verbindung mit einer neuartigen Steuerung der Kühlmaschine macht es möglich sehr kleine Milchmengen ohne die Gefahr der Kondenswasser- oder Eisbildung zu kühlen.
Der Verdampfer besteht aus zwei unabhängigen Teilen, die jeweils an einen Kompressor angeschlossen sind. Der innere Verdampferboden kann sogar eingeschaltet werden ohne dass sich Milch im Tank befindet.
Die intelligente Kühlung verhindert das Anfrieren der Milch! Die Temperatur im Verdampfer wird gemessen, und bevor sich Eis bilden kann, wird der Kompressor abgeschaltet. Der zweite Verdampfer / Kompressor wird automatisch eingeschaltet, wenn genügend Milch im Tank ist.
Der ETSCHEID THINK TANK ist die beste Wahl als Einzellösung oder als Puffertank. Er ist ebenfalls die bessere Lösung im Vergleich zur Eiswasserkühlung und zur Intervallkühlung.


Der Thinking Tank - Milchkühlung für Melkrobotersysteme


Der Think Tank hat einen Verdampfer, der in mehrere Teile untergliedert ist.

  • keine Kondenswasserbildung
  • keine Eisbildung
  • niedrige Energiekosten
  • Kühlung von kleinen Milchmengen
  • sichert die Milchqualität
  • kein Puffertank erforderlich
  • kein Vorkühler erforderlich
  • Option: Puffertank als Think Tank


KOMPAKTSTURZKÜHLER


Installation direkt beim Roboter:
  • nur kalte Milch in der Druckleitung
  • Sturzkühlung von 35° auf 4-6°C
  • kein Puffertank erforderlich
  • nur eine Milchpumpe im System
  • automatische Reinigung durch den Roboter


1   Kaltwassererzeuger und Eisbanktank
2   Pumpe für Kaltwasser
3   Rohrkühler, koaxialer Wärmetauscher,
automatische Reinigung durch den Roboter

Milch-Temperatur Verlauf, getestet an einem 9000 l Milchtank  Kühltank
for a 3 box Robotic-Milking-System in Dänemark









Hofbehälter Modell BI
mit Tauchkühler Modell TZ



Hofbehälter Modell BI
mit Tauchkühler Modell TZR

abstand_5_5.gif (814 Byte) GM ETSCHEID-Hofbehälter und -Schnelltauchkühler

Die formschönen GM ETSCHEID-Hofbehälter sind doppelwandig, komplett aus Chromnickelstahl,  Sie haben keine Verstärkungsringe und sind daher leicht zu reinigen.

Der GM ETSCHEID-Schnelltauchkühler ist das ideale Gerät für kleinere Milcherzeuger. Er ist 10tausendfach bewährt, zukunftssicher und arbeitet äußerst wirtschaftlich.
Die Milch wird schon in kleinsten Mengen einwandfrei gekühlt.
Das Schonrührwerk ist vorbildlich.


Kühlleistung der GM ETSCHEID-Schnelltauchkühler
und -Ringverdampfer

Typ Durch-
schnitts-
leistung
Kompressor-
Nennleistung
Spannung Milch-
menge
Schnell-
tauch-
kühler
Ring-
ver-
dampfer
Watt [kW] (PS) [V] [Liter]
TZ 03   1.100 0,25 (0,33) 1 x 230 30
TZ 1 TZR 1 1.460 0,75 (1,00) 1 x 230 40
TZ 13 TZR 13 2.650 0,90 (1,20) 3 x 400 70
TZ 20-1 TZR 20-1 3.850 1,10 1,50) 1 x 230 105
TZ 20-3 TZR 20-3 3.850 1,10 (1,50) 3 x 400 105
TZ 33 TZR 33 4.540 1,50 (2,00) 3 x 400 125
* Die angegebene Milchmenge wird von 35ºC auf 8 ºC in ca. 45 Minuten bzw.
auf 4ºC in ca. 60 Minuten bei einer Umgebungstemperatur von 25ºC gekühlt.
Eintauchtiefe 745 mm. Sondereintauchtiefen 520, 610, 845 und 945mm.
Alle Modelle sind mit verschiedenen Systemen zur Wärmerückgewinnung lieferbar

Inhalt und Abmessungen von Hofbehältern  max 750 ltr

  Durchmesser Höhe
Typ ohne Griffe
[mm]
mit Griffen
[mm]

[mm]
BI   60 445 585 585
BI   85 445 585 800
BI 100 580 720 610
BI 150 580 720 825
BI 190 665 805 835
BI 250 785 925 810
BI 315 875 1015 810
BI 440 1035 1175 810
BI 565 1165 1305 810
BI 750 1165 1305 1010


Die Milchkühltankserie von GM ETSCHEID, wirtschaftlich und ökologisch


Milchkühltank Modell RT
Milchkühltank Modell KT



wirkungsvoll durch:

  • Kältemittelzwangsführung
  • optimale Tankform mit ebenem
    Boden für frühes Kühlen
  • einfache und moderne Bedienung

wirtschaftlich durch:

  • Direktverdampfung mit
    Zwangsführung
  • geteilte und zuschaltbare
    Verdampferböden
  • mehrere Kühlkreisläufe
  • geringe Energie- und Wasserkosten

umweltfreundlich durch:

  • sehr geringen Wasserbedarf
  • geringe Energiekosten

ansprechend durch:

  • pflegeleichtes Design
  • kompakte Bauweise

Technische Daten RT / KT

  Nenn-
inhalt
Länge
L
Breite B
Durch-
messer D
Höhe
H
  Wasser-
menge pro
Spülgang

Typ

[l] [cm] [cm] [cm] Rührer
Anzahl
[l]
RT 700   116,5 100,0 1 7,0
  860   128,5 100,0 1 7,5
  1.080   143,0 100,0 1 8,0
  1.280   156,5 100,0 1 8,5
  1.680   181,0 100,0 1 9,0
  2.000   181,0 113,0 1 9,0
  2.400   181,0 132,0 1 9,5
  2.750   207,0 113,0 1 10,0
  3.400   207,0 135,0 1 10,5
KT 1.650 232,0 128,0 106,0 1 9,0
  2.200 289,0 128,0 106,0 1 9,5
  2.700 267,0 148,0 121,0 1 10,0
  3.100 299,0 148,0 121,0 1 10,5
  3.600 339,0 148,0 121,0 2 12,0
  4.300 314,0 168,0 136,0 2 17,0
  5.000 359,0 168,0 136,0 2 18,5
  5.750 399,0 168,0 136,0 2 24,0
  6.700 325,0 210,0 168,0 2 24,0
  7.800 374,0 210,0 168,0 2 24,0
  9.000 417,0 210,0 168,0 2 25,0
  9.600 444,0 250,0 199,0 2 27,0
  10.800 362,0 250,0 199,0 2 29,0
  13.000 422,0 250,0 199,0 2 30,0
  14.300 444,0 250,0 199,0 2 31,0
  17.500 544,0 250,0 199,9 2 32,0
  20.000 626,0 250,0 199,0 2 33,0







GM ETSCHEID Milchkühlwannen

   Milchkühlwanne Modell KW

Milchkühlwanne Modell KWU


Die Sonderbauform KWN (ohne Abbildung) ist speziell für den mobilen Einsatz gedacht. Wanne und Kältemaschine sind auf einem Rahmen montiert.


Die formschönen ETSCHEID
Hofbehälter sind doppelwandig,
komplett aus Chromnickelstahl,
.
Der ETSCHEID Schnelltauchkühler
ist das ideale Gerät für
kleine Milcherzeuger. Er ist
10tausendfach bewährt,
zukunftssicher und arbeitet
äußerst wirtschaftlich.
Die Milch wird schon in kleinsten
Mengen einwandfrei gekühlt.
Das Schonrührwerk ist vorbildlich



Die neuen GM ETSCHEID Milchkühlwannen in runder oder rechteckiger Bauform sind zuverlässig, platzsparend, energiesparend und damit wirtschaftlich.

Alle Milchkühlwannen:

  • sind komplett aus
    Edelstahl gefertigt
  • sind optimal abgestimmt
    auf Behältergröße und
    Verdampferboden
  •    schnellste
    und schonendste
    Milchkühlung durch
    Direktverdampfung

    mit Zwangsführung
  • haben Schonrührwerk
    mit Nachrührautomatik
  • haben elektronische
    Steuerung für exakte
    Prozeßführung
  • haben mehrere
    Kühlkreisläufe
    für sichere Kühlung


Hofbehälter
Die formschönen Etscheid
Hofbehälter sind doppelwandig,
komplett aus Chromnickelstahl
. Sie haben
keine Verstärkungsringe und sind
daher leicht zu reinigen. Die
Verstärkungen für die Tragegriffe
sind im Innern des Doppelmantels
Die Modelle BI 100 bis 190 sind
vakuumfest. Der Deckel ist
lieferbar mit ein oder zwei Öffnungen:
für den Tauchkühler, für die
manuelle Milchentnahme oder das
Milcheinlaufblech. Der
Milcheinlaufbogen ist beim Deckel
mit einer Öffnung standardmäßig
angeschweißt. Befestigt wird der
Deckel durch Kniehebelverschlüsse.
Auf Wunsch sind ab BI 250
auch Deckel mit Scharnieren
lieferbar.
Sumpf und Auslauf
Einen weiteren Vorteil bietet der
exzentrisch in den Hofbehälter
geformte Sumpf (ab BI 250)
Dieser ermöglicht das bequeme
Inhalt und Abmessungen von
Mögliche Deckelausführungen
Einsetzen des Tauchkühlers
auch bei großen Milchbehältern.
Der Boden hat ein leichtes
Gefälle zum kurzen Auslauf hin.
Dies
Entleerung von Milch oder
Reingungswasser.
Hofbehälter-Innenansicht mit Sumpf
Hofbehältern

Technische Daten KW/KWU/KWN

  Nenn-
inhalt
Länge
L
Breite B
Durch-
messer D
Höhe
H

Typ

[l] [mm] [mm] [mm]
KW 250   875 685
  300   1030 620
  350   875 885
  500   1030 885
  650   1165 885
  700   1285 805
  800   1285 885
  1000   1430 885
  1200   1570 885
  1600   1815 885
  2000   1815 1065
  2400   1815 1245
KWU 650 1500 980 725
  800 1830 980 725
  1000 1680 1130 825
  1200 2000 1130 825
  1400 1830 1280 925
  1600 2060 1280 925
  1800 2320 1280 925
  2000 1800 1580 1130
  2400 2100 1580 1130
KWN 300 1720 1030 685
  500 1720 1030 950
  700 2100 1285 870
  800 2100 1285 950

weitere Größen / Sondermaße auf Anfrage




Beispielpreise Jan 2009 KWU 800 € 4.390,-- + MWST

                                     KW 800 € 3.390,--    "
                Kälteaggregat 1,25 PS € 1.450,--    "
                                 Anbausatz € 290,--       "


Behälter aus Edelstahl 1.4301, doppelwandig isoliert   Kniehebelverschlüsse zur  Deckelbefestigung Ab BI 250 mit exzentrischem Sumpf und Auslauf NW 40

PVC-Blindkappe bei Behältern mit Auslauf Behälterboden mit Gefälle zum Auslauf Mit Tragegriffen

Hofbehälter BI 565 für 565 Liter, Eintauchtiefe 745 mm  Auslauf NW 40 mit Blindkappe

Deckel Zarge 400 mm + 180 mm Deckel mit 2 Öffnungen, 1 Stechdeckel Niro 1 Stechdeckel PVC  Gesamt € 2.640,--  + mwst 2020

Scheibenventil Edelstahl NW 40 922 016 156,50 € + mwst

Transportkarre TWE 570 – 650 STZKR (TWEAUTO) für Hofbehälter BI 565, 4 Räder mit Kugellager,

Autoanhängedeichsel, nicht höhenverstellbar   € 2.250,-- + mwst

Frachtkosten nach Norditalien

BI 565 : 280,00 € + mwst  + Transportkarre : 590,00 € + mwst

bei Vorkasse

6 - 10 Wochen nach Auftragseingang und Klärung

aller techn. Details

Preisliste 2019



ETSCHEID Hofbehälter Modell BI

Behälter aus Edelstahl 1.4301, doppelwandig isoliert

Mit zwei seitlichen Tragegrifen

Kniehebelverschlüsse zur Deckelbefestigung

BI 60 – 85 optional mit Auslauf NW 32

BI 100 – 190 optional mit Auslauf NW 40

BI 250 - 750 mit Auslauf NW 40 ( optional NW 50 )

BI 250 - 750 mit exzentrischem Sumpf und Gefälle zum Auslauf

PVC Blindkappe bei Behältern mit Auslauf



ETSCHEID Deckel für Hofbehälter

Mit Deckeldichtung

PVC Stechdeckel ( Stechdeckel 400 mm immer in Edelstahl )

Rohrschutzkappen für Milcheinlaufstutzen

Milcheinlaufstutzen nur bei Deckel mit einer Zarge

Milcheinlaufstutzen im Deckel mit 2 Zargen optional erhältlich

Bei Deckel mit Arretierung ist der Stechdeckel aus Edelstahl.

Als Option lieferbar :

Deckel mit gewichtsausgleichenden Scharnieren ab BI 250

Nirostechdeckel / Durchgangsscheibenventile / Vergrößerte Ausläufe



Hofbehälter BI 315   €  2.150,--  + mwst 2024

Deckel Zarge 220 - 180 mm ohne Milcheinlaufstutzen €  530,--  + mwst



Hofbehälter BI 440 201 017  €

 Deckel Zarge 220 - 180 mm Standard  bei zwei Zargen ohne Milcheinlaufstutzen 209 013 € 630,-- + mwst

 Transportwagen mit 4 Rädern, Zugmaul und Kugellager verzinkte Ausführung –910 126  TWE 440 HVZK € 2.090,-- + mwst



ca. 6 - 8 Wochen nach Aufragseingang und nach Klärung der

Lieferzeiten aller für die Produktion erforderlichen Zubehörteile



ETSCHEID Milchkühlwanne KWN  700

Modell KWN - fahrbar vorbereitet

geeignet nur zum Transport auf ebenen Flächen

Wanne und Aggregat komplett auf geradem Edelstahlbodenblech montiert

Wanne aus Edelstahl 1.4301

Doppelwandig isoliert

Schnelle und schonende Milchkühlung durch Direktverdampfung

Schonrührwerk

Auslauf mit Gewindestutzen NW 50 / PVC Blindkappe NW 50

Deckel mit gewichtsausgleichenden Scharnieren, Kniehebelverschlüsse und

Deckeldichtung / PVC- Stechdeckel

Aggregathaube Niro

Steckerfertig

Kühlwanne KWN 700 mit angebautem 2 PS Kälteaggregat

auf geradem Bodenblech. (ohne Fahrgestell)  € 8.950,-- + mwst  23



Scheibenventil NW 50 € 250,-- + mwst

Frachtanteil  € 290,-- + mwst



Aggregat  mit Markenkompressor

Elektronischer Temperaturregler mit digitalem Display

Steuerung der Kühlung

Lagertemperatur 4° C / 8° C vorwählbar

Nachrührautomatik

Zwei Kühltemperaturen stehen zur Auswahl

Aggregat mit Pressostat, Sammler

und Motorschutzschalter

Efizientes, umweltfreundliches Kältemittel R 134a

Betriebsspannung: 3x400V/N/PE-50Hz

LINK kostenloses E-Book zum Thema Kuhfutter & Milchkuhfütterung  https://www.agrarnetz.com/thema/milchkuehe



05.06.24 Copyright   Kaeltetechnik Rauschenbach GmbH  Phone +49 2261 94410  Impressum  Datenschutz  Angebote nur an Geschaeftskunden
