Schwimmbadentfeuchter Dantherm CDP 35 CDP 45 CDP 65
Luftentfeuchter Entfeuchter Bautrockner Raumtrockner
Raumentfeuchter Raumluftentfeuchter Schwimmbadentfeuchter
Badentfeuchter Kaut Amcor
Modell Beschreibung Leistung
kg/Tag
Luftentfeuchter 3010
Luftentfeuchter 3010
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 22.00
Luftentfeuchter 3010HW
Luftentfeuchter 3010HW
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 22.00
Luftentfeuchter 3010PH
Luftentfeuchter 3010PH
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebautem PWW-Heizregister
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 22.00
Luftentfeuchter 3010HW/PH
Luftentfeuchter 3010HW/PH
Luftentfeuchter mit Wärmerückgewinnung mit eingebautem
PWW-Heizregister in Hinterwandausführung
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 24.00
Luftentfeuchter 3010T
Luftentfeuchter 3010T
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebauter Heißgasabtauautomatik
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 24.00
10°C, 70% r.F.: 18.00
Luftentfeuchter 3010T/HW
Luftentfeuchter 3010T/HW
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
mit eingebauter Heißgasabtauautomatik
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 24.00
10°C, 70% r.F.: 18.00
Luftentfeuchter 3010T/HW/PH
Luftentfeuchter 3010T/HW/PH
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
mit eingebauter Abtauautomatik und PWW-Heizregister
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 24.00
10°C, 70% r.F.: 18.00
Luftentfeuchter 3010T/PH
Luftentfeuchter 3010T/PH
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebauter Abtauautomatik und PWW-Heizregister
30°C, 60% r.F.: 32.00
20°C, 60% r.F.: 24.00
10°C, 70% r.F.: 18.00
Luftentfeuchter 5010
Luftentfeuchter 5010
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 35.00
Luftentfeuchter 5010HW
Luftentfeuchter 5010HW
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 35.00
Luftentfeuchter 5010HW/PH
Luftentfeuchter 5010HW/PH
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
mit eingebautem PWW-Heizregister
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 35.00
Luftentfeuchter 5010PH
Luftentfeuchter 5010PH
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebautem PWW-Heizregister
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 35.00
Luftentfeuchter 5010T
Luftentfeuchter 5010T
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebauter Heißgasabtauautomatik
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 36.00
10°C, 70% r.F.: 21.00
Luftentfeuchter 5010T/HW
Luftentfeuchter 5010T/HW
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
mit eingebauter Heißgasabtauautomatik
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 36.00
10°C, 70% r.F.: 21.00
Luftentfeuchter 5010T/HW/PH
Luftentfeuchter 5010T/HW/PH
Luftentfeuchter mit Wärmerückgewinnung in Hinterwandausführung
mit eingebauter Abtauautomatik und PWW-Heizregister
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 36.00
10°C, 70% r.F.: 21.00
Luftentfeuchter 5010T/PH
Luftentfeuchter 5010T/PH
Luftentfeuchter mit Wärmerückgewinnung zur Wandmontage mit
eingebauter Abtauautomatik und PWW-Heizregister
30°C, 60% r.F.: 52.00
20°C, 60% r.F.: 36.00
10°C, 70% r.F.: 21.00
|
Schwimmbad Entfeuchter Kaut Entfeuchter Schwimmbad
Kaut Schwimmbadentfeuchter
neue Bezeichnung
|
Neu KS 35 T |
Neu
KS 55 T |
Neu K 80 T
|
Neu K 80 T
|
Schwimmhallenentfeuchter
alt
|
3010 Kaut
|
5010T
Kaut |
7010T Kaut
Neu
k80 T
|
9010T KautNeu
k80 T
|
Entfeuchtungs
Leistung
bei 30 C LWC l 60% r.F. kg/Tag
|
38 |
63 |
78
|
78
|
Temperaturbereich
°C
|
20 -36 |
20-36 |
5-36
|
5 -36
|
Spannung V
|
230 |
230 |
230
|
400
|
Nennleistungsaufnahme
bei 30°C /
60% r.F. kW
|
0.85 |
1,29 |
1.33
|
1,33
|
Luftmenge
m/h
|
400 |
680 |
900
|
900
|
Breite mm
|
998 |
1145 |
1480
|
1480
|
Höhe mm
|
700 |
700 |
700
|
790
|
Tiefe mm
|
304 |
304 |
304
|
304
|
Gewicht kg
|
57 |
58 |
|
|
Schallpegel 1 m
dBa |
46
|
47
|
50 |
50 |
anschlußfertig
|
• |
• |
|
•
|
Hygrostat,
eingebaut
|
• |
• |
|
•
|
Wandmontage
|
• |
• |
|
|
Vorkasse Preis netto
€ |
€ 3.545,-- +MwSt Info/Shop
|
€ 4.243,-- +MwSt Info/Shop
|
€ 5.616,-- +MwSt Info/Shop
|
|
Abtauautomatik,
eingeb.
T*
|
eingebaut |
eingeb.
|
eingeb.
|
eingeb.
|
Hinterwandausführung *Mehrpreis
|
KS 35
HW preisgleich |
KS 80
preisgleich |
KS 80 HW preisgleich
|
KS 80 HW preisgleich
|
Elektro Heizregister |
460.- |
470,- |
560,- |
560,- |
PWW-Heizregister
1RR * |
310.- |
390,- |
410,- |
410,- |
Heizventil Stellventil Register |
260.- |
260,- |
260,- |
260,- |
Standkonsole/Füße *
|
250,- |
250,- |
250,-•
|
250,-•
|
Luftfiltereinbausatz*
|
80,- |
100,- |
100,--
|
|
Ersatzfilter Euro*
|
55,- |
75,- |
99,-
|
|
Raumhygrostat
extern 12 V
|
190,-- |
190,-- |
190,--
|
|
Raum
Hygro Thermostat extern 12 V
|
230,-- |
230,-- |
230,--
|
|
Neues Design ab 1.5.24
Daher wird das Gehäuse zukünftig aus
einem beschichtetem Metallgehäuse (RAL9010) bestehen.
Aktuelles Design
Neues Design
3010T
à
K 35 T
5010T
à
K 55 T
7010T
à
K 80 T
Berechnungsfaustformel zur Auslegung
der Schwimmbadentfeuchter : Beckengrösse m2 x 2 =
Tagesentfeuchtungsleistung in ltr/d Seite
für Entfeuchtungsberechnung
|

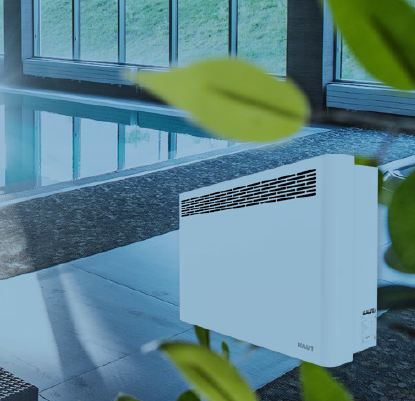

Entfeuchtungstruhe zur Wandmontage mit besonders formschönem,
stabilem Gehäuse aus glasfaserverstärktem Kunststoff mit
einstellbarem Luftaustritt, anschlußfertig und mit stufenlos
einstellbarem Hygrostat. Ausstattungsmerkmale: Geschlossener
Kältekreislauf mit Kältemittel und
kunststoffbeschichtetem, korrosionsbeständigem Wärmetauscher,
extrem laufruhiger Radialventilator, Einschaltverzögerung als Verdichterschutz, Hoch- und Niederdruckschalter und
Vereisungsschutzthermostat Mit Wärmerückgewinnung für
minimalen Energieverbrauch • Epoxid-beschichtete
Wärmeübertrager • Fernbedienung inklusive Anzeige der
Störmeldungen • Zusätzliches
Elektro/Pumpenwarmwasser-Heizregister • Modbus-RTU
Schnittstelle via Netzwerkleitung • Externer
Abluftventilator, thermisches Expansionsventil •
Heißgasabtauung für niedrige Lufttemperaturen •
Bedarfsgerechte thermostatgesteuerte Abtauung für effiziente
Betriebsweise • Schall- und Wärmeschutzisolierung •
Einfache Installation und leichter Zugang für
Wartungsarbeiten • Betriebs- und Störmeldungen •
Schaltbare Radialventilatoren |
|

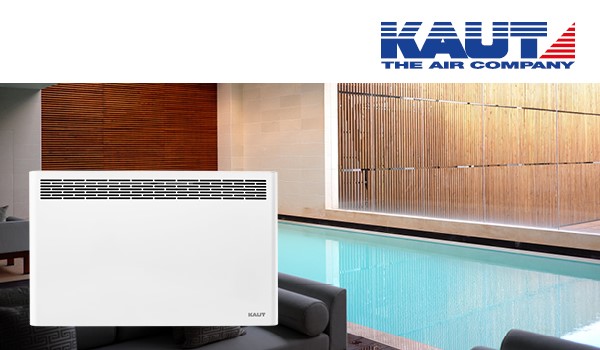

Ks Serie Kaut entfeuchtung

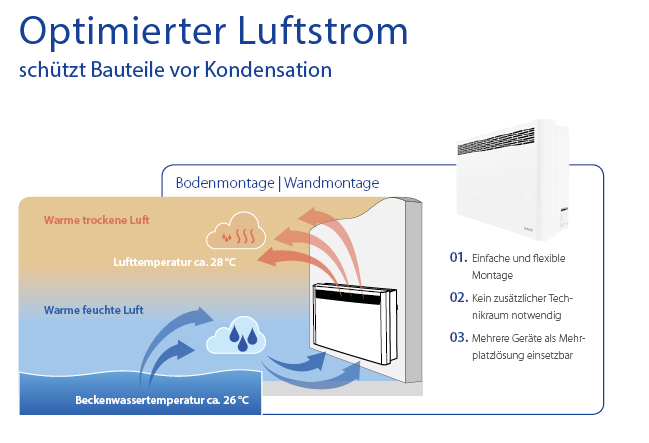

Es kann zwischen einer
Wand-, Boden- oder Hinterwandmontage mit Elektro- oder
Pumpenwarmwasserheizregistern gewählt werden. Durch den
modularen Aufbau kann eine entsprechende Nachrüstung
problemlos erfolgen. Der Arbeitsbereich der Geräte
erstreckt sich auf Lufttemperaturen zwischen 10 und 36 °C
sowie Entfeuchtungsleistungen von 35 bis 81 kg/Tag bei 30 °C
/ 60 % r. F. Damit eignen sich die Luftentfeuchter für
Beckengrößen von bis zu 50 m² im privaten und
teilgewerblichen Bereich. Zur Bedienung und Überwachung
kann neben dem regulären Geräte-Bedienpanel wahlweise eine
Fernbedienung oder eine Modbus-RTU-Schnittstelle verwendet
werden. Zusätzlich ist eine mehrfarbige Status-LED zur
leichten Statusabfrage und Visualisierung von Störungen
verbaut
-
Wärmerückgewinnung
-
Modernes Design, signalweiß (RAL 9003)
-
Sehr leise und effizient
-
Heißgasabtauung für niedrige Raumtemperaturen
-
Korrosionsbeständiges Gehäuse
-
Epoxid-beschichtete Wärmeübertrager
|
|

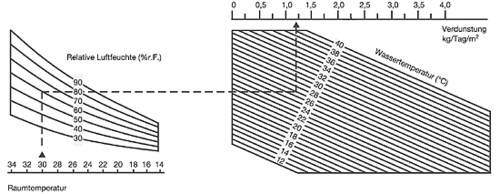

berechnung _entfeuchtung |
|

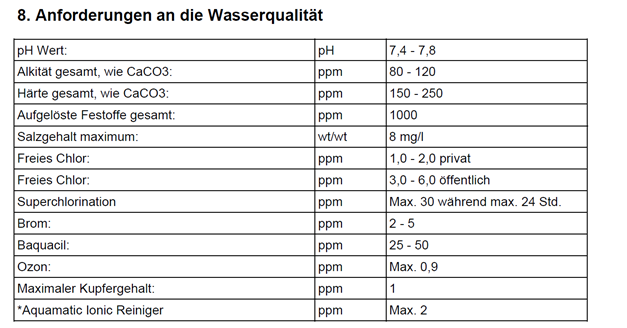

Anforderungen an die Wasserqualität
Grundlage für Ersatzleistung Preise inkl. Fracht Deutschland ohne Inseln frei
Bordsteinkante + MWST |
|
ks-35-50-80 Schnittzeichnungen |
|
|
Alte Modelle Kaut 3010 |
Alte Modelle 5010 Kaut |
|
|
Kaut 3020 |
Kaut 5020 |
Kaut 7010 |
Kaut 9010 |
Schwimmbadentfeuchter
30103020
501050209010T
Beschreibung PDF kaut 3010 5010
30103020
50105020
9010T
Einbauanleitung PDF
30103020
50105020
neue PDF Kaut
Kaut 3010
L=2880 2015Kaut 3020
L=3703 2015
Kaut 5010
L=3870 2015Kaut 5020
L=4990 2015Kaut 9010
L=6160 2015 |
Entfeuchter
Schwimmhalle |
Hygrostat |
Der besonders geringe spezifi sche
Energieverbrauch (Entfeuchtungsarbeit)
von nur 0,41kWh/kg Kondensat bedeutet einen
sehr sparsamen
Betrieb des Luftentfeuchters.
Des Weiteren bringt die Warmeruckgewinnung
z.B. bei dem typischen
Luftzustand von 30°C und 60% r.F. das
2,7-fache der aufgenommenen
elektrischen Arbeit als nutzbare Warme in die
Schwimmhalle und
spart somit enorm Heizkosten.
Aufstellung / Montage
Bei der Verwendung als Standgerat ist
lediglich ein Kondensatablauf
und ein Elektroanschluss erforderlich.
Als wandhangendes Gerat muss noch die
mitgelieferte Wandhalterung
montiert werden, in die das Gerat dann
eingehangt wird. Die
Standkonsole wird einfach demontiert |
Das Feuchtigkeitsproblem In einer Schwimmhalle
verdunstet ständig eine große Menge Wasser, wodurch sich die
Luftfeuchtigkeit auf ein unvertretbares Maß erhöht. Zu hohe
Luftfeuchtigkeit führt zu Schwitzwasserbildung an Fenstern
und Wänden. Fäulnis, Korrosion und Schimmelbildung sind die
Folgen. Die Bausubstanz wird zerstört. Für den Menschen ist
eine zu hohe Luftfeuchtigkeit unangenehm und belastet den
Kreislauf. Die sportliche Leistungsfähigkeit wird gemindert.
Die Verdunstung an der Wasseroberfläche ist nicht zu
vermeiden; eine effektive und korrekt dimensionierte
Luftentfeuchtungsanlage, eine solide Gebäudekonstruktion und
die richtige Wahl der Wasser- und Lufttemperatur tragen dazu
bei, die Verdunstung zu begrenzen und die Luftfeuchtigkeit
auf ein optimales Maß zu reduzieren - bei möglichst geringen
Betriebskosten.
Jeder Energieverlust kostet Geld und
belastet die Umwelt. Eine wirkungsvolle Wärmerückgewinnung
ist daher von enormer Wichtigkeit.
Die Lösung -
Luftentfeuchter Grundsätzlich werden zwei Methoden
angewandt:
Lüftung mit Wärmerückgewinnung Die
Lüftungsanlage soll die vorgegebene Temperatur und
Feuchtigkeit in der Schwimmhalle aufrecht erhalten. Da die
Außenluft in der Regel weniger Feuchtigkeit als die
Hallenluft enthält, kann die Begrenzung der Raumfeuchte
durch Austausch mit Außenluft sichergestellt werden. Zur
Senkung der Betriebskosten, ist eine effektive
Wärmerückgewinnung erforderlich, die der Fortluft Wärme
entzieht und an die Zuluft überträgt.
Luftentfeuchtung durch Kondensation des Wasserdampfes Bei
diesem Prinzip wird feuchte Schwimmhallenluft angesaugt und
zunächst über den Verdampfer einer Kälteanlage geführt. Hier
wird sie bis unter ihren Taupunkt abgekühlt, wodurch
überschüssige Feuchtigkeit aus der Luft an der kalten
Verdampferoberfläche auskondensiert. Die so entfeuchtete
Luft wird anschließend im Kondensator wieder erwärmt und mit
geringerer Feuchte und höherer Temperatur dem Raum wieder
zugeführt. Das anfallende Kondensat wird in einen Abfluß
geleitet. Reine Kondensationsentfeuchter werden vorrangig in
Privat- oder Hotelschwimmhallen eingesetzt.
Die
Planung Wenn die richtigen Betriebsbedingungen gewählt
werden, sind sowohl das Feuchtigkeitsproblem als auch die
Betriebskosten kontrollierbar. Um die Verdunstung in der
Schwimmhalle zu minimieren, muss die Lufttemperatur höher
als die Temperatur des Beckenwassers sein. Je größer der
Unterschied zwischen Luft- und Wassertemperatur, desto
geringer ist die Verdunstung. Die Wahl der Temperaturen wird
jedoch nicht nur nach technischen Kriterien getroffen,
sondern auch von dem Wohlbefinden des Menschen beeinflusst.
In der Praxis hat sich ein Temperaturunterschied von zwei
bis drei °C als optimal erwiesen, um Behaglichkeit mit einer
möglichst geringen Verdunstung zu verbinden. In einer
öffentlichen Schwimmhalle wird die Raumlufttemperatur
üblicherweise bei ca. 28-30°C , die Wassertemperatur
entsprechend bei 26-28°C liegen. Eine Luftfeuchtigkeit von
50-60%r.F. ist in der Regel ausreichend, um bei diesen
Temperaturen ein angenehmes Raumklima zu schaffen, und um
Feuchtigkeitsschäden an Bauteilen zu vermeiden. In
Therapiebädern hingegen kann die Wassertemperatur bei
35-37°C liegen. Da eine noch höhere Lufttemperatur für den
Menschen unerträglich wäre, wird hier die Lufttemperatur
unterhalb der Wassertemperatur gefahren. |
|
Die Geräteauswahl Zur Bestimmung der notwendigen
Gerätegröße ist zunächst die Verdunstungsmenge zu berechnen.
Sie hängt von verschiedenen Faktoren, wie z. B.
Wasseroberfläche Wasser- und Lufttemperatur,
Luftgeschwindigkeit und der Nutzungsart ab. Es gibt
verschiedene Faustregeln und Formeln für die Berechnungen.
Für private Schwimmhallen mit geringer Benutzung kann die
Verdunstungsmenge dem unten stehenden Diagramm entnommen
werden. In Abhängigkeit von der Raumtemperatur, der
gewünschten rel. Feuchte und der Wassertemperatur ist die
Verdunstungsmenge in kg pro Tag und m² Wasseroberfläche zu
entnehmen. Dieser Wert, multipliziert mit der Beckengröße
(m²), ergibt die erforderliche Mindestentfeuchtungsleistung.
Um einen Dauerlauf des Luftentfeuchters zu vermeiden, ist
ein Gerät größerer Leistung zu wählen. Das Ergebnis liegt
deutlich unter der Berechnung nach VDI; die Erfahrung hat
jedoch gezeigt, dass so ausgelegte Luftentfeuchter für
private Pools ausreichend bemessen sind. |
|
|
berechnung _entfeuchtung |
Berechnungsbeispiel
Raumtemperatur: 30°C Wassertemperatur: 27°C
Luftfeuchtigkeit: 60% r.F. Beckengröße: 32 m2
ergibt:
Verdunstungsmenge: 1,2 kg / Tag / m2 nötige
Entfeuchtungsleistung:1,2 kg / Tag / m2 x 32 m2 = 38,4 kg/Tag
daraus folgt: Typ 3025 ist mit 30 kg / Tag nicht
ausreichend. Es ist der Typ 5025 zu wählen (58 kg / Tag).
Berechnung nach VDI 2089
|
