1.1 Thekenanlage 1 St. Ausführung
Moreno
für Temperaturbereich + 2° / +
10° C
gem. Zeichnung, zur bauseitigen
Verkleidung

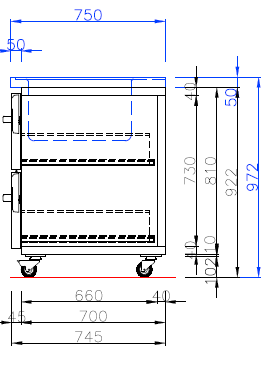

Abmessungen
Länge 2.950 mm
Höhe 922 mm ohne Abdeckung, incl.
Sockel
Tiefe 700 mm zzgl.
Türen/Zugblenden
Ausführung
Serie Moreno mit
Stangenbeschlägen. Der Isolierkorpus
im Steck-Schnapp-System ist mit
Polyurethan
unter Hochdruck ausgeschäumt. Die
Außenseiten sind in
verzinktem Stahlblech,
Korpusinnenboden in Edelstahl.
Die Innenflächen des
Isolierkorpus haben eine
pflegeleichte, silbergraue
Metallic-Oberfläche. Die
Bedienseite hat eine
pflegeleichte Oberfläche in der Farbe
schwarz. Die Tür- und
Teleskopzugbeschläge sind
verchromt, alle
Edelstahl-Zugkästen sind mit fünf
verstellbaren Trennstäben
ausgestattet.
Die Korpusse des ungekühlten
Anbauprogramms
bestehen aus CNS-Rohrgestellen (Edelstahloptik
/
gepulvert),
Frontblenden in der Farbe schwarz.
bestehend aus:
1.2 1 St. Maschinenabteil N 75-05
B 750 x T 700 x H 810 mm
CNS-Rohrgestell, Standard
Seiten/Rückwand offen
Lüftungsgitter mit
Auflageschienen
Beckenblende und Abfallzug
1.3 Anbringung Ihres Firmenlogos
- ohne Berechnung -
1 x
"Fa. Rauschenbach"
Anbringung: Beckenblende

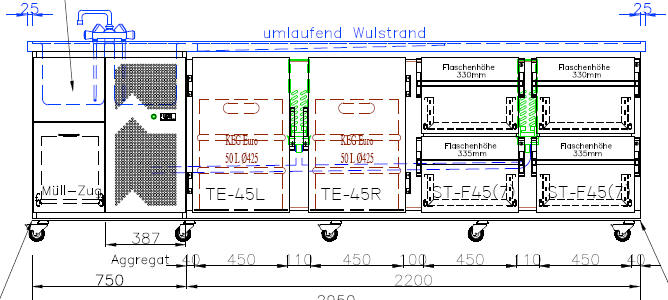

1.4 1 St. Kühlkorpus N 4/22
B 2.200 x T 700 x H 810 mm
darin eingebaut:
1 St. Türabteil TE-45L/ST N 7
1 St. incl. Fassrutschleisten
1 St. Türabteil TE-45R/ST N 7
1 St. incl. Fassrutschleisten
2 St. Teleskopzugabteil ST-F45
absperrbar
oben Flaschenhöhe 330 mm
unten Flaschenhöhe 335 mm
1.5 1 St. Kältetechnische
Einrichtung
1 St. Verdampfereinheit VEC 271,
2x 400 W / -10 °C VT
Verdampferpaket beschichtet
zwei beschichtete
Hochleistungsumluftverdampfer incl. TEV,
Tauwasserschalen, Klemmdose,
Cu-Rohre und TW-Ablauf
aus dem Korpus geführt
2 St. Rammschutz für Verdampfer
1 St. KTA 4/2
luftgekühltes Kälteaggregat für
max. Umgebungstemperatur:
+ 32 ° C, Kältemittel R 513a,
steckerfertig verbunden mit
Hochleistungs-Umluftverdampfer,
Cu-Rohre, TEV und
Digitalthermostat, TW-Ablauf
seitlich aus dem Korpus
geführt
für bauseitigen Tauwasserablauf
Achtung bitte beachten Sie:
Um die Funktionsfähigkeit der
kältetechnischen Anlage zu
gewährleisten, ist es
notwendig, diese regelmäßig von einer
Kältefachfirma warten zu
lassen. Insbesondere ist es wichtig,
den Kondensator staubfrei zu
halten, um einem
Kompressorschaden vorzubeugen.
Bei Nichtbeachtung
erlischt die Gewährleistung.
1.6 1 St. Sockel
6 lfm Alu-Sockel 10 x 100 mm
Stirnseiten des Sockels offen
1.7 3 St. Lenkrolle gebremst,
Höhe 102 mm
1.8 7 St. Lenkrolle ungebremst,
Höhe 102 mm

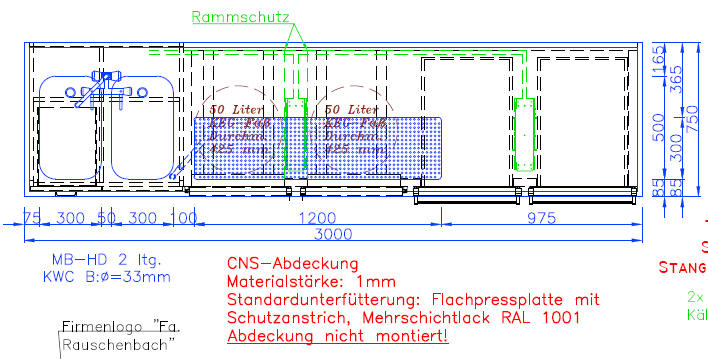

1.9 1 St. Abdeckung
B 3.000 x T 750 x H 50/77 mm
umlaufend Wulstrand
Materialstärke 1 mm
Standardunterfütterung:
Flachpressplatte mit
Schutzanstrich Mehrschichtlack
RAL 1001
geeignet für kurzzeitige
thermische Belastung bis 60° C,
optional bis 270° C möglich gegen
Mehrpeis
Die geschliffene Oberfläche ist
nicht kratzfest
bestehend aus:
3000 mm CNS-Schanktischabdeckung
2 St. CNS-Becken 300 x 500 x 300
mm incl. Ablaufverbindung
1200 mm CNS-Tropfmulde 300 mm
tief
incl. CNS-Ablaufstutzen, 700 mm
Gewebeschlauch ø innen
22 mm
1.10 1 St. Mischbatterie
Hochdruck
mit 2 Unterspülrohren
lose beigelegt
1.11 1 St. Sondernachlass 1
1.12 1 St. Sondernachlass 2
1.13 1 St. Mehrpreis (nicht im
Endpreis enthalten) für 5lfm Moreno-Verkleidung mit
Spannplatten
Unterfütterung inkl. 5m
verzinkten Befestigungswinkel inkl. Befestigung und Material
Netto: 850,00 € + mwst
1.14 1 St. Mehrpreis (nicht im
Endpreis enthalten) für CNS-Barbrett B 3000x 300x 40mm
Netto: 1345,00 € + mwst
Preis ohne Verkleidung €
8.420,-- + mwst
Pos 2
Thekenanlage Ausführung Moreno
für Temperaturbereich + 2° / +
10° C
gem. Zeichnung, zur bauseitigen
Verkleidung
Abmessungen
Länge 2.100 mm
Höhe 922 mm ohne Abdeckung, incl.
Sockel
Tiefe 600 mm zzgl.
Türen/Zugblenden
Ausführung
Serie Moreno mit
Stangenbeschlägen. Der Isolierkorpus
im Steck-Schnapp-System ist mit
Polyurethan
unter Hochdruck ausgeschäumt. Die
Außenseiten sind in
verzinktem Stahlblech,
Korpusinnenboden in Edelstahl.
Die Innenflächen des
Isolierkorpus haben eine
pflegeleichte, silbergraue
Metallic-Oberfläche. Die
Bedienseite hat eine
pflegeleichte Oberfläche in der Farbe
schwarz. Die Tür- und
Teleskopzugbeschläge sind
verchromt, alle
Edelstahl-Zugkästen sind mit fünf
verstellbaren Trennstäben
ausgestattet.
Die Korpusse des ungekühlten
Anbauprogramms
bestehen aus CNS-Rohrgestellen (Edelstahloptik
/
gepulvert),
Frontblenden in der Farbe schwarz.
bestehend aus:

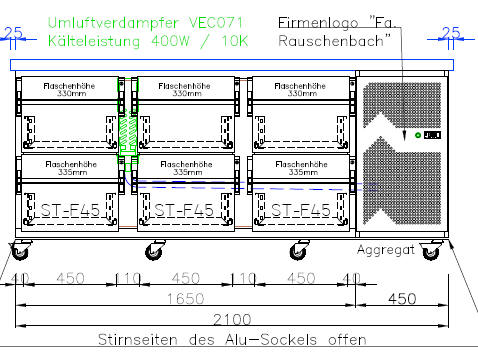

2.2 1 St. Kühlkorpus N 3/1650
B 1.650 x T 600 x H 810 mm
darin eingebaut:
1 St. Stege für Korpus 3 N 81
Mittelsteg - TH Novis/Novis+ 730
x 110 mm Mittelsteg 730
x 110 mm
2 St.
3 St. Teleskopzugabteil ST-F45
absperrbar
oben Flaschenhöhe 330 mm
unten Flaschenhöhe 335 mm
Kältetechnische Einrichtung
1 St. Verdampfereinheit VEC 071,
400 W / -10 °C VT
Verdampferpaket beschichtet
beschichteter
Hochleistungsumluftverdampfer incl. TEV,
Tauwasserschale, Klemmdose,
Cu-Rohre und TW-Ablauf aus
dem Korpus geführt
Leistung: 400W / 10K
1 St. Steckerfertige Kälteanlage
mit Heißgasverdunstung
luftgekühltes Kälteaggregat für
max. Umgebungstemperatur:
+ 32 ° C, Kältemittel R 513a,
steckerfertig verbunden mit
Hochleistungs-Umluftverdampfer,
Cu-Rohre, TEV und
Digitalthermostat, TW-Ablauf
seitlich aus dem Korpus
geführt mit Heißgasverdunstung
Nennspannung: 220 - 240 V
Frequenz: 50 Hz
Leistungsaufnahme: 367 W
Stromaufnahme: 2,37 A
Anlaufstrom: 13,7 A
Achtung bitte beachten Sie:
Um die Funktionsfähigkeit der
kältetechnischen Anlage zu
gewährleisten, ist es
notwendig, diese regelmäßig von einer
Kältefachfirma warten zu
lassen. Insbesondere ist es wichtig,
den Kondensator staubfrei zu
halten, um einem
Kompressorschaden vorzubeugen.
Bei Nichtbeachtung
erlischt die Gewährleistung.
Wichtig bei automatischer
Tauwasserverdunstung: Die
Entwicklung des Tauwassers ist
vom Betreiber bei jedem
Gerät zu kontrollieren. Es
kann sein, dass die
Tauwasserverdunstung bei
höherer Luftfeuchtigkeit (richtet
sich nach den örtlichen
Gegebenheiten) nicht ausreicht. Eine
Haftung für dadurch
entstehende Folgeschäden wird nicht
übernommen.
2.4 1 St. Maschinenabteil N 45-00
B 450 x T 600 x H 810 mm
CNS-Rohrgestell, Standard
Seiten/Rückwand offen
Lüftungsgitter mit
Auflageschienen
2.5 Anbringung Ihres Firmenlogos
- ohne Berechnung -
1 x
"Fa. Rauschenbach"
Anbringung: Lüftungsgitter
2.6 1 St. Sockel
5 lfm Alu-Sockel 10 x 100 mm
Stirnseiten des Sockels offen
2.7 2 St. Lenkrolle gebremst,
Höhe 102 mm
2.8 6 St. Lenkrolle ungebremst,
Höhe 102 mm
2.9 1 St. Abdeckung
B 2.150 x T 650 x H 50 mm
glatt
Materialstärke 1 mm
Standardunterfütterung:
Flachpressplatte mit
Schutzanstrich Mehrschichtlack
RAL 1001
geeignet für kurzzeitige
thermische Belastung bis 60° C,
optional bis 270° C möglich gegen
Mehrpeis
Die geschliffene Oberfläche ist
nicht kratzfest
bestehend aus:
2200 mm CNS-Arbeitsplatte
Angebotspreis €
5.470,-- + mwst 23
frachtfrei BRD Grenze o.
Inselfracht, unabgeladen
Lieferzeit: ca. 20 Arbeitstage
(bei kürzeren Lieferzeiten bitten wir um Rücksprache)
|
