Für jede Aufgabenstellung gibt es
eine individuelle
Lösung und wir bieten für Sie die richtige Kälteanlage an.
Vorteile auf einen Blick
- Für Temperaturbereiche von
-2 °C bis +19 °C Kühlen
- -28 °C bis -15 °C Tiefkühlen
Weitere Informationen
Downloads nach Produkten
Weitere Informationen
Maßblatt Stopferaggregate cs 500
bis cs 2800 viessmannA.pdf
PDF
Viessmann Aggregate
viessmann huckepack_datenblatt.pdf
Viessmann
Aggregate Aggregate_Datenblatt (2).pdf
Datenblatt Eco Cool Aggregate_Datenblatt
(2).pdf
EVO-COOL
TechnischeDaten EVO-COOL_TechnischeDaten_D (3).pdf
Prospekt Silver Protect SilverProtec Farbprospekt.pdf
PDF
Viessmann Evo_cool
Prospekt_EVO-COOL_D
Weitere Informationen
PDF Tecto Zellen
Tecto_Datenblatt
PDF Tecto
Kühlzelle Kuehlzellen-Effiziente-Loesungen
PDF Tecto
Montageanleitung
Tecto_Montageanleitung
PDF Tecto Compact
Kühlzelle Compact_Datenblatt
Hochleistungskühlaggregat - Made
in Germany by Viessmann
Die Huckepackaggregate
sind sehr schnell installiert , da nur das Kabel nach dem
Einsetzen in der Zelle in die Steckdose muss und schon wird es
kalt. 2 Schnitte in der Zellenwand erstellen und das
Aggregat in die Wand der Kühlzelle einhängen. Dann die
Zellendecke hochschieben und ablassen . Ohne jede
kältetechnische Vorkenntnisse schnell und einfach in Betrieb zu
nehmen.
Wenn Sie einen herkömmlichen Kühlraum bis zu einer
Wandstärke von 150 mm bauen wollen einen Wandausschnitt ca. 470
x 370 mm in der Wand erstellen und das Viessmann Huckepack
Kälteaggregat einhängen und das Loch isolieren und wieder
zumauern.
Cs 900 Split sc18 gx
Cs 1300Split caj 4492
y
Der caj 4492 y hat bei 0 VT 1600
watt
Der caj 4492 y hat bei -5 VT 1200
watt
Der caj 4492 y hat bei -10 VT 870
watt
Der caj 4492 y hat bei -15 VT 600
watt
Grenze -20 C
Laut
Viessmann sind also
für
Kühlraumtemperaturen (Elektronik) -5 bis + 20 Machbar und bei
dem Split ist sogar eine Abtauheizung drin !Abtauheizung (nur bei
elektronischer Regelung)
Viessmann notdienstzentrale 09281 814908

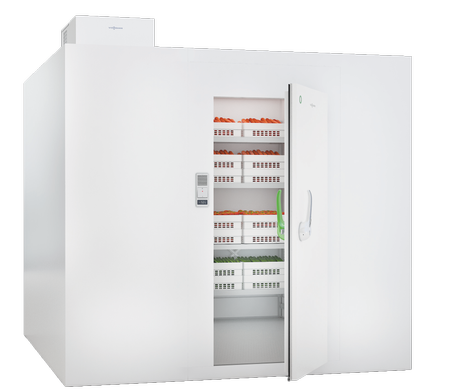

Viessmann Zelle mit Evo Cool Aggregat
Huckepack Aggregat Thermostat
Thermostat
Innenteil Verdampfer
Aufbau Huckepackaggregat
Luftgekühlt Split
Viessmann Split Splitaggregate
Bauseits Umbau des Viessmann Split Splitaggregates auf
wassergekühlt mit Kühlwassergeler

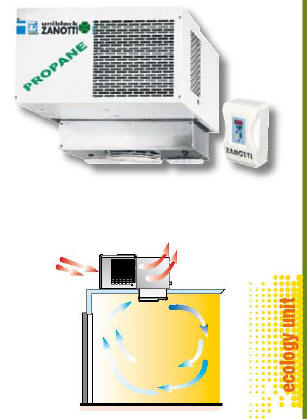

Deckeaggregat

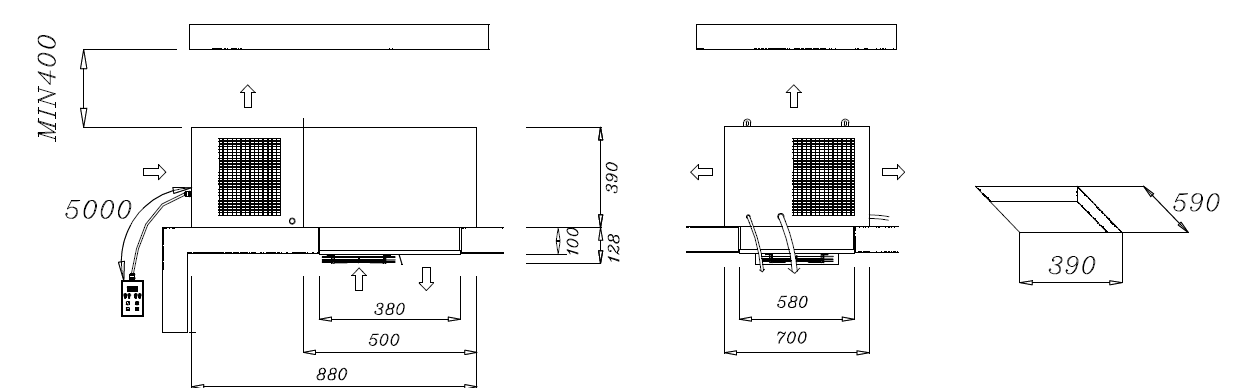

deckeschnitt
 EVOCOOL
Bei Aufstellung in
geschlossenen Räumen , Zwangsbelüftung erforderlich
Kühlzelle No Name Hersteller
Kühlzelle Nordcap
Minikühlzelle Nordcap
Kühlraumtüre
Tiefkühlraumtür
Kühlraumbau
Kühlzellenbau
Schiebetüren
Drehtüren
Glastürfronten
Isolierfenster
Betriebsraumtüre
Entnahmeluken
Rohrbahnkühlraumtüre
Rohrbahntüre
Pendeltüren
Pendeltür
Streifenvorhang
Viessmann Kühlzelle
Viessmann Kühlzellen
Kühlzellen Preis
Kühlzelle Preis
- Neue Serie EVO Cool Kühlaggregat-Modellreihen
- Sparsamer, leiser und noch einfacher zu Bedienen
- Komplett vorgefüllt mit Kältemittel - sofort betriebsbereit
ohne Montage !
- Verdampfer steht in Innenraum (ca. 360 mm)
Max.Wandstärke Raum: 100-150 mm
- Wartungsfreie Ausführungen
- Steckerfertige Ausführung, luftgekühlt
- Gehäuse Stahlblech weiss beschichtet
- Elektronische One-Touch Bedienung Steuerung mit
Drehknopf
- Temp.-Bereich: ( -5 bis +20 °C
elektronisch geregelt )
- Spannungversorgung : 230 V (CS 0500 bis CS 2000)
- Spannungversorgung : 400 V (CS 2500 bis CS 3000)
- Vollautomatische Tauwasserverdunstung bei allen
Modellen
- Inklusive Luftfeuchtebeeinflußung mittels Schalter
Dauerlauf Lüfter
- Umluftkühlung

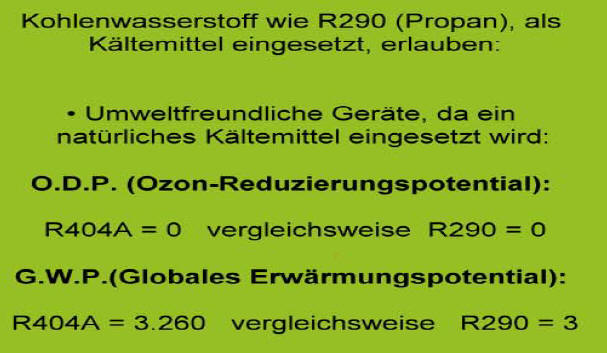

R 290 Deckenaggregat
 CS 0500 T
Zubehör 2020
Anschlusskabel mit Adapter (Stromversorgung der Verteilerdose
des Türelements): Kabel lose - 800mm
Artikelnummer: 7069566
Stück
TectoCell Kühl- und Tiefkühlzellen
Anschlusskabel mit Adapter (Stromversorgung der Verteilerdose
des Türelements): Kabel lose - 1540mm
Artikelnummer: 7069567
Stück
TectoCell Kühl- und Tiefkühlzellen
Anschlusskabel mit Adapter (Stromversorgung der Verteilerdose
des Türelements): Kabel lose - 3000mm
Artikelnummer: 7069568
Stück
TectoCell Kühl- und Tiefkühlzellen
Anschlusskabel mit Adapter (Stromversorgung der Verteilerdose
des Türelements): Kabel lose - 6100mm
Artikelnummer: 7069569
Stück
TectoCell Kühl- und Tiefkühlzellen
Anschlusskabel mit Adapter (Stromversorgung der Verteilerdose
des Türelements): Kabel lose - 7100mm
Artikelnummer: 7069570
Stück
TectoCell Kühl- und Tiefkühlzellen
Türkontaktschalter mechanisch - werkseitig angebaut für Drehtür
Artikelnummer: 7764211
Stück
TectoCell Kühl- und Tiefkühlzellen
Tauwasserableitungsbeipack - Kunststoffschlauch klar 12 x 2 mm
Artikelnummer: 7849251
Stück
TectoCell Kühl- und Tiefkühlzellen
Türkontaktschalter mechanisch lose (80/120/150) - Kabellänge
1540 mm
Artikelnummer: 7754418
Stück
TectoCell Kühl- und Tiefkühlzellen
Türkontaktschalter mechanisch lose (80/120/150) - Kabellänge
3000 mm
Artikelnummer: 7754419
Stück
TectoCell Kühl- und Tiefkühlzellen
Türkontaktschalter mechanisch lose (80/120/150) - Kabellänge
6100 mm
Artikelnummer: 7754420
Stück
TectoCell Kühl- und Tiefkühlzellen
Türkontaktschalter mechanisch lose (100) - Kabellänge 1540 mm
Artikelnummer: 7154067
Stück
TectoCell Kühl- und Tiefkühlzellen
Türkontaktschalter mechanisch lose (100) - Kabellänge 3000 mm
Artikelnummer: 7761436
Stück
TectoCell Kühl- und Tiefkühlzellen
Türkontaktschalter mechanisch lose (100) - Kabellänge 6100 mm
Artikelnummer: 7761437
Stück
TectoCell Kühl- und Tiefkühlzellen
NTC-Fühler Carel 1,5m, IP67, -50/+50
Artikelnummer: 7871945
Stück
TectoCell Kühl- und Tiefkühlzellen
NTC-Fühler Carel 6m, IP67, -50/+50
Artikelnummer: 7871946
Stück
TectoCell Kühl- und Tiefkühlzellen
CAMM Aufzeichnungs- und Bluetoothmodul
Artikelnummer: 7871951
Stück
TectoCell Kühl- und Tiefkühlzellen
Konsolenset 480mm mit Endkappe
Artikelnummer: 7871958
Stück
TectoCell Kühl- und Tiefkühlzellen
Konsolenset 560mm mit Endkappe
Artikelnummer: 7871959
Stück
TectoCell Kühl- und Tiefkühlzellen
Schienenkonsole 272 aus Edelstahl
Artikelnummer: 7871960
Stück
TectoCell Kühl- und Tiefkühlzellen
Faltkonsole MS 119 (Paar)
Artikelnummer: 7871961
Stück
TectoCell Kühl- und Tiefkühlzellen
Schienenkonsolenset HL-550 aus Stahl
Artikelnummer: 7871962
Stück
TectoCell Kühl- und Tiefkühlzellen
Edelstahlkonsole 620 x 400mm, RAL 7035
Artikelnummer: 7871963
Stück
TectoCell Kühl- und Tiefkühlzellen
Refairco BASE XS 400 Dämpfungssockel
Artikelnummer: 7871964
|
Kühlzellenaggregate Viessmann Tiefkühlzellenaggregate Viessmann
Übersicht alte Modelle und Nachfolger mit R290
| Modell
Evo
Cool mit Digital
Thermostat
- 5 C - +20 C |
Kälteleistung
Plus + 43 C |
Spannung
W
|
netto |
| Cs 0500
= WMC2 0500 =WMC3 0500 |
500 W bis 6 m3 |
230 V 240
W |
€ 1.833,-- +MwSt Info/Shop
|
|
Neu ....................................WMC3 0700 |
700 W bis
8 m3 |
230 V 270
W |
€ 1.909,-- +MwSt Info/Shop
|
| Cs 0900
= WMC2 0900= WMC3 1000 |
1050
W bis 11 m3 |
230 V 567
W |
€ 2.129,-- +MwSt Info/Shop
|
| Cs 1300
= WMC2 1300
= WMC3 1450 |
1450
W bis 15 m3 |
230 V 660
W |
€ 2.560,-- +MwSt Info/Shop
|
|
Cs 2000 = WMC2 2000
= WMC3 2150 |
2150 W
bis 30 m3 |
230 V 1050
W |
€ 3.084,-- +MwSt Info/Shop
|
| Cs 3000
= WMC2 2800=
WMC3 2700 |
2700 W
bis 50 m3 |
400 V 1300
W |
€ 3.404,-- +MwSt Info/Shop
|
Übersicht Tiefkühl alte Modelle und Nachfolger mit R290
| Modell Evo
Cool -5 C bis -25 C mit Digital
Thermostat |
Kälteleistung
Plus + 32 C |
Spannung
16 A träge R 452a
|
Vorkassepreis |
| Fs 0900
= WMF2 0900 =WMF3 800 |
800 W |
230 V 800
W |
€ 2.423,-- +MwSt Info/Shop
|
|
Neu....................................WMF3
1000 |
1000 W |
230 V 1000
W |
€ 2.625,-- +MwSt Info/Shop
|
| Fs 1400
= WMF2 1400 =WMF3
1450 |
1450
W |
230 V 1400
W |
€ 2.909,-- +MwSt Info/Shop
|
| Fs 2000
= WMF2 1800 =WMF3
2000 |
2900 W |
230 V 1700
W |
€ 3.653,-- +MwSt Info/Shop
|
| Fs 2500
= WMF2 2400=WMF3
2350 |
2350 W |
400
V 2100 W |
€ 4.542,-- +MwSt Info/Shop
|
 |
 |

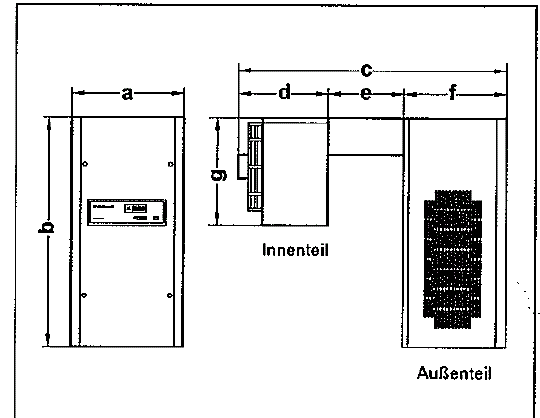

| Skizze + Maße Huckepack
Aggregat Viessmann |

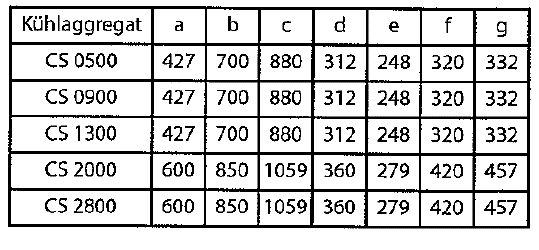

Skizze + Maße Huckepack Aggregate Viessmann |
Kälteaggregat Kälteaggregate
Kälteaggregate Viessmann luftgekühlt ( in wassergekühlt
Mehrpreis )´

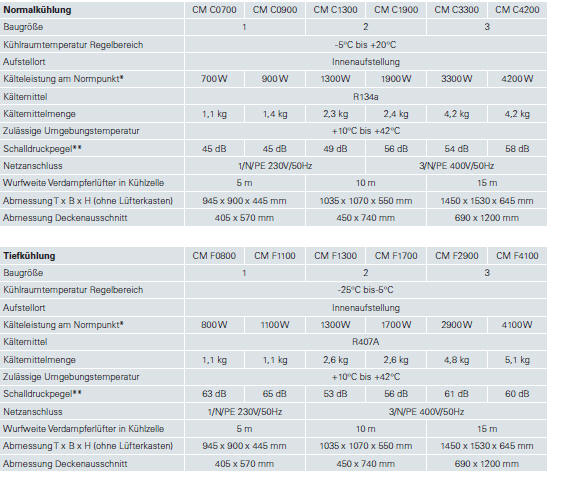

 cmc1 und cmf1
|
|
|
|
|
|
|
|
|
|
700
|
900
|
1300
|
1900
|
3300
|
4200
|
Kühlraumtemperatur Regelbereich [˚C]
|
|
|
|
|
|
|
Umgebungstemperatur zulässig [˚C]
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Spannung [V] / Phasen / Frequenz [Hz]
|
230/1/50
|
230/1/50
|
230/1/50
|
400/3/50
|
400/3/50
|
400/3/50
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

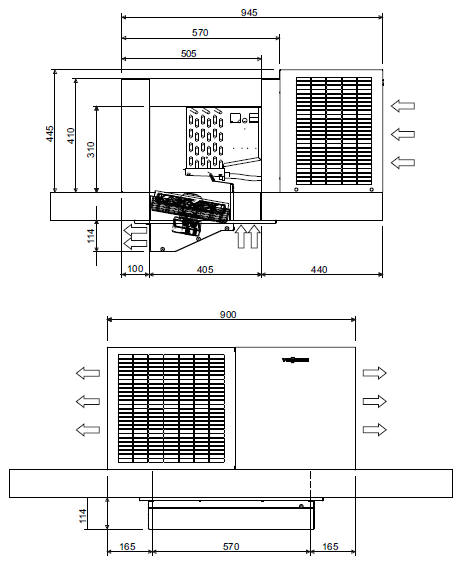

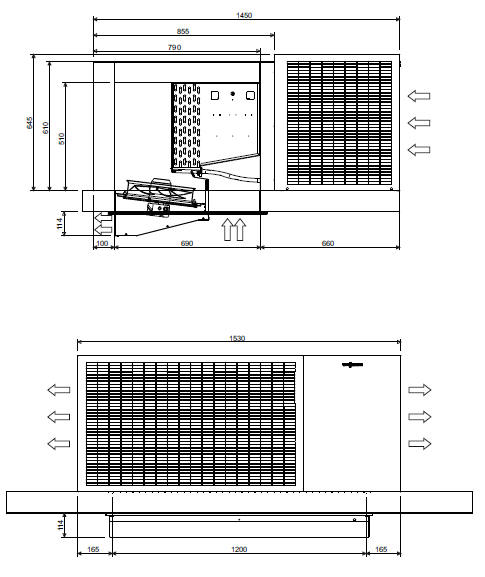

Abmessungen Deckenausschnitt [mm]
|
|
|
|
|
 |
 |

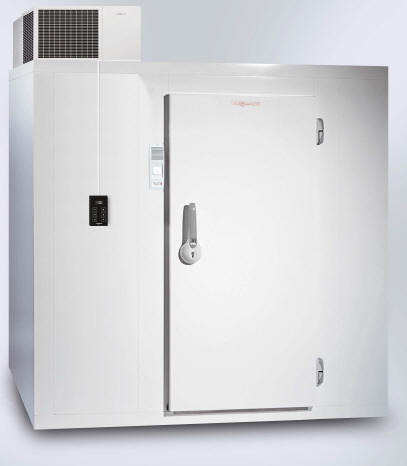

| Zelle mit Deckenaggregat |

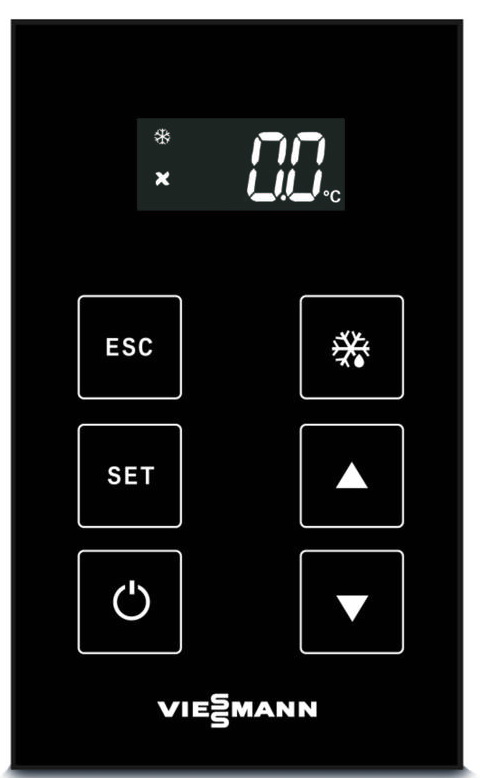

Touch-Steuerung_CMC1 |

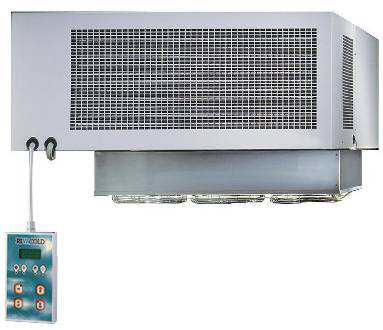

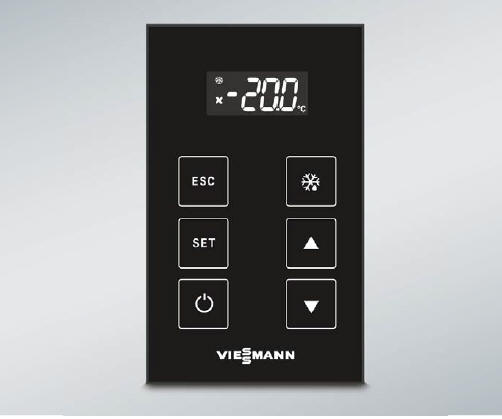

Deckenkühl/Tiefkühlaggregate TectoRefrigo
mit Digitalregler
Energieoptimiert Ausführung in luftgekühlt
Volle Kälteleistung nutzen, Strom sparen!
 |
Aggregat für +/- mit 1 Kompressor und Steuerung
Multifunktionsaggregat mit 2 Temperaturbereichen
2025679916
+3/+19 und 0/-25° vorwählbar
Icewheeler Multifunktionsaggregat -18 bis + 5 C €
4.975,-- +
mwst 24 |
Effizient, ökologisch, geräuscharm
Als europäischer Markt- und Technologieführer im Bereich
temperaturkontrollierter Räume und
leistungsstarker Kältetechnik stellt Viessmann mit der neuen
Aggregateserie EVO-COOL die Kältetechnik von morgen vor und
vereint Leistungsfähigkeit, ökologische Energieeffizienz und
intelligente Features mit außergewöhnlichem Design.
Die Huckepackaggregate von Viessmann sind seit langem bewährt
und beliebt. Die Herausforderung lag deshalb darin, Anwendern
ein neues Gerät zu bieten, welches Bewährtes mit den neuesten
Gegebenheiten vorausschauender Technik verbindet. Viessmann hat
sich intensiv mit dieser Zielsetzung befasst und bietet mit der
Aggregateserie EVO-COOL eine Vielzahl an Pluspunkten wie
Energieeffizienz, Umweltfreundlichkeit, innovative Steuerung,
Service- und Wartungsfreundlichkeit sowie niedrige
Geräuschemission.
Ein cleveres Gesamtpaket für leistungsstarke Kältetechnik - vom
Profi für den Profi!
Die Aggregateserie Viessmann EVO-COOL überzeugt nicht nur durch
ihre futuristische Optik, die ihresgleichen sucht. Sie vereint auch
eine Vielzahl an intelligenten Produktmerkmalen, die als Gesamtpaket
ein wahres Allround-Talent ergeben.
Ein Ziel im Rahmen der Entwicklungsarbeit war die Verringerung der
Temperaturspreizung, da dies eine erhebliche
Energieeffizienzsteigerung bedeutet. Die Verflüssigungstemperatur
wurde abgesenkt, während die Verdampfungstemperatur angehoben werden
konnte. Die in der Neuentwicklung der EVO-COOL Kühlaggregate auf
Verflüssigerseite anstelle der bisherigen Lamellenwärmeübertrager
eingesetzten Microchannel-Wärmeübertrager sitzen jetzt seitlich am
Gerät und ermöglichen somit eine bis zu 50 % größere Anströmfläche.
Weiterhin wurden Lüfter durch größere und gleichzeitig sparsamere
ersetzt und sind nunmehr in EC-Technologie als Standard definiert.
Zusätzlich konnte der Durchmesser um 50 mm vergrößert werden und
neueste Flügelgeometrien kamen zum Einsatz. Das sorgt für einen
höheren Volumenstrom bei geringerer Drehzahl und ergibt letztendlich
die angestrebte Reduzierung des Geräuschpegels.
Die angewandte Microchannel-Technologie bietet eine Vielzahl an
Vorteilen: Komplett aus Aluminium und damit hohe
Korrosionsbeständigkeit, deutliche Gewichtseinsparung (bis zu 30 %),
geringere Füllmenge (bis zu 50 %), stabile Geometrie und geringe
Verletzungsgefahr aufgrund fehlender Schnittkanten an den Lamellen.
Anwendertests ergaben, dass die Wärmeübertrager sogar wesentlich
druckbeständiger sind als herkömmliche Lamellenwärmeübertrager.
Somit steht auch einer Reinigung der Wärmeübertrager mit einem
Wasserstrahl nichts entgegen. Für kritische Anwendungen ist ein
wechselbarer Vliesfilter erhältlich.
Die effizientere und energiesparendere Abtauung durch Heißgasbypass
löst die elektrische Abtauung ab und unterstreicht zusätzlich den
ökologischen Anspruch.
Das gut ablesbare 6 Zoll Display, ein auslesbarer Fehlerspeicher,
ein Datenlogger nach HACCP sowie die intuitive Bedienung mit
Dreh-Drücktaster nach dem Vorbild modernster Handytechnologie sind
hilfreiche Details, die für einfachstes Handling sorgen.
TectoRefrigo WMC2 2020
Bezeichnung WMC2 0500 WMC2 0900 WMC2 1300 WMC2 2000
WMC2 2800
Kuhlraumtemperatur Regelbereich [°C] -5 bis +20 -5
bis +20 -5 bis +20 -5 bis +20 -5 bis +20
Umgebungstemperatur zulassig [°C] +1 bis +43 +1 bis
+43 +1 bis +43 +1 bis +43 +1 bis +43
Kaltemittel R134a R134a R134a R134a R134a
Regelung elektronisch elektronisch elektronisch
elektronisch elektronisch
Kalteleistung [W] 500 925 1300 2050 2765
Spannung [V] / Phasen / Frequenz [Hz] 230/1/50
230/1/50 230/1/50 230/1/50 230/1/50
Nennaufnahme [W] / Absicherung [A] 240/16 530/16
720/16 1100/16 1580/16
Abmessungen Hohe x Breite x Tiefe [mm] 700x427x880
700x427x880 700x427x880 850x600x1059 850x600x1059
Best.-Nr. 7761455 7761457 7761458 7761459 7761460
EUR 2.340,- 2.430,- 2.770,- 3.500,- 3.860,-
TectoRefrigo WMF2
2020
Bezeichnung WMF2 0900 WMF2 1400 WMF2 1800 WMF2 2400
Kuhlraumtemperatur Regelbereich [°C] -5 bis -25 -5
bis -25 -5 bis -25 -5 bis -25
Umgebungstemperatur zulassig [°C] +1 bis +32 +1 bis
+32 +1 bis +32 +1 bis +32
Kaltemittel R452A R452A R452A R452A
Regelung elektronisch elektronisch elektronisch
elektronisch
Kalteleistung [W] 700 1200 1400 2000
Spannung [V] / Phasen / Frequenz [Hz] 230/1/50
230/1/50 400/3/50 400/3/50
Nennaufnahme [W] / Absicherung [A] 800/16 1400/16
1700/16 2100/16
Abmessungen Hohe x Breite x Tiefe
[mm] 700x427x880 850x600x1059 850x600x1059
850x600x1059
Best.-Nr. 7789879 7789878 7789877 7789876
EUR 3.020,- 3.910,- 4.290,- 5.080,-
TectoRefrigo CMC1
ie Aggregateserie Viessmann
EVO-COOL
überzeugt nicht nur durch ihre futuristische Optik, die ihresgleichen sucht. Sie vereint auch eine
Vielzahl an intelligenten Produktmerkmalen, die als Gesamtpaket ein wahres Allround-Talent
ergeben. Die EVO-COOL
Aggregate arbeiten neben den bewährten Kältemitteln R134a und
R404A auch mit dem natürlichen und
umweltfreundlichen Kältemittel Propan (R290), so dass
Viessmann mit dieser Neuentwicklung auch ökologisch
höchsten Ansprüchen gerecht wird. Ein Ziel im Rahmen der Entwicklungsarbeit war
die Verringerung der Temperaturspreizung, da dies eine erhebliche Energieeffizienzsteigerung bedeutet. Die
Verflüssigungstemperatur wurde abgesenkt, während die Verdampfungstemperatur
angehoben werden konnte. Die in der Neuentwicklung der
EVO-COOL
Kühlaggregate auf Verflüssigerseite anstelle der bisherigen
Lamellenwärmeübertrager eingesetzten Microchannel-Wärmeübertrager
sitzen jetzt seitlich am Gerät und ermöglichen somit eine bis zu 50 %
größere Anströmfläche. Weiterhin wurden Lüfter durch größere und
gleichzeitig sparsamere ersetzt und sind nunmehr in EC-Technologie als
Standard definiert. Zusätzlich konnte der Durchmesser um 50 mm
vergrößert werden und neueste Flügelgeometrien kamen zum Einsatz. Das
sorgt für einen höheren Volumenstrom bei geringerer Drehzahl und ergibt
letztendlich die angestrebte Reduzierung des Geräuschpegels. Die
angewandte Microchannel-Technologie bietet eine Vielzahl an Vorteilen:
Komplett aus Aluminium und damit hohe Korrosionsbeständigkeit,
deutliche Gewichtseinsparung (bis zu 30 %), geringere Füllmenge (bis zu
50 %), stabile Geometrie und geringe Verletzungsgefahr aufgrund
fehlender Schnittkanten an den Lamellen. Anwendertests ergaben, dass
die Wärmeübertrager sogar wesentlich druckbeständiger sind als
herkömmliche Lamellenwärmeübertrager. Somit steht auch einer Reinigung
der Wärmeübertrager mit einem Wasserstrahl nichts entgegen. Für
kritische Anwendungen ist ein wechselbarer Vliesfilter erhältlich.Die
effizientere und energiesparendere Abtauung durch Heißgasbypass löst
die elektrische Abtauung ab und unterstreicht zusätzlich den
ökologischen Anspruch.Das gut ablesbare 6 Zoll Display, ein auslesbarer
Fehlerspeicher, ein Datenlogger nach HACCP sowie die intuitive
Bedienung mit Dreh-Drücktaster nach dem Vorbild modernster
Handytechnologie sind hilfreiche Details, die für einfachstes Handling
sorgen.Steckerfertige Viessmann
Huckepack-Aggregate werden in die Kühlzelle oder eine Wand von 60 bis
150 mm Wandstärke eingehängt. Elektronische oder thermostatische
Regelung möglich. Kälteleistung für Kühl- und Tiefkühlzellen von 500
bis 2765 W. Elektroabtauung oder wahlweise Umluftabtauung bei
Kühlraumtemperaturen größer +3°C. Kältemittel R 134 a (R 452a bei
Tiefkühlaggregaten).
Viessmann Split-Aggregate eignen sich zum Einbau in eine
Kühlzelle oder einen konventionellen Kühlraum. Warm- und
Kaltteil können bis zu 15 m voneinander entfernt montiert
werden. Mit elektronischer Regelung. Kälteleistung für
Kühl- und Tiefkühlzellen von 900 bis 2765 W. Elektroabtauung
oder wahlweise Umluftabtauung bei Kühlraumtemperaturen größer
+3°C. Kältemittel R 134 a (R 404 A bei Tiefkühlaggregaten).
Viessmann Deckenaggregat
Einfache Montage auf dem Dach der Kühlzelle, da die
Unterkante des Gerätes plan ist und ein Verschieben auf dem
Dach erleichtert. Kein über die Zellengrundfläche
hinausgehender Platzbedarf. Mit elektronischer Regelung. In
einem Kühlraum können mehrere Aggregate im Busbetrieb
vernetzt werden. Kälteleistung für Kühl- und Tiefkühlzellen
von 600 bis 2600 W. Mit Tauwasserverdunstung. .
Fehlermeldung Viessmann Aggregat Anzeige im
Display Bedeutung F01 Fühlerkurzschluss Raumfühler F02
Fühlerbruch Raumfühler F03 Pressostatstörung F04
Kühlraumtemperatur zu hoch F05 Kühlraumtür offen F06
Kühlraumtemperatur zu niedrig F07 Kälteleistung zu gering
F08 Verdampfersensor defekt F09 Verflüssigersensor defekt
F10 Notlaufschalter EIN F11 Störung EEPROM F12 Mindestens
ein Busteilnehmer ausgefallen F13 Serielle Schnittstelle
gestört Störung Ursache Behebung Fehlermeldungen F01 .. F11
s. Betriebsanleitung Kühlaggregat. s. Betriebsanleitung
Kühlaggregat Fehlermeldung F12 Mindestens ein Busteilnehmer
ist ausgefallen. Durch Drücken einer der [ ] bzw. [ ]
-Tasten wird die Fehlermeldung quittiert. Prüfen, ob die
Stromversorgung von allen Aggregaten sichergestellt ist. Die
Fehlermeldung kommt auch dann, wenn von einem Aggregat die
beiden Busstecker verbunden werden. Fehlermeldung F13
Serielle Schnittstelle ist gestört. Bei Busbetrieb: Prüfen
ob alle Steckverbinder mit 9-poliger Steckverbindung
angesteckt sind. Prüfen ob Abschlussstecker angeschlossen
ist. Wenn die Verbindung wieder in Ordnung ist, wird die
Meldung gelöscht. Die Fernbedienung leitet sporadisch einen
Neustart ein. Ersichtlich wenn ohne Betätigung einer Taste
die nach unten wandernde Balkenanzeige erscheint.
Störimpulse auf der Busleitung durch in unmittelbarer Nähe
verlegte Leitungen mit 230V Spannung. Prüfen, ob in
unmittelbarer Nähe Leitungen mit 230V Spannung verlegt sind.
Ggf. Abstand auf > 50mm vergrößern. Die Busleitung darf
nicht gemeinsam mit Leitungen, die Netzspannung führen, in
dem selben Kabelkanal oder Installationsrohr verlegt werden
(s. VDE 0100 Teil 520).
Zubehör Ausstattung
EUR
Anschlusskabel mit 4-poligem Stecker -
werkseitig angeklemmt
für Stromversorgung in der Verteilerdose
des Türelements
Anschlusskabel lose - Länge 1540 mm
Anschlusskabel lose - Länge 3000 mm
Anschlusskabel lose - Länge 6100 mm
Türkontaktschalter mechanisch - werkseitig
angebaut für Schiebetür
Türkontaktschalter mechanisch -
werkseitig angebaut für Drehtür
Türkontaktschalter mechanisch lose -
Kabellänge 1540 mm
Türkontaktschalter mechanisch lose -
Kabellänge 3000 mm
Türkontaktschalter mechanisch lose -
Kabellänge 6100 mm
Elektronischer Drehzahlregler - eingebaut
für Verflüssigerventilator
464,-
Fernbedienung für
Aggregate Länge 5 m Länge 15 m Umrüstsatz für
Fernbedienung
346,- 356,- 95,-
Tauwasserableitungsbeipack Kunststoffschlauch klar 12 x
2 mm
31,-
Tauwasserverdunstungsschale und Sicherheitsüberlauf
Ölsumpfheizung für Verdichter, eingebaut
124,-
Winterregelung
Drehzahlregler und Ölsumpfheizung
557,-
RIVACOLD
Kälteaggregate mit R290 Huckepack
Kälteaggregate mit R290
Wand-Kälteaggregate mit R290
Huckepackaggregat mit R290 Kälteaggregat mit R290
HuckepackKälteaggregate mit R290
Deckenaggregate mit R290
Deckentiefkühlaggregate mit R290
Deckenaggregat mit R290
Deckentiefkühlaggregat mit R290 Deckenstopfer Aggregate mit
R290 Deckenstopfer Tiefkühlaggregate mit R290
Die Serien „FA/R290“ und „SF/R290“ von Rivacold sind steckerfertige
Kälteaggregate mit dem Kältemittel Propan für den Einsatz in den
Bereichen Normal- und Tiefkühlung. Diese Aggregate gibt es sowohl
für die Wand- als auch Deckenmontage mit einem luft- oder
wassergekühlten Verflüssiger. Sie eignen sich für den Einsatz bei
Kühl- und Tiefkühlzellen bis zu einer Größe von 35 m³. Die maximale
Kältemittelbefüllung beträgt 150 g pro Kältekreislauf und somit
entsprechen die Geräte der Richtlinie UNI EN 60 335 und EN 378-2.
STECKERFERTIGE KÄLTEAGGREGATE FÜR DECKENMONTAGE
R 290
MIT LUFT- UND WASSERGEKÜHLTEM VERFLÜSSIGER
Die Deckenaggregate der Serie SF stellen eine
einfache Lösung für alle Anwendungen im Kältebereich dar, bei denen
die optimale Ausnutzung des Kühlzellenraums erforderlich ist. Sie
überzeugen durch die Zuverlässigkeit, die RIVACOLD aufgrund einer
akkuraten Auswahl der Komponenten, einer strengsten Produktions- und
Qualitätskontrolle sowie einer langjährigen Erfahrung im
Kältebereich leisten kann
 |
DECKENAGGREGATE SERIE „SF“
Temperaturbereich für NK: -5°C / +12°C
Temperaturbereich für TK: -15°C / -25°C
Selbsttragendes Wetterschutzgehäuse aus
verzinktem Blech ·
Türkontaktschalter
·
Kältemittel: R290 ·
Beleuchtung
·
Elektronische Steuerung mit Anzeige und Fernschalttafel
·
Verbindung Türrahmenheizung(TK)
·
Automatische Abtauung über Regler programmierbar
·
Hermetischer Verdichter mit thermischem Schutz
·
Sonderspannung
·
Verdampfer als Cu/Alu-Lamellenwärmetauscher
·
Funktion Master/Slave
·
Luftgekühlter oder wassergekühlter Verflüssiger
·
Datenerfassung + Fernüberwachung
·
Expansion mit Kapillarrohr oder Expansionsventil
·
Winterregelung
·
Hochdruckpressostat
·
Tauwasserverdunstungsschale
·
CE Zulassung
· PED
Konformität
· TÜV Zertifizierung
|
|
Typ SFM006P001 SFM008P001
Form B B
Kältemittel R290 R290
Elektrische Werte
Spannung Volt/Ph/Hz 230 / 1 / 50 230 / 1 /
50
Leistungsaufnahme W (*) 581 692
Stromaufnahme A(*) 4,17 4,18
COP (**) 1,85 1,98
Verdichter
Anzahl 1 1
Typ / Leistung KW Herm. – 0,370 Herm. -
0,552
Verflüssiger
Lüfter: Anzahl / ø mm 1 x 254 1 x 254
Luftmenge: m³ / h 722 874
Verdampfer
Lüfter: Anzahl / ø mm 1 x 200 1 x 200
Luftmenge m³ / h 578 578
Luft-Ausbreitung m 3 3
Expansion Kapillarrohr Kapillarrohr
Art der Abtauung Heißgas Heißgas
Gewicht Kg 53 63,7
Kälteleistung W
Kühlraumtemperatur °C
+5 0 -5 +5
0 -5
Bei +32° C UT 1217
1069 929 1529 1342 1163
Bei +43° C UT 1097 962 835 1351 1181 1014
Kälteleistung m³
Kühlraumtemperatur °C
+5 0 -5 +5
0 -5
Bei +32° C UT 11,7
7,2 5,8 15,7 10,0 8,1
Bei +43° C UT 9,0 5,6 5,3 11,9 7,8 6,3
|
Steckerfertige
Kälteaggregate zur Deckenmontage.
KÄLTEMITTEL: R 290 RIVACOLD
Standard Bedingungen für
Volumenberechnung
- Elektronische Steuerung mit
Temperaturanzeige - Isolierstärke der Kühlzelle : 80 mm
- Fernschalttafel mit 5 m Anschlusskabel -
Wareneingangstemperatur : +25°C
- Netzkabel 2,5m mit Stecker. Absicherung
bauseitig - Laufzeit pro Tag : 18 Std.
- Türschalter mit 5 m Kabel -
Belegungsdichte : 250 Kg / m3
- Ohne Beleuchtung (s. Zubehör) - Täglicher
Warenumsatz : 10%
- Verdunstungsschale für Tauwasser beheizt -
Spezifische Wärme der Ware (Fleisch) : 3,22 J/Kg°C
-
Luftgekühlter Verflüssiger
-
Max. Kältemittelfüllung pro
Kältekreislauf: 150 g
Zubehör:
M
– FI - Schutzschalter € 267,00
T2
–
Beschichtung
Verdampfer-Wärmetauscher € 161,00
N – Funktion Master / Slave € 102,00
T3
– Beleuchtung Anfrage
O – Datenerfassung und Fernüberwachung
Anfrage
T4 –
Gaswarnsystem Anfrage
T1 – Beschichtung Verflüssiger-Wärmetauscher € 136,00
Rivacold Kühlaggregate Liste 20
SFM006P001 KSFM006WP001
SFM008P001
SFM016P001
SFM022P001
SFM034P001
Rivacold Tk deckenaggregate Liste 20
SFL006P001
.SFL006WP001
SFL009P001 .SFL009WP001
SFL016P001
SFL022P001
|
ZANOTTI ZANOTTI

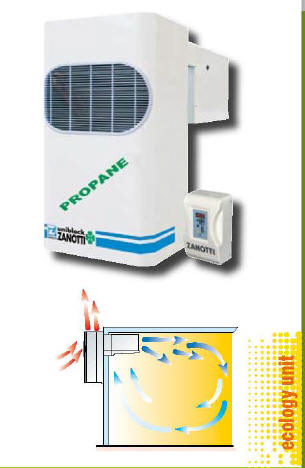

Kühl-Aggregat Uniblock GM (Wandmontage)
ZANOTTI Uniblock GM für Kältemittel R290 (Propan) NEU: ZANOTTI
Uniblock GM für Kältemittel R290 - PROPAN
Es stehen auch Modelle der Typenreihe Uniblock GM
(Wandmontage) für Kältemittel R290 (Propan) zur Verfügung. Diese
Baureihe entspricht den strengsten Sicherheitsauflagen und der
Leitungskreis ist mit sehr geringer Menge Kältemittel gefüllt.
Ausführungen für Normalkühlung (+10°C...-5°C) und Tiefkühlung
(-15°C...-25°C). Der Einsatz von Kohlenwasserstoff wie R290 (Propan)
als Kältemittel bewirkt besonders umweltfreundliche Geräte,
Energieersparnisse durch niedrigen Verbrauch, eine Minderung der
Kältemittelmenge im System in Höhe von ca. 50% und verursacht keine
besonderen Anforderungen
MGM1052Y 1200 w Kälte bei -10 Vt
Zanotti_r290
MGM1052Y 1200 w Kälte bei -10 Vt
|
 |
 |
| MGM1072Y 1400 w Kälte bei -10 Vt
|
BGM112002Y 600 w Kälte bei -30 Vt
|
Deckengerät MSB 125N02Y 1200 w Kälte bei -10 Vt
Deckengerät MSB 125T02Y 1400 w Kälte bei -10 Vt
Deckengerät BSB 125N02Y 600 w Kälte bei -30 Vt
|
 GWP_Propan
Viessmann-Zelle-mit-refrigo-aggregat
schaltpaneel-refrigo
refrigo-technische Daten
 |
 |
| refrigo-technische Daten refrigo-maßzeichnung |
refrigo-technische Daten |
Viessmann
Huckepack-Aggregate Kälteaggregat
Effizient, ökologisch, geräuscharm
Als europäischer Markt- und Technologieführer im Bereich
temperaturkontrollierter Räume und
leistungsstarker Kältetechnik stellt Viessmann mit der neuen
Aggregateserie EVO-COOL die Kältetechnik von morgen vor und
vereint Leistungsfähigkeit, ökologische Energieeffizienz und
intelligente Features mit außergewöhnlichem Design.
Die Huckepackaggregate von Viessmann sind seit langem bewährt
und beliebt. Die Herausforderung lag deshalb darin, Anwendern
ein neues Gerät zu bieten, welches Bewährtes mit den neuesten
Gegebenheiten vorausschauender Technik verbindet. Viessmann hat
sich intensiv mit dieser Zielsetzung befasst und bietet mit der
Aggregateserie EVO-COOL eine Vielzahl an Pluspunkten wie
Energieeffizienz, Umweltfreundlichkeit, innovative Steuerung,
Service- und Wartungsfreundlichkeit sowie niedrige
Geräuschemission.
Ein cleveres Gesamtpaket für leistungsstarke Kältetechnik - vom
Profi für den Profi!
Die Aggregateserie Viessmann EVO-COOL überzeugt nicht nur durch
ihre futuristische Optik, die ihresgleichen sucht. Sie vereint auch
eine Vielzahl an intelligenten Produktmerkmalen, die als Gesamtpaket
ein wahres Allround-Talent ergeben.
Die EVO-COOL Aggregate arbeiten neben den bewährten Kältemitteln
R134a und R404A auch mit dem natürlichen und umweltfreundlichen
Kältemittel Propan (R290), so dass Viessmann mit dieser
Neuentwicklung auch ökologisch höchsten Ansprüchen gerecht wird.
Ein Ziel im Rahmen der Entwicklungsarbeit war die Verringerung der
Temperaturspreizung, da dies eine erhebliche
Energieeffizienzsteigerung bedeutet. Die Verflüssigungstemperatur
wurde abgesenkt, während die Verdampfungstemperatur angehoben werden
konnte. Die in der Neuentwicklung der EVO-COOL Kühlaggregate auf
Verflüssigerseite anstelle der bisherigen Lamellenw��rmeübertrager
eingesetzten Microchannel-Wärmeübertrager sitzen jetzt seitlich am
Gerät und ermöglichen somit eine bis zu 50 % größere Anströmfläche.
Weiterhin wurden Lüfter durch größere und gleichzeitig sparsamere
ersetzt und sind nunmehr in EC-Technologie als Standard definiert.
Zusätzlich konnte der Durchmesser um 50 mm vergrößert werden und
neueste Flügelgeometrien kamen zum Einsatz. Das sorgt für einen
höheren Volumenstrom bei geringerer Drehzahl und ergibt letztendlich
die angestrebte Reduzierung des Geräuschpegels.
Die angewandte Microchannel-Technologie bietet eine Vielzahl an
Vorteilen: Komplett aus Aluminium und damit hohe
Korrosionsbeständigkeit, deutliche Gewichtseinsparung (bis zu 30 %),
geringere Füllmenge (bis zu 50 %), stabile Geometrie und geringe
Verletzungsgefahr aufgrund fehlender Schnittkanten an den Lamellen.
Anwendertests ergaben, dass die Wärmeübertrager sogar wesentlich
druckbeständiger sind als herkömmliche Lamellenwärmeübertrager.
Somit steht auch einer Reinigung der Wärmeübertrager mit einem
Wasserstrahl nichts entgegen. Für kritische Anwendungen ist ein
wechselbarer Vliesfilter erhältlich.
Die effizientere und energiesparendere Abtauung durch Heißgasbypass
löst die elektrische Abtauung ab und unterstreicht zusätzlich den
ökologischen Anspruch.
Das gut ablesbare 6 Zoll Display, ein auslesbarer Fehlerspeicher,
ein Datenlogger nach HACCP sowie die intuitive Bedienung mit
Dreh-Drücktaster nach dem Vorbild modernster Handytechnologie sind
hilfreiche Details, die für einfachstes Handling sorgen.
Umgebungstemperatur zulässig [°C] bis + 1 bis + 43 C
Deckenaggregat EVO-COOL® R290
Als europäischer Markt-
und Technologieführer im Bereich
temperaturkontrollierter Räume und leistungsstarker
Kältetechnik erfüllt die Viessmann Kältetechnik AG
mit dem neuen steckerfertigen die Anforderungen hinsichtlich Energieeffizienz und
Klimafreundlichkeit. Dabei setzen wir auf das
zukunftsweisende, natürliche und umweltfreundliche
Kältemittel Propan. s.Link https://www.vkag.de/img/newsletter_oktober_messe.pdf
Unsere Stärke –
Ihr Plus:
Viessmann bietet Ihnen ein
TÜV-geprüftes Sicherheitskonzept. Beim Kauf einer
Viessmann Kühlzelle ist das Sicherheitspaneel
bereits integriert für die
Innenaufstellung des Deckenaggregates EVO-COOL®
R290.
Der gesamte Aufbau des Deckenaggregates
EVO-COOL® R290 sowie die Auswahl der
eingebauten Komponenten ist für das Erreichen hoher
Leistungszahlen sowie für den Einsatz des
natürlichen Kältemittels Propan optimiert. Das
TÜV-geprüfte Deckenaggregat EVO-COOL®
R290 ist für Normalkühlanwendungen einsetzbar und
wird vor Auslieferung einer umfangreichen Funktions-
und Sicherheitsprüfung unterzogen.
Entscheiden Sie sich für innovative, effiziente
und zuverlässige Aggregate - heute schon an morgen
denken!
| Modell Evo
Cool mit Digital
Thermostat |
Kälteleistung
Plus + 43 C |
Spannung
16 A träge R 134a
|
| Cs 0500
- 5 C - +20 C |
630 W |
230 V 336
W |
| Cs 0900 -
5 C - +20 C |
1050
W |
230 V 567
W |
| Cs 1300 -
5 C - +20 C |
1350
W |
230 V 660
W |
| Cs 1500 -
5 C - +20 C |
1500
W |
230 V 720
W |
| Cs 2000 -
5 C - +20 C |
2035 W |
230 V 1050
W |
| Cs 2500 -
5 C - +20 C |
2440 W |
400
V 1270 W |
| Cs 3000 -
5 C - +20 C |
3010 W |
400 V 1300
W |
| |
|
|
| Modell Evo
Cool mit Digital
Thermostat |
Kälteleistung
Minus |
Spannung
16 A träge
|
| Fs 900
- 5 C - -25 C |
1050
W |
230 V 1145
W |
| Fs 1200-
5 C - -25 C |
1350
W |
230 V 1279
W |
| Fs 1400-
5 C - -25 C |
1350
W |
230 V 1279
W |
| Fs 2000
- 5 C - -25 C |
2035 W |
230 V 1660
W |
| Fs 2500-
5 C - -25 C |
2440 W |
400
V 2043 W |
| Fs 3000-
5 C - -25 C |
3010 W |
400 V 2496
W |
| |
|
|
Volle Kälteleistung nutzen, Strom sparen!
Ob Huckepack-, Split- oder Decken-Aggregate mit
elektronischer bzw. thermostatischer Regelung: Viessmann
Kühlaggregate überzeugen nicht nur durch steckerfertige
Inbetriebnahme, sondern auch durch überdurchschnittliche
Kälteleistung aufgrund des Einsatzes hochwertiger
Komponenten und eines durchdachten Kältekreislaufes.
Diese Leistungsfähigkeit bewirkt längere Lebensdauer und
niedrigeren Stromverbrauch. Der Kältekreislauf der Viessmann
Kühlaggregate ist komplett verlötet, um ein erhöhtes Maß an
Betriebssicherheit zu leisten Alle Teile sind einfach
zugänglich, wodurch Wartungs- und Instandhaltungskosten
nachhaltig gesenkt werden. Ein ökonomisch unverzichtbarer
Produktnutzen, der durch die geräuscharme Ausführung und lange
Lebensdauer der Viessmann Kühlaggregate zusätzlich noch
ergänzt wird. Ausstattungs- und
Funktionsmerkmale die überzeugen
- Hochwertige deutsche Qualitätsfertigung mit
zuverlässiger Ersatzteilversorgung
- Volle Kälteleistung mit erhöhtem Wirkungsgrad durch
Verwendung eines zusätzlichen Gegenstrom-Wärmetauschers und
thermostatisch geregelten Expansionsventilen
- Alle Modelle auch als wassergekühlte Varianten
erhältlich. Weitere Informationen auf Anfrage.
- Vollautomatische, bedarfsabhängige Elektroabtauung oder
wahlweise Umluftabtauung bei Kühlraumtemperaturen größer
+3°C
- Sonderlösungen für kontrollierte Atmosphäre durch
Verbindung der Geräte mit E-Heizung und/oder Befeuchtung
- Angenehm leiser und Schallschutz geprüfter Betrieb
- Niedriger Stromverbrauch
- Hohe Betriebssicherheit durch Komplett-Verlötung des Kältekreislaufes
- Unkomplizierte Inbetriebnahme durch steckerfertig
montiertes System
- Montage- und wartungsfreundlicher, modularer Aufbau des
Gehäuses
- Anschlussmöglichkeit für Türkontaktschalter
- Feuchtebeeinflussung für höhere oder niedrigere relative
Luftfeuchte in der Kühlzelle
- Stabiles Gehäuse aus verzinktem Stahlblech mit
strapazierfähiger Pulverbeschichtung (weiß, ähnlich RAL
9016). Edelstahlausführungen auf Anfrage möglich.
- Elektronische oder thermostatische Regelung
- 230 V / 60 Hz-Varianten für Schiffs-Bordnetze und andere
Ländernetze auf Anfrage verfügbar
- Funktionstest des Gerätes auch bei laufendem Betrieb und
geöffnetem Gehäuse möglich
|
Winterregelung ( Mehrpreis )
Ermöglicht den Betrieb des EVO-COOL
Aggregates bei Umgebungstemperaturen zwischen +10°C und
-5°C. Das Bedienteil der Steuerung darf nicht bei
Temperaturen unter 1°C betrieben werden. (Bereits
integriert in den EVO-COOL Aggregaten CS2000, CS
2500 und CS3000)
|
Schallgedämmte Ausführung (Scroll) (
Mehrpreis )
Separate Einhausung des Scroll-Verdichter
zur Reduzierung derSchallemission. (nur für Modellreihen
EVO-COOL FS2000 / FS2500 / FS3000)
|
|
Leistungsstarke, energieeffiziente
Kälteaggregate in Huckepack- Bauform für Normal- und
Tiefkühlung (13 Leistungsklassen Niedrigeres Gewicht und
geringere Kältemittel Füllmengen durch Microchannel
Wärmeübertrager Steuerung mit Klartextdisplay und Features
wie Selbstdiagnose, Fernwartung und -überwachung,
Busbetrieb und USB Datenaustausch
|
Besonders service- und
wartungsfreundlich mittels baulicher Vorkehrungen und
einer innovativen Regelung Niedriger Geräuschpegel und
effizienter Betrieb durch ESMund EC-Technologie |
Die Aggregateserie Viessmann
EVO-COOL
überzeugt nicht nur durch ihre futuristische Optik, die ihresgleichen sucht. Sie vereint auch eine
Vielzahl an intelligenten Produktmerkmalen, die als Gesamtpaket ein wahres Allround-Talent
ergeben. Die EVO-COOL
Aggregate arbeiten neben den bewährten Kältemitteln R134a und
R404A auch mit dem natürlichen und
umweltfreundlichen Kältemittel Propan (R290), so dass
Viessmann mit dieser Neuentwicklung auch ökologisch
höchsten Ansprüchen gerecht wird. Ein Ziel im Rahmen der Entwicklungsarbeit war
die Verringerung der Temperaturspreizung, da dies eine erhebliche Energieeffizienzsteigerung bedeutet. Die
Verflüssigungstemperatur wurde abgesenkt, während die Verdampfungstemperatur
angehoben werden konnte. Die in der Neuentwicklung der
EVO-COOL
Kühlaggregate auf Verflüssigerseite anstelle der bisherigen
Lamellenwärmeübertrager eingesetzten Microchannel-Wärmeübertrager
sitzen jetzt seitlich am Gerät und ermöglichen somit eine bis zu 50 %
größere Anströmfläche. Weiterhin wurden Lüfter durch größere und
gleichzeitig sparsamere ersetzt und sind nunmehr in EC-Technologie als
Standard definiert. Zusätzlich konnte der Durchmesser um 50 mm
vergrößert werden und neueste Flügelgeometrien kamen zum Einsatz. Das
sorgt für einen höheren Volumenstrom bei geringerer Drehzahl und ergibt
letztendlich die angestrebte Reduzierung des Geräuschpegels. Die
angewandte Microchannel-Technologie bietet eine Vielzahl an Vorteilen:
Komplett aus Aluminium und damit hohe Korrosionsbeständigkeit,
deutliche Gewichtseinsparung (bis zu 30 %), geringere Füllmenge (bis zu
50 %), stabile Geometrie und geringe Verletzungsgefahr aufgrund
fehlender Schnittkanten an den Lamellen. Anwendertests ergaben, dass
die Wärmeübertrager sogar wesentlich druckbeständiger sind als
herkömmliche Lamellenwärmeübertrager. Somit steht auch einer Reinigung
der Wärmeübertrager mit einem Wasserstrahl nichts entgegen. Für
kritische Anwendungen ist ein wechselbarer Vliesfilter erhältlich.Die
effizientere und energiesparendere Abtauung durch Heißgasbypass löst
die elektrische Abtauung ab und unterstreicht zusätzlich den
ökologischen Anspruch.Das gut ablesbare 6 Zoll Display, ein auslesbarer
Fehlerspeicher, ein Datenlogger nach HACCP sowie die intuitive
Bedienung mit Dreh-Drücktaster nach dem Vorbild modernster
Handytechnologie sind hilfreiche Details, die für einfachstes Handling
sorgen.Steckerfertige Viessmann
Huckepack-Aggregate werden in die Kühlzelle oder eine Wand von 60 bis
150 mm Wandstärke eingehängt. Elektronische oder thermostatische
Regelung möglich. Kälteleistung für Kühl- und Tiefkühlzellen von 500
bis 2765 W. Elektroabtauung oder wahlweise Umluftabtauung bei
Kühlraumtemperaturen größer +3°C. Kältemittel R 134 a (R 404 A bei
Tiefkühlaggregaten).
Viessmann Split-Aggregate eignen sich zum Einbau in eine
Kühlzelle oder einen konventionellen Kühlraum. Warm- und
Kaltteil können bis zu 15 m voneinander entfernt montiert
werden. Mit elektronischer Regelung. Kälteleistung für
Kühl- und Tiefkühlzellen von 900 bis 2765 W. Elektroabtauung
oder wahlweise Umluftabtauung bei Kühlraumtemperaturen größer
+3°C. Kältemittel R 134 a
Viessmann Deckenaggregat
Einfache Montage auf dem
Dach der Kühlzelle, da die Unterkante des Gerätes plan ist
und ein Verschieben auf dem Dach erleichtert. Kein über die
Zellengrundfläche hinausgehender Platzbedarf. Mit
elektronischer Regelung. In einem Kühlraum können mehrere
Aggregate im Busbetrieb vernetzt werden. Kälteleistung für
Kühl- und Tiefkühlzellen von 600 bis 2600 W. Mit
Tauwasserverdunstung.
Wandgerät Maßblatt Cs 500 CS 900 CS
1300 CS 2000 CS 2800 Modelserie
Viessmann Aggregate Stopfer
Viessmann
Splitgerät
Nur
Kälteaggregate Viessmann luftgekühlt
| |
|
| Cs 0500 T + 3 C |
Kühlaggregat Hersteller und Typ Viessmann CS
0500 T für Kühlraumtemperaturen von +19°C bis +3°C
Schutzart elektrisch IP 23
Temperaturklasse T Spannung 230 Volt Frequenz 50 Hz
Leistungsaufnahme im Kühlbetrieb 240 Watt
Stromaufnahme im Kühlbetrieb 1,3 A
Gewicht 49,5 kg
Kälteleistung bei +5°C Kühlraumtemperatur und +32°C
Umgebungstemperatur 500 Watt Einsatzbereich bei
Umgebungstemperaturen von +1°C bis 43°C
Kühlmedium Luft Kältemittel Typ R 134a Kältemittel
Füllgewicht 600 g
Tauwasserableitung durch geräteinterne äußere
Verdunstungsschale
oder bauseitigem Abflussanschluss Schale mit
Überlaufanschluss Abzuführende Luftmenge bei Erhöhung der
Umgebungstemperatur um 5 Kelvin 500 m³/h Schalldruckpegel in
1 Meter Abstand, nach DIN EN 292 59 dB(A) Abmessungen des
Kälte-Aggregates
Höhe x Breite x Tiefe in mm Außenteil: 700 x 427 x 320,
Innenteil: 332 x 427 x 312,
Tiefe komplett mit Verbindungsrahmen 880 (320+248+312) |
| Cs 0900 T + 3 C |
Kühlaggregat Hersteller und Typ Viessmann CS
0900 T für Kühlraumtemperaturen von +19°C bis +3°C
Schutzart elektrisch IP 23
Temperaturklasse T Spannung 230 Volt Frequenz 50 Hz
Leistungsaufnahme im Kühlbetrieb 530 Watt
Stromaufnahme im Kühlbetrieb 3,2 A
Gewicht 52,7 kg
Kälteleistung bei +5°C Kühlraumtemperatur und +32°C
Umgebungstemperatur 925 Watt Einsatzbereich bei
Umgebungstemperaturen von +1°C bis 43°C
Kühlmedium Luft Kältemittel Typ R 134a Kältemittel
Füllgewicht 600 g
Tauwasserableitung durch geräteinterne äußere
Verdunstungsschale
oder bauseitigem Abflussanschluss Schale mit
Überlaufanschluss Abzuführende Luftmenge bei Erhöhung der
Umgebungstemperatur um 5 Kelvin 800 m³/h Schalldruckpegel in
1 Meter Abstand, nach DIN EN 292 60 dB(A) Abmessungen des
Kälte-Aggregates
Höhe x Breite x Tiefe in mm Außenteil: 700 x 427 x 320,
Innenteil: 332 x 427 x 312,
Tiefe komplett mit Verbindungsrahmen 880 (320+248+312) |
| Cs 1300 T + 3 C |
ühlaggregat Hersteller und Typ Viessmann CS
1300 T für Kühlraumtemperaturen von +19°C bis +3°C
Schutzart elektrisch IP 23
Temperaturklasse T Spannung 230 Volt Frequenz 50 Hz
Leistungsaufnahme im Kühlbetrieb 720 Watt
Stromaufnahme im Kühlbetrieb 4,7 A
Gewicht 60 kg
Kälteleistung bei +5°C Kühlraumtemperatur und +32°C
Umgebungstemperatur 1302 Watt Einsatzbereich bei
Umgebungstemperaturen von +1°C bis 43°C
Kühlmedium Luft Kältemittel Typ R 134a Kältemittel
Füllgewicht 650 g
Tauwasserableitung durch geräteinterne äußere
Verdunstungsschale
oder bauseitigem Abflussanschluss Schale mit
Überlaufanschluss Abzuführende Luftmenge bei Erhöhung der
Umgebungstemperatur um 5 Kelvin 1200 m³/h Schalldruckpegel
in 1 Meter Abstand, nach DIN EN 292 61 dB(A) Abmessungen des
Kälte-Aggregates
Höhe x Breite x Tiefe in mm Außenteil: 700 x 427 x 320,
Innenteil: 332 x 427 x 312,
Tiefe komplett mit Verbindungsrahmen 880 (320+248+312) |
| Cs 2000 T + 3 C |
Kühlaggregat Hersteller und Typ Viessmann CS
2000 T für Kühlraumtemperaturen von +19°C bis +3°C
Schutzart elektrisch IP 23
Temperaturklasse T Spannung 230 Volt Frequenz 50 Hz
Leistungsaufnahme im Kühlbetrieb 1100 Watt
Stromaufnahme im Kühlbetrieb 5,3 A
Gewicht 89,7 kg
Kälteleistung bei +5°C Kühlraumtemperatur und +32°C
Umgebungstemperatur 2050 Watt Einsatzbereich bei
Umgebungstemperaturen von +1°C bis 43°C
Kühlmedium Luft Kältemittel Typ R 134a Kältemittel
Füllgewicht 1000 g Tauwasserableitung durch geräteinterne
äußere Verdunstungsschale
oder bauseitigem Abflussanschluss Schale mit
Überlaufanschluss Abzuführende Luftmenge bei Erhöhung der
Umgebungstemperatur um 5 Kelvin 1800 m³/h Schalldruckpegel
in 1 Meter Abstand, nach DIN EN 292 59 dB(A) Abmessungen des
Kälte-Aggregates
Höhe x Breite x Tiefe in mm Außenteil: 850 x 600 x 420,
Innenteil: 557 x 600 x 360,
Tiefe komplett mit Verbindungsrahmen 1059 (420+279+360) |
| Cs 2800 T + 3 C |
Kühlaggregat Hersteller und Typ
Viessmann CS 2800 T für Kühlraumtemperaturen von +19°C bis
+3°C
Schutzart elektrisch IP 23
Temperaturklasse T Spannung 230 Volt Frequenz 50 Hz
Leistungsaufnahme im Kühlbetrieb 1580 Watt
Stromaufnahme im Kühlbetrieb 7,5 A
Gewicht 101,0 kg
Kälteleistung bei +5°C Kühlraumtemperatur und +32°C
Umgebungstemperatur 2765 Watt Einsatzbereich bei
Umgebungstemperaturen von +1°C bis 43°C
Kühlmedium Luft Kältemittel Typ R 134a Kältemittel
Füllgewicht 1400 g Tauwasserableitung durch geräteinterne
äußere Verdunstungsschale
oder bauseitigem Abflussanschluss Schale mit
Überlaufanschluss Abzuführende Luftmenge bei Erhöhung der
Umgebungstemperatur um 5 Kelvin 2500 m³/h Schalldruckpegel
in 1 Meter Abstand, nach DIN EN 292 60 dB(A) Abmessungen des
Kälte-Aggregates
Höhe x Breite x Tiefe in mm Außenteil: 850 x 600 x 420,
Innenteil: 557 x 600 x 360,
Tiefe komplett mit Verbindungsrahmen 1059 (420+279+360) |
komplett steckerfertiges Viessmann-Huckepack
Kühlaggregat
zum Lagern von Lebensmitteln, Weinen, oder z. B.
pharmazeutischen Produkten aber auch ideal für das erlegte
Wild eines Jägers, etc.
Einfache und schnelle Selbstmontage, bei Kühlzellen
einfach in die Zellenwand einhängen,fixiren, Zellendecke
montieren, Netzstecker einstecken, einschalten fertig. siehe
auch Bedienungsanleitung.
Einfache und schnelle Selbstmontage, bei Kühlräumen mit
einer Wand von 60 bis
max. 150 mm
Wanddicke einschliesslich Isolation einfach durch
geeignete Wandöffnung mit den Maßen des Verdampfers
(Innenteil) in den Kühlraum einführen, am Mauerwerk
verdübeln, verbleibende Wandöffnung mit zugeschnittenen
Styropurklotz und z.B. Silikon luftdicht verschließen,
Netzstecker einstecken, einschalten fertig. siehe auch
Bedienungsanleitung.
stabiles verwindungssteifes Gehäuse aus verzinktem Blech
mit weißer Pulverbeschichtung.
geräuscharmer, vollhermetischer Hubholbenverdichter mit
Wicklungsschutzschalter.
Verdampfer mit Ventilator und Verflüssiger mit
Ventilator.
Thermostatisches Expansionsventil.
Sammler-Trockner.
Sicherheitsdruckwächter.
Kältekreislauf ist ohne Verschraubungen komplett
verlötet und mit Kältemittel R 134a befüllt.
Tauwasserablaufschlauch als Gummi-Formstück mit Siphon
zum Einführen des Tauwassers in die im Maschinenteil
integrierte Verdunstungsschale mit Sicherheitsüberlauf.
deutsche Markenqualität mit hervorragender Verarbeitung!
Huckepack Kühlaggregat wird im Karton auf einer Palette
frei Bordsteinkante geliefert!
Wegen der Abwärme des Kühlaggregates muss der
Betriebsraum ausreichend be- und entlüftet sein, dies führt
zu optimalen Bedingungen
 Evo
Cool Viesmann
| Modell mit
mechanischem Thermostat Modelle bis 1.4.2010 |
Kälteleistung
|
Spannung
|
| Cs 0500 T + 3 C |
500 W |
230 V |
| Cs 0900 T + 3 C |
900 W |
230 V |
| Cs 1300 T + 3 C |
1300 W |
230 V |
| Cs 2000 T + 3 C |
2000 W |
230 V |
| Cs 2800 T + 3 C |
2800 W |
230 V |
| Modell mit Digital
Thermostat |
Kälteleistung
|
Spannung
|
| Cs 0500 Se - 2 C
|
500 W |
230 V |
| Cs 0900 Se - 2 C |
900
W |
230 V |
| Cs 1300 Se - 2 C |
1300
W |
230 V |
| Cs 2000 Se - 2 C |
2000 W |
230 V |
| Cs 2800 Se - 2 C |
2800 W |
230 V |
| Modell Split mit
Digital Thermostat |
Kälteleistung
|
Spannung
|
| Cs 0900 Split
- 2 C |
900
W |
230 V |
|
Viessmann Cs 1300 Split
- 2 C |
1300
W |
230 V |
| Cs 1300 Split
- 2 C |
1300
W |
230 V mit
ölsumpfheizung + Winterregelung |
| Cs 2000 Split
- 2 C |
2000 W |
230 V |
| Cs 2800 Split
- 2 C |
2800 W |
230 V |
aTiefkühlaggregate
| Modell mit
mechanischem Thermostat bis 2010 |
Kälteleistung
|
Spannung
|
brutto |
|
Viessmann FS 0900 T -
1 C -25 C |
900 W |
230 V |
€ + mwst |
|
Viessmann FS 1400 T -
1 C -25 C |
1400 W |
230 V |
€ + mwst |
|
Viessmann FS 1800 T -
1 C -25 C |
1820 W |
400 V |
€ + mwst |
|
Viessmann FS 2400 T -
1 C -25 C |
2450 W |
400 V |
€ + mwst |
| |
|
|
|
| Modell mit Digital
Thermostat |
Kälteleistung
|
Spannung
|
brutto |
|
Viessmann FS 0900 -
1 C -25 C |
900 W |
230 V |
€ + mwst |
|
Viessmann FS 1400
- 1 C -25 C |
1400 W |
230 V |
€ + mwst |
|
Viessmann FS 1800
- 1 C -25 C |
1820 W |
400 V |
€ + mwst |
|
Viessmann FS 2400
- 1 C -25 C |
2450 W |
400 V |
€ + mwst |
| |
|
|
|
| Modell
Split mit Digital Thermostat |
Kälteleistung
|
Spannung
|
brutto |
|
Viessmann FS 0900
- 1 C -25 C |
900 W |
230 V |
€ + mwst |
|
Viessmann FS 1400
- 1 C -25 C |
900 W |
230 V |
€ + mwst |
|
Viessmann FS 1800
- 1 C -25 C |
900 W |
230 V |
€ + mwst |
|
Viessmann FS 2400
- 1 C -25 C |
900 W |
230 V |
€ + mwst |
Tiefkühlaggregat CS 1300 Split
Kompaktes Split-Aggregat für Kühlraumtemperaturen von -5°C
bis +20°C
Oberflächen
STA=
Pulverbeschichtung Viessmann Standard weiß, Stahlblech verzinkt mit
antimikrobiell wirksamer
Pulverbeschichtung Viessmann SilverProtec®.
Farbe weiß, ähnlich RAL 9016.
EST=
austenitischer Edelstahl (Werkstoff Nr. 1.4301) – Sonderausführung
geschliffen oder gebürstet
Lieferumfang und
Auslieferungszustand
Stabile,
verwindungssteife Gehäuse für Verflüssiger- und Verdampfereinheit,
Schutzgitteraxialventilatoren
gemäß DIN 31001,
Tauwasserablaufschlauch mit Elektroheizung (Länge: c. 700 mm),
Tauwasserverdunstungsschale mit Sicherheitsüberlauf.
Komplette
kältetechnische Einrichtung bestehend aus:
Vollhermetischem
Verdichter mit Wicklungsschutzschalter und Anlassvorrichtung,
ventilatorbelüfteter Verflüssiger-
und Verdampfer,
thermostatischem Expansionsventil, Sammler - Trockner, Schauglas in
der Flüssigkeitsleitung, Sicherheitsdruckwächter, ND/HD
Prüfanschluss, zeitgesteuerte Abtauung durch Elektroheizung mit
Sicherheits-temperaturwächter bzw. Umluftabtauung bei
Kühlraumtemperatur größer als +3C°, 15 m Elektroverbindungsleitung
an der Verdampfereinheit, mit 5 m Anschlussleitung mit Schukostecker
an der Verflüssigereinheit, für Kältemittel R 134 A zugelassen.
Kälteleistung bei
Kühlraumtemperatur +5°C
und
Umgebungstemperatur
+32°C:
1300 Watt
Regelbereich der
Kühlraumtemperatur:
-5°C bis +20°C
Zulässige
Umgebungstemperatur:
+1°C bis +43°C
Netzanschluss:
AC 230 Volt ~, 50 Hz
Leistungsaufnahme
Kühlbetrieb:
720 Watt
Abtaubetrieb:
- Watt
Stromaufnahme
Kühlbetrieb:
4,7 Ampere
Abtaubetrieb:
3,7 Ampere
Abmessungen (Höhe x Breite x Tiefe)
Verflüssigereinheit:
700 x 427 x 320 mm bei CS 0900, 1300
850 x 600 x 420 mm bei CS 2000, 2800
Verdampfereinheit:
332 x 427 x 312 mm bei CS 0900, 1300
457 x 600 x 360 mm bei CS 2000, 2800
ø
- Flüssigkeitsleitung bei CS 0900; 1300; 2000:
6 mm
ø
- Flüssigkeitsleitung bei CS 2800:
10 mm
ø
- Saugleitung bei CS
0900:
10 mm
ø
- Saugleitung bei CS 1300, 2000:
12 mm
ø
- Saugleitung bei CS 2800:
16 mm
Gewicht: 60
kg
Bauseitige
abzuführende Luftmenge bei Erhöhung der Umgebungstemperatur um 5K:
1300 m3/
Optionen bei
Umgebungstemperatur < 10°C an der Verflüssigereinheit:
Ölsumpfheizung für
den Verdichter, Elektronischer Drehzahlregler in direkter
Abhängigkeit von Druckänderungen
für den
Verflüssigerventilator
|
